Рисунки представляются в том случае, когда невозможно проиллюстрировать изобретение чертежами или схемами. Фотографии представляются как дополнение к графическим изображениям. В исключительных случаях, например для иллюстрации этапов выполнения хирургической операции, фотографии могут быть представлены как основной вид поясняющих материалов.

Чертежи, схемы и рисунки представляются на отдельном листе, в правом верхнем углу которого указывается название изобретения.

В этом разделе показывается, как может быть осуществлено изобретение с реализацией указанного заявителем назначения, предпочтительно путем приведения примеров, и со ссылками на чертежи или иные графические материалы, если они имеются. В случае, если в числе пояснительных материалов приводится алгоритм, в частности вычислительный, его представляют в виде блок-схемы или, если это возможно, в виде соответствующего математического выражения.

На конкретном описании изобретения «Мебельный шкаф для высокого помещения» покажем, как осуществляется запись.

А 47 В 51/00

Мебельный шкаф для высокого помещения

Настоящее изобретение относится к мебельной промышленности и, в частности, может быть использовано в конструкции шкафов-купе и других подобных мебельных шкафов для помещений с высокими потолками.

Известен мебельный шкаф, высотой 2,7 м, содержащий корпус с внутренними полками (см. проспект «Шкаф-купе» мебельной фабрики «Ронико», М. 2005 г.).

Низкорослым пользователям приходится приставлять к такому шкафу стулья, табуретки и др. предметы, на которые они должны встать, чтобы добраться до содержимого верхних ящиков. Это не только неудобно при эксплуатации шкафа такой высоты, но и создает опасность травмирования.

Известен высокий шкаф « Hochschrank », содержащий корпус с внутренними ящиками, перемещаемыми посредством встроенного в шкаф электропривода (см. патент Германии № 19628365, А 47 В 51/00, 13.07.96).

Такой шкаф не может быть использован в быту, в жилых помещениях, т. к. требует электроэнергии для приведения в действие механизма перемещения секций хранения. В случае отключения электропитания, содержимое верхних ящиков для пользователей становится недоступным.

Кроме того, такой шкаф не может использоваться в семьях с детьми, которые могут добраться до контактов, находящихся под электрическим напряжением, или во время перемещения ящиков неожиданно оказаться в зоне их перемещения и защемленными движущимися ящиками. Вот почему была поставлена цель изобрести шкаф нового типа.

Технический результат достигается тем, что предлагается внутренние ящики шкафа, располагаемые выше среднего роста человека, выполнить подпружиненными, с возможностью перемещения вертикально. Эти ящики скреплены гибкой подвижной связью, выполненной с возможностью фиксации. Подпружиненность каждого ящика предлагается обеспечить посредством двух выгнутых вверх упругих пластин, прикрепленных к передней и задней стенкам нижерасположенных ящиков. Возможность вертикального перемещения ящиков обеспечивается установкой на внутренних поверхностях боковых стенок шкафа профильных полозьев, в пазах которых размещают направляющие ролики, прикрепленные снаружи боковых стенок подпружиненных ящиков.

Изобретение поясняется графическими материалами.

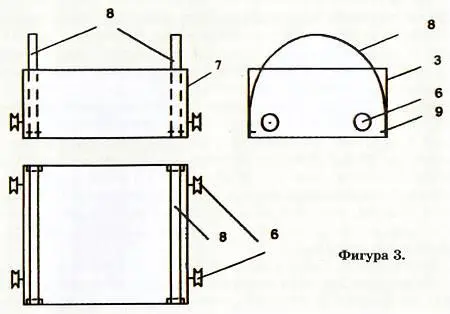

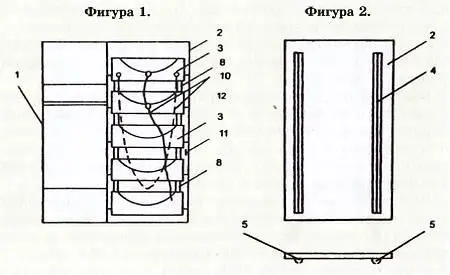

На фигуре 1 представлен общий вид мебельного шкафа, на фигуре 2 представлена конструкция боковой стенки шкафа, на фигуре 3 показана конструкция ящика.

Один из наиболее эффективных вариантов решения мебельного шкафа имеет корпус (1) с боковыми стенками (2) и внутренними ящиками (3). К внутренним поверхностям боковых стенок (2) шкафа вертикально прикреплены профильные полозья (4), в пазах (5) которых размещены направляющие ролики (6), прикрепленные к наружной стороне (7) боковых стенок подпружиненных ящиков (3).

При этом подпружиненность каждого ящика (3) обеспечивается двумя выгнутыми вверх металлическими или пластиковыми пластинами (8) и в таком положении закрепленными возле боковых стенок нижерасположенного ящика (3) посредством установки концов пластин (8) в скобки (9), прикрепленные к задней и передней стенкам ящиков (3).

Все верхние, т. е. ящики (3), располагаемые выше среднего роста человека, скреплены вместе подвижной связью (1), выполненной с возможностью фиксации в определенной позиции, например, путем наматывания на держатель (11), установленный на передней кромке одной из боковых стенок (2) шкафа.

Для удобства наблюдения содержимого ящика (3) в его передней стенке сделан вырез (12). Подвижная связь (10) может быть выполнена, например, в виде шнура или цепочки, жестко прикрепленной к ящику 3 и к последующим верхним ящикам. При сборке шкафа на внутренних поверхностях боковых стенок 2 вертикально закрепляют профильные полозья 4 (см. фиг. 2), в пазы 5 которых вставляют направляющие ролики 6 ящиков 3. В таком состоянии ящики 3 могут свободно перемещаться вверх и вниз посредством качения роликов 7 в пазах 5 полозьев 4.

Затем в каждом ящике 3, возле его боковых стенок вставляют в переднюю и заднюю стенки ящиков 3 скобки 9, в которые в свою очередь вставляют концы упругих пластин 8. В таком положении они выгибаются вверх и обретают упругость, а каждый опирающийся на вершину согнутой пластины 8 верхний ящик 3 приобретает свойство подпружиненности.

При эксплуатации шкафа пользователи не испытывают неудобств, чтобы достать содержимое ящиков, расположенных выше 1,5 м.

При необходимости обратиться к содержимому ящиков 3, расположенных выше 1,5 м, пользователь берет рукой конец гибкого шнура (цепочки) 10 и тянет его вниз. Верхние ящики, соединенные шнуром 10 (см. фиг. 1), сжимают пластины 8 всех нижних ящиков 3.

При этом межъящичное пространство уменьшается и ящики 3 сдвигаются вниз. Нужный ящик 3 на удобном для пользователя уровне фиксируют, наматывая конец шнура 10 на держатель 11 или, в случае использования цепочки, ее фиксируют на держателе 11 одним из ее звеньев.

По окончании работы с содержимым ящика 3 конец шнура 10 снимают с держателя 11 и отпускают. Ящики 3 за счет распрямления пластин 8 поднимаются и занимают свое первоначальное положение.

Таким образом, в предложенной конструкции мебельного шкафа достигается технический результат — улучшение условий эксплуатации.

Заявленный шкаф может быть сделан на любых предприятиях мебельной промышленности, что соответствует критерию его патентоспособности — промышленная применимость.
