Такая смесь порошка и газа может течь, словно жидкость. Ее называют «псевдожидкостью». Предложенная М. Инваром псевдожидкость может неограниченно долго выдерживать температуру точки Кюри железа (738 °C), а термомагнитный двигатель на ее основе может иметь КПД более высокий, чем дизель.

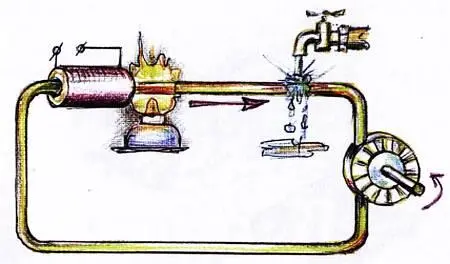

Термомагнитный двигатель Э. Реслераи Р. Розенцвейга.

Модель термомагнитного двигателя можно сделать своими руками. Мощность ее ничтожно мала, но, тем не менее, она доказывает возможность получения механической энергии за счет нагревания и охлаждения железа в магнитном поле.

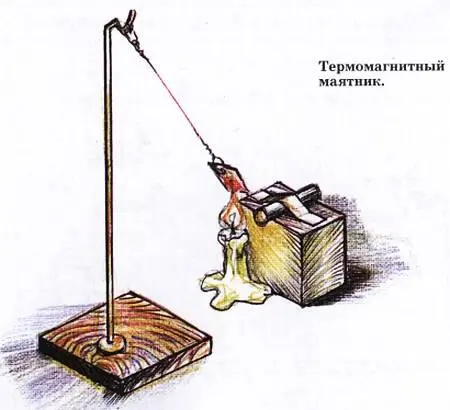

Укрепите с помощью скотча на краю деревянной подставки сильный магнит из китайской защелки для мебели. На самодельном штативе подвесьте на тонкой медной проволочке кусочек жести от консервной банки размером 2x3 см. Затем подвиньте магнит так, чтобы он притянул жестянку, но до самого магнита она не доставала.

Если теперь поставите около магнита школьную газовую горелку или просто свечу так, чтобы она нагрела жесть до точки Кюри, то в какой-то момент она перестанет притягиваться к магниту. Через некоторое время кусочек жести остынет, и процесс повторится. У вас получится своеобразный термомагнитный маятник.

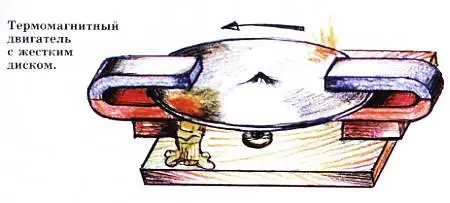

В литературе описан простой магнитный двигатель, дающий вращательное движение. Для его изготовления нужен жестяной диск (аккуратно вырезанная крышка консервной банки), два сильных подковообразных магнита и деревянная подставка 20x40 см. В середине подставки установите остро заточенный гвоздь. В центре диска при помощи керна или острого дюбеля сделайте углубление и поместите его на острие гвоздя. После этого поставьте магниты на подставку и расположите их так, чтобы диск устойчиво держался на острие. Если поставить свечу невдалеке от диска, участок диска, нагревшись, начнет терять свои магнитные свойства, а сам диск станет медленно вращаться.

Во всех этих опытах железо можно заменить никелем. Он так же обладает способностью притягиваться к магниту. Но потеря магнитных свойств у никеля (точка Кюри) имеет температуру 370 °C, а потому опыты получаются гораздо четче и быстрее.

Разбив старую радиолампу, вы найдете в ней крохотный кусочек никеля. Для термомагнитного маятника в самый раз!

Ну, а вообще-то на железе и никеле свет клином не сошелся. В 1999 г. в институте Физики АН Грузии сделали термомагнитный двигатель с диском из гадолиния. У него температура точки Кюри всего 19 °C. Двигатель начинает работать, стоит попасть на диск лучику солнца!

В принципе и никель, и гадолиний можно купить. Стоят эти материалы недешево, но для опытов нужны буквально граммы.

А. ИЛЬИН

Рисунки автора

(Окончание. Начало см. в предыдущем номере.)

Головные электростатические телефоны изготавливаются точно так же, но пластины выбираются поменьше, порядка 5… 10 см. Они могут быть круглыми или овальными. После сборки излучателей к ним остается приделать лишь поролоновые валики, прилегающие к ушам, и изголовье.

Телефоны получаются тонкими и очень легкими. Выводы двух излучателей соединяются параллельно. Отсутствие короткого замыкания в излучателях надо проверить любым омметром.

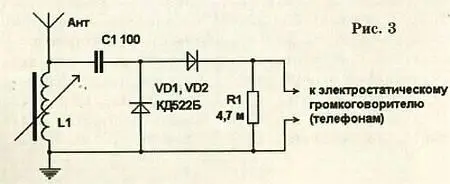

Для испытаний излучателя использовался детекторный приемник, схема которого показана на рисунке 3.

Его колебательный контур образован емкостью антенны (примерно 6 пФ на метр длины провода) и индуктивностью катушки L1. Детектор собран по схеме удвоения напряжения на диодах VD1, VD2. Резистор R1 нужен, чтобы излучатель разряжался при отрицательных полуволнах звукового сигнала.

Поляризующее напряжение возникает при детектировании несущей принимаемого амплитудно-модулированного сигнала, на него наложены звуковые колебания, т. е. получается как раз то, что и нужно для правильной работы излучателя (см. рис. 1б).

Антенной служил провод длиной вместе со снижением около 25 м, высота провода над крышей дома не превосходила 6 м.

В качестве катушки L1 использовалась длинноволновая магнитная антенна портативного транзисторного приемника, настройка велась передвижением ферритового стержня. При приеме на восточной окраине Москвы радиостанций «Маяк» (198 кГц) и «Радио России» (261 кГц) амплитуда высокочастотного напряжения на катушке достигала нескольких десятков вольт и описанный излучатель с отражательной доской «озвучивал» небольшую тихую комнату. Таким образом, получился, вероятно, впервые в мире, громкоговорящий детекторный приемник с электростатическим громкоговорителем. Электростатические же телефоны, сделанные по описанному способу и подключенные к приемнику, во время музыкальных программ создавали незабываемое впечатление присутствия в концертном зале.

Резистор R1 лучше подобрать по наилучшему звучанию — увеличение его сопротивления приводит к завалу верхних частот, во-первых, из-за емкости самого излучателя (а она может составлять многие сотни пикофарад), и во-вторых, из-за возрастания добротности контура, который меньше шунтируется входным сопротивлением детектора, зато общая громкость звука возрастает. Полезно установить подстроечный резистор сопротивлением 4,7 МОм последовательно с постоянным 1…1,5 МОм.

Лучшие результаты дают дифференциальные конструкции электростатических громкоговорителей, в которых пленка не испытывает постоянной силы притяжения, вызванной поляризующим напряжением, и колеблется легче, встречая только сопротивление воздуха.

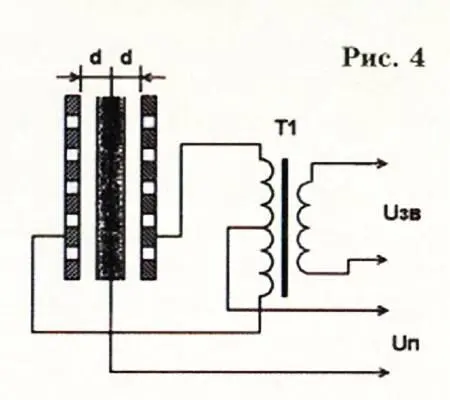

Пример такой конструкции дан на рисунке 4.

Однако здесь нужны два противофазных звуковых напряжения одинаковой амплитуды, получаемые от трансформатора с симметричной вторичной обмоткой (обычно она повышающая). Нужна и двухслойная пленка с металлизацией в середине.

Другой вариант — использовать однослойную пленку, но пластину со стороны металлизации покрыть изолирующим лаком.

Ненадолго вернемся к теории. Здесь у нас как бы два электростатических громкоговорителя, сложенных вместе. Один создает звуковое давление р 1при приложенном напряжении U 1 = U п+ U зв, другой — р 2при напряжении U 2 = U п— U зв, причем р 2 направлено в другую сторону. Общее звуковое давление будет равно разности р = р 1 — р 2. Пользуясь формулами из первой части нашей теории, выразим через приложенное напряжение:
