р = р 1— р 2= ε 0∙Е 1 2— ε 0∙Е 2 2= (ε 0/d 2)∙[(U п+ U зв) 2— [(U п— U зв) 2].

Возведя в квадрат сумму и разность напряжений, увидим, что квадраты напряжений сокращаются.

Это означает компенсацию «квадратичных» искажений. Получаем: р = 4ε 0∙U п∙U зв/d 2

Как видим, дифференциальный громкоговоритель линеен и его отдача прямо пропорциональна поляризующему напряжению и обратно пропорциональна зазору между пленкой и пластинами. Поляризующее поле не обязательно создавать внешним источником. Есть диэлектрики (полиэтилен, например), способные сохранять поверхностный заряд годами. Их называют электретами. Из обыкновенной полиэтиленовой пленки можно изготовить электретную, нагрев ее почти до температуры плавления и медленно остудив в сильном электрическом поле. Поверхностный заряд электретной пленки сам и создаст поляризующее поле, нам останется приложить к неподвижным перфорированным пластинам звуковое напряжение.

Заинтересовавшимся читателям предлагаем самим разобраться в работе дифференциального излучателя и подумать, как подключить его к детекторному приемнику. Будет замечательно, если удастся обойтись без трансформатора.

Подсказка: ничто не мешает подключить к катушке (рис. 3) и второй детектор, но с обратной полярностью диодов, тогда получим выпрямленное напряжение другой полярности. Сообщайте нам о результатах: лучшие предложения, а тем более, описания испытанных конструкций мы постараемся опубликовать.

Детекторный прием в полевых условиях

Может ли приемник работать без батареи? Конечно, если это детекторный приемник. Ему вполне достаточно энергии, принятой антенной от местных радиостанций. В нем и транзисторов-то нет, только два диода.

Самое важное — приемник. Тот, который сегодня вам рекомендуем, сделан лет уж десять тому назад специально для полевых экспериментов. Для испытаний в любых условиях элементов настройки в нем даже с запасом (рис. 1).

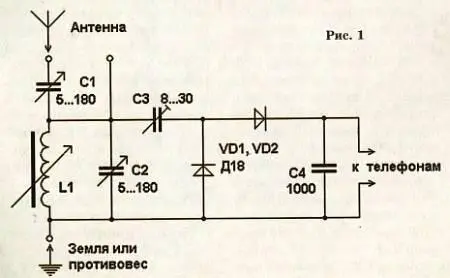

Схема несколько отличается от стандартной для детекторных приемников прежде - фото 51

Схема несколько отличается от стандартной для детекторных приемников, прежде всего, детектором на двух диодах и конденсатором связи С3, позволяющим подобрать оптимальную нагрузку контура детектором и тем самым получить максимальную чувствительность при достаточно хорошей отстройке от соседних по частоте, мешающих станций. При дальнейшем уменьшении емкости С3 резонансная кривая контура становится еще острее, то есть селективность растет, но чувствительность несколько уменьшается.

Сам колебательный контур состоит из катушки L1 и конденсатора переменной емкости (КПЕ) С2. Индуктивность катушки тоже можно изменять в широких пределах, вдвигая и выдвигая ферритовый стержень (сердечник). Наличие феррита в катушке увеличивает ее индуктивность. Совместное действие этих двух элементов настройки обеспечивает перекрытие диапазонов длинных и средних волн (ДВ и СВ). Еще в контур входит емкость антенны. Для коротких антенн она невелика, и их подключают прямо к контуру (правое по схеме гнездо). Длинные антенны могут внести столь большую емкость, что настройка на СВ-станции окажется невозможной даже при выдвинутом стержне и минимальной емкости С2. Такие антенны надо подключать через конденсатор связи С1 и уже им вести настройку. Включенный последовательно с антенной, он позволяет уменьшить вносимую емкость до минимума.

Для приемника годятся только высокоомные телефоны (3,6…4,4 кОм) с большой чувствительностью, например ТОН-2, ТА-4. Параллельно телефонам включен блокировочный конденсатор С4, замыкающий токи высокой частоты, оставшиеся после детектирования, и тем самым улучшающий работу детектора. Конструкция показана на фото (рис. 2).

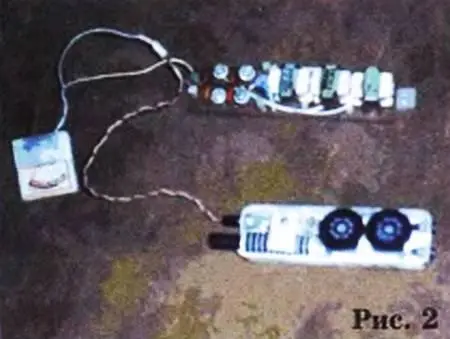

Сам приемник лежит справа внизу Над ним усилитель использующий энергию - фото 52

Сам приемник лежит справа внизу. Над ним — усилитель, использующий энергию продетектированной несущей для усиления колебаний звуковой частоты, а слева — головка на 300 мкА (индикатор от старого магнитофона), показывающая ток, отдаваемый приемником в усилитель.

С чувствительной антенной длиной более 15 м эта система уже несколько лет обеспечивает автора громкоговорящим приемом без источников питания.

Но вернемся к приемнику. На фото видны ручки двух КПЕ С1 и С2 (5… 180 пФ) из наборов для радиолюбительского творчества, выпускавшихся ранее. Годятся КПЕ и от старых транзисторных приемников. Катушка намотана на секционированном каркасе от магнитной антенны приемника «Альпинист» и содержит 230 витков провода ЛЭШО 21x0,07. Это литцендрат, содержащий 21 жилку диаметром по 0,07 мм. Годится и любой другой литцендрат, и другие каркасы от магнитных антенн. В крайнем случае можно использовать провод ПЭЛШО (с эмалевой, а поверх нее шелковой изоляцией) диаметром 0,15…0,25 мм. И уж в самом крайнем случае — провод ПЭЛ, потери в катушке при этом будут больше, а громкость приема уменьшится. Настраивается катушка обломком ферритового стержня (а можно и целым) от той же магнитной антенны.

Диоды приемника должны быть высокочастотными, маломощными, германиевыми. Подойдут, например, Д18…Д20, ГД507, Д311. Чем меньше собственная емкость диода (см. справочники), тем лучше. Подстроечный С3 и блокировочный С4 конденсаторы — керамические любого типа. Собран приемник в пластмассовой коробочке размерами примерно 40x120 мм.

Отсоединив штекер усилителя, вставляемый в гнездо телефонов, приемник можно брать с собой на прогулки, в походы и «радиоэкспедиции».

В. ПОЛЯКОВ, профессор

(Окончание следует)

ЧИТАТЕЛЬСКИЙ КЛУБ

Вопрос ответ Говорят если спящему человеку сунуть под нос дурно пахнущую - фото 53

Вопрос — ответ

Говорят, если спящему человеку сунуть под нос дурно пахнущую тряпку, то ему будут сниться кошмары. Неужто это правда?

Валентина Звонарева,

г. Клин

Совершенно верно, такая закономерность наблюдается. Не случайно поэтому санитарные врачи настоятельно рекомендуют проветривать перед сном солдатские казармы и больничные палаты.

А недавно немецкие медики из Университетской клиники Мангейма специально поставили серию экспериментов над 15 женщинам и добровольцами, которым во время сна подносили к носу вещества, имевшие определенный запах. При этом оказалось, что запах тухлятины вызвал у всех испытуемых без исключения дурные сновидения. А вот запах цветов, напротив, — приятные.

Более подробно о том, как можно влиять на сновидения, кому снятся сны «на заказ», мы постараемся рассказать в одном из будущих номеров журнала.
