Учитывая ценность и простоту решения, Экспертный совет присуждает Юсупу Гелазову авторское свидетельство Патентного бюро «Юного техника».

Выпуск подготовил Г. МАЛЬЦЕВ

* * *

Это сейчас главное развлечение в доме — телевизор. А вот раньше люди умели развлекать друг друга сами. Одни рассказывали смешные или страшные истории, другие иллюстрировали их с помощью теневых фигур.

Простейшие теневые фигуры вы можете сделать самостоятельно, не прибегая ни к каким сложным приспособлениям, с помощью лишь собственных кистей (см. рис.) Как говорится, ловкость рук…

Однако, чтобы руки ваши отбрасывали тени на стену или специальный экран, нужен источник света. Таковым вполне может быть настольная лампа с непрозрачным абажуром, позволяющая направить поток света в нужную сторону, или даже обычный карманный фонарик.

А чтобы зрители не видели, каким образом вы творите тени, лучше спрятаться за экран-ширму, которую несложно сделать, натянув простыню, а лучше кальку на деревянный подрамник.

Источник света устанавливают за «кулисами» на расстоянии 2 м от пола и 1,5 м от экрана. Руки помещают в пространстве между источником света и экраном. Начав с показа тех или иных образов по готовым рецептам, вы, потренировавшись, можете затем переходить к созданию целых мини-спектаклей с сюжетом и декорациями.

Эти декорации — домики, корабли и деревья — вырезают из плотного картона и подвешивают на нитках, которые с другой стороны экрана практически не будут заметны. Причем, чем ближе вырезанные фигурки будут к экрану, тем четче будут отбрасываемые ими тени. Зато удаленные декорации могут быть меньших размеров. То же самое и с размерами теней, отбрасываемых руками. В общем, поэкспериментируйте, как вам будет удобнее всего.

Самое сложное — это придумать комбинации пальцев, которые будут давать интересные тени, а затем отработать движения отдельными пальцами, чтобы персонажи «ожили». Тут уж придется потренироваться.

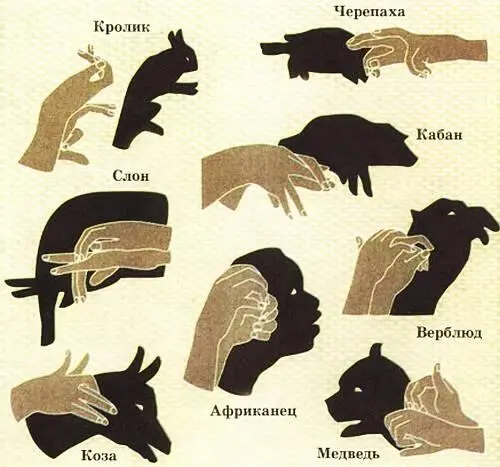

Вот так «конструируют» простейших персонажей при помощи только кистей рук.

В дальнейшем вы можете использовать в теневом театре и специальные куклы-марионетки, которые вырезают опять-таки из картона с подвижно закрепленными руками, ногами и другими частями тела. Управляют ими обычно с помощью проволочек или тростинок, уходящих вниз. Стало быть, сам актер должен находиться ниже экрана, с таким расчетом, чтобы его голова не отбрасывала тени (если это, конечно, не нужно по ходу спектакля).

А.ПЕТРОВ

ТЕНЕВОЕ ХОЗЯЙСТВО

Театр теней очень распространен в Китае, Индии и Турции. Эти страны и претендуют на звание родины данного вида искусства. Однако самые древние упоминания о нем были обнаружены в древнеегипетских папирусах XVI века до н. э. Оказывается, дети фараонов и их приближенных обожали черно-белые «мультики» ручной работы.

Впрочем, специально обученные артисты, изображавшие военные баталии и картины жизни богов, выступали время от времени и на городских площадях, и на сельских базарах. В общем, повсюду, где у них находились зрители.

В настоящее время различаются три вида театра теней. В одном, самом простом, «работают» только руки, в другом — в действии участвуют и сами актеры, используя тени, отбрасываемые их фигурами, и в третьем — специально изготовленные марионетки.

Театры «во весь рост» популярны в США, Германии и Греции. В Китае и Индонезии больше любят театр марионеток.

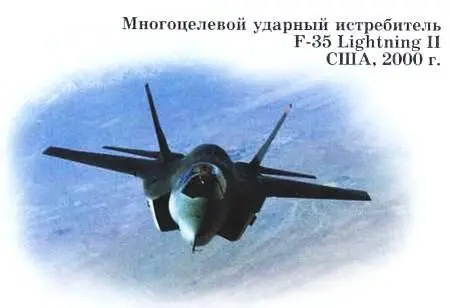

Этот истребитель пятого поколения, разработанный фирмой Lockheed Martin , планируется принять на вооружение в 3 вариантах. ВВС США получат самую простую версию — F-35A; для корпуса морской пехоты США предназначен F-35B с укороченным взлетом и вертикальной посадкой (это единственный вариант, не имеющий встроенной пушки), а ВМС США будут оснащены самолетом F-35C с увеличенной площадью крыльев и хвостового оперения, позволяющего маневрировать на небольших скоростях при полетах с авианосцев.

Вместо обычного дисплея на приборной панели синтезированное компьютером изображение будет подаваться прямо на визоры пилота, снабжая его также подсказками для полета, навигации и ведения боя. Принципиально новой технологией стала реализация возможности видения в инфракрасном диапазоне, то есть с помощью шлема пилот сможет видеть сквозь фюзеляж самолета даже ночью.

Технические характеристики:

Длина… 15,50 м

Высота… 5,28 м

Размах крыльев… 10,00 м

Площадь крыльев… 50,20 м 2

Масса пустого самолета… 11 000 кг

Снаряженная масса… 19 000 кг

Максимальная взлетная… 28 000 кг

Максимальная скорость… 1930 км/ч

Тяга на форсаже… 15 500 кгс

Дальность полета… 2200 км

Практический потолок… 19 200 м

Скороподъемность… 12 000 м/мин

Количество точек подвески вооружения… 8

Экипаж… 1 чел.

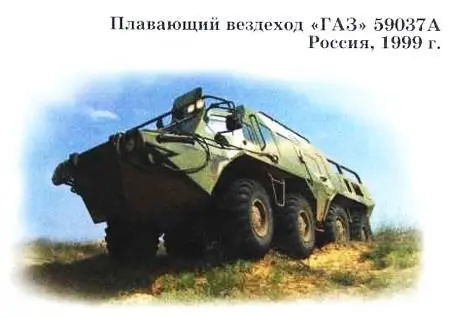

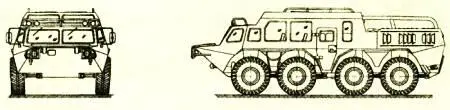

Впервые этот вездеход, разработанный на базе шасси БТР-80 и предназначенный для перевозки пассажиров и грузов, был представлен на выставке вооружений в Омске в 1999 г. Для того чтобы превратить военную машину в гражданскую, на нее установили джойстик переключения передач, полностью изменили салон, установили шумоизоляцию, поставили новые стекла и боковые зеркала, камеру заднего вида и монитор на панели управления, преобразователь напряжения 24-12-220 В, обогреватель, раскладывающиеся сиденья и многое другое. Зато, как говорят сейчас иностранцы, старый «ГАЗ» лучше нового «Хаммера».

Машина и в самом деле получилась удачной, она может преодолевать водные преграды и подъемы до 30°.

Технические характеристики:

Длина автомобиля… 7,50 м

Ширина… 2,95 м

Высота… 2,55 м
