Кстати, если их соединить гибким прозрачным шлангом, то его можно укрепить на столике проектора и увидеть на экране образующиеся у стенок шланга бурные завихрения, свидетельствующие о движении потока пара.

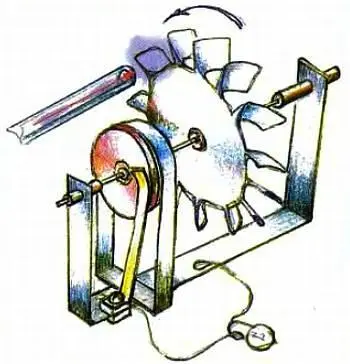

Следующий шаг — заставить вращаться в этом потоке жестяную крыльчатку (см. рис. 3).

Рис. 3

Для этого ее нужно расположить в наглухо закрытом прозрачном сосуде. Его можно склеить из оргстекла. Было бы очень привлекательно вывести наружу вал крыльчатки для последующего соединения с генератором. Но давление в сосуде в тридцать раз ниже атмосферного, и воздух неизбежно проникает через отверстия для вывода вала.

Клод и Бушеро тоже не могли справиться с этой проблемой и потому расположили турбину и генератор под колпаком.

Для нас важно вначале добиться быстрого вращения крыльчатки. Лишь после этого можно думать о соединении крыльчатки с генератором.

Очень многое в этом опыте зависит от качества исполнения крыльчатки. Поищите в школе демонстрационную модель паровой турбины.

Кстати, с ротором подобной модели Клод и Бушеро показывали свой знаменитый опыт. От этого эксперимента всего лишь шаг до практически полезной энергетической установки.

А. ВАРГИН

Рисунки автора

Устройство, о котором пойдет речь, может пригодиться как для создания занятной игрушки, так и простого автомата, способного выполнять некоторые бытовые функции. Основная задача аппарата — беспроводное управление посредством звуковых команд. Устройство построим по принципу акустического реле: хлопок в ладоши или свист включит или выключит питание исполнительного узла.

Даже при столь нехитром алгоритме управления появляется возможность пускать в ход игрушку, управлять освещением в темной комнате, включать электровентилятор.

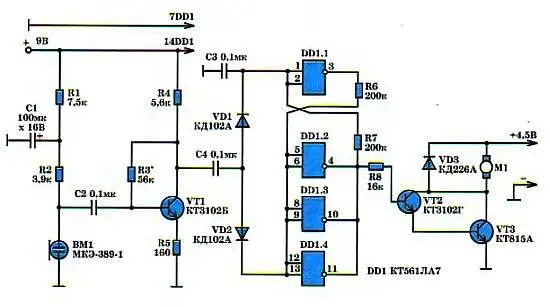

В устройство входит датчик акустических команд, усилитель и логический узел, реализующий последовательность фиксированных действий «пуск — стоп», а также коммутатор «силовой» цепи. Указанные узлы связаны между собой согласно принципиальной схеме, приведенной на рисунке 1.

Рис. 1

Акустическим датчиком служит электронный микрофон ВМ1, получающий питание от 9-вольтового источника через делитель R1, C1, R2. Появление звуковой команды вызывает всплеск тока микрофона, отчего на его выходе образуется импульс напряжения отрицательной полярности. Усиленный транзистором VT1, но уже с положительной полярностью, он поступает через диоды VD1, VD2 на входы логического узла, построенного на ячейках 2И-НЕ DD1.2 … DD1.4. В исходном состоянии ячейка DD1.1 заперта благодаря «заземленному» конденсатору С3 при входах 1, 2 , а ячейки DD1.2 … DD1.4 открыты, имея на выходах 4, 10, 11 сигнал низкого уровня. Поэтому связанный с ними составной транзистор («силовой» коммутатор) VT2, VT3 заперт, и его нагрузка в виде двигателя M1 бездействует. Обратно включенный диод VD3 защищает транзисторы от перенапряжения при индуктивной нагрузке.

После первого звукового сигнала положительный импульс с диода VD1 открывает ячейку DD1.1, а возникающий на ее выходе 3 сигнал низкого уровня запирает ячейки DD1.2 … DD1.4; возросший уровень сигнала на их выходах открывает коммутатор VT2, VT3 и запускает двигатель вашей модели. Повторный звуковой сигнал переключит логические ячейки в исходное состояние и остановит привод M1.

Обратите внимание, что узлы автоматики и выходной коммутатор получают питание от разных источников. Для первых достаточно гальванической батарейки типа «Кроны», для второго требуется батарея с напряжением до 4,5 В при токе порядка 0,5 А, чтобы хватало для питания электрифицированной игрушки.

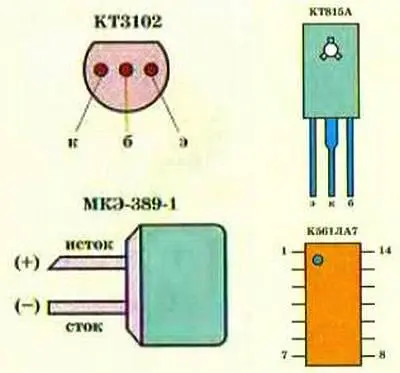

Если понадобится управлять нагрузкой переменного тока, связанной с осветительной электросетью, используйте промежуточный коммутатор — электромагнитное реле типа РЭС-6 с низким напряжением срабатывания. Облегчит сборку устройства рисунок 2, показывающий расположение выводов, используемых в конструкции микрофона и полупроводниковых элементов.

Рис. 2

Ю. ПРОКОПЦЕВ
