Но зато появлялись преимущества, которых у обычного объектива нет. Все получалось резким в диапазоне расстояний от нескольких миллиметров до нескольких метров от объектива, а значит, не нужна была наводка на резкость. Перспектива не искажалась, а угол съемки был фантастически велик — 120 градусов в горизонтальной плоскости и 70 — в вертикальной. Такой аппарат пригоден для съемки растительности и ее обитателей. Как правило, они малоподвижны (улитки, гусеницы, тихоходки), и это заметно облегчает съемку при длительной экспозиции.

Но тут следует учесть, что чувствительность современных пленок примерно в десять раз выше, чем у пленок 1960-х годов. В продаже есть любительские цветные пленки чувствительностью 1200 единиц, которую при специальном режиме проявления, переведя ее в черно-белую, можно довести до 3–4 тысяч. (Чувствительность цифровых фотоаппаратов не превышает 400 единиц в цветном режиме и 1000 единиц в режиме ночной съемки.) В этом случае мы сможем снимать даже столь шустрых насекомых, как муравьи.

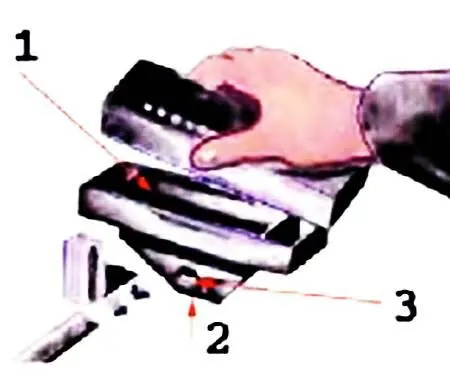

Вот как этот аппарат устроен (см. рис. 3).

Рис. 3. Фотоаппарат для микросъемки:

1— кадровое окно; 2— отверстие-объектив; 3— затвор.

В нижней части его корпуса, на расстоянии примерно 2 мм от наружного края, имеется отверстие диаметром примерно 0,1 мм. За ним расположено зеркало. Отраженные от него лучи света падают на установленную в верхней части аппарата фотопленку. В качестве затвора применяется заслонка, перемещаемая при помощи гибкого фототросика.

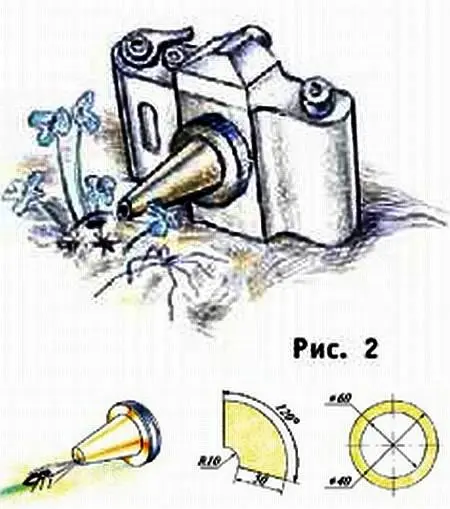

Как видите, аппарат достаточно прост и в принципе может быть изготовлен самостоятельно. Однако в нем есть очень трудоемкая в изготовлении деталь. Это — стеклянное зеркало, имеющее наружное отражающие покрытие и два скоса под 45° с тыльной стороны. Его применение обусловлено необходимостью расположения камеры на тесных «улицах» макета. Для съемки природных объектов с муравьиный рост можно обойтись простой приставкой для любой фотокамеры со съемным объективом, но лучше, если это будет зеркалка (рис. 2).

Таким будущий город увидел бы гуляющий по макету человек ростом с муравья.

В основе приставки паяный жестяной конус, прикрепленный к удлинительному кольцу. Выкройка конуса показана на том же рисунке. Шов конуса спаивается оловянным припоем. Его вершина и основание, чтобы получить совершенно плоские края, опиливаются мелким напильником. После этого к ним припаиваем переднюю пластину и фланец. В передней пластине желательно еще до пайки пробить при помощи молотка и иглы отверстие диаметром примерно 0,1 мм. Фланец конуса следует приклеить к удлинительному кольцу при помощи эпоксидной смолы. После этого покрасьте его внутреннюю сторону черной краской. (В противном случае свет, отраженный от блестящей жестяной поверхности, будет частично засвечивать фотопленку.) Приставка ввинчивается на место объектива.

Поскольку потребуется длительная выдержка, ставьте затвор аппарата в положение «В» и присоедините к нему спусковой тросик. Теперь можно приступить к съемке сцен из муравьиного царства. Для этого нужно установить фотоаппарат в небольшом углублении, так чтобы носовая часть приставки касалась земли. Для того чтобы получать хорошие снимки, придется сделать несколько проб, отмеряя время экспозиции при помощи секундомера.

А.ИЛЬИН

Капли воды во время дождя всегда летят сверху вниз. Но можно сделать так, что их падение замедлится, они остановят свое движение и даже начнут двигаться вверх. Антигравитация? Нет, конечно. Все дело в эффекте, который специалисты называют стробоскопическим.

Он часто бывает заметен при просмотре кинофильмов, когда колеса движущейся машины вдруг начинают вращаться в обратную сторону. Но вернемся к каплям. Представьте себе капельницу с краником, позволяющим регулировать частоту водяных капель. Поместим это нехитрое сооружение в зачерненную изнутри камеру, открытую лишь в сторону зрителей, и станем освещать траекторию капель короткими световыми импульсами. При определенной частоте каждая капля станет видна в виде неподвижной светящейся точки в том месте пространства, где ее застала световая вспышка. Если сделать частоту следования вспышек несколько ниже частоты отрыва капель, появится иллюзия замедления их падения. А преобладание частоты вспышек над частотой падения капель создаст обратную зрительную картину: капли станут взмывать вверх, как если бы мы и в самом деле изменили знак земного притяжения!

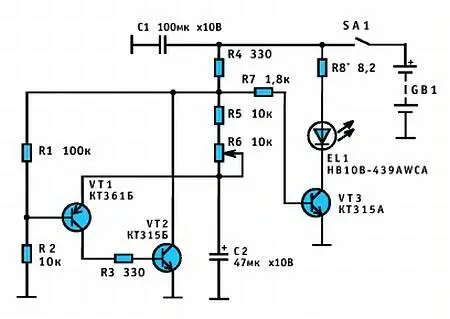

Все эти оптические эффекты создаются простым электронным блоком, принципиальная схема которого приведена на рисунке.

В состав блока входит генератор коротких электрических импульсов, построенный по схеме несимметричного мультивибратора на транзисторах VT1, VT2. Входящие в него R-C элементы задают частоту генерации; ее можно изменить переменным резистором R6. На выходе генератора включен усилительный каскад с транзистором VT3, в коллекторную цепь которого введен в качестве нагрузки «сверхъяркий» светодиод ELI белого свечения.

Резистор R8 ограничивает максимальный ток через светодиод на уровне порядка 55 миллиампер. Все постоянные резисторы типа МЛТ мощностью до 0,5 Вт, переменным может послужить тип СП-0,4. Конденсатор нужен оксидный, типа К50-16, К50-6 или подобный. Сравнительно небольшое электропотребление устройства позволяет использовать для его питания набор из последовательно включенных 1,5-вольтовых гальванических элементов, например, тип размера «АА».

Светоизлучающий диод следует разместить в светозащитной камере сбоку, так, чтобы его вспышки не слепили глаза зрителей и не создавали мешающих бликов на демонстрационном столе и на потолке помещения. Возможно, есть смысл снабдить светодиод рефлектором с ограниченным углом излучения.

Ю. ПРОКОПЦЕВ

Отрицательные ионы уничтожают в воздухе бактерии, снимают бессонницу и депрессию, да и вообще с ними легче живется. Они обычно есть в воздухе лесов и гор. Но можно создавать их и с помощью так называемой люстры Чижевского — подобия зонта со спицами, снабженными заостренными шипами.
