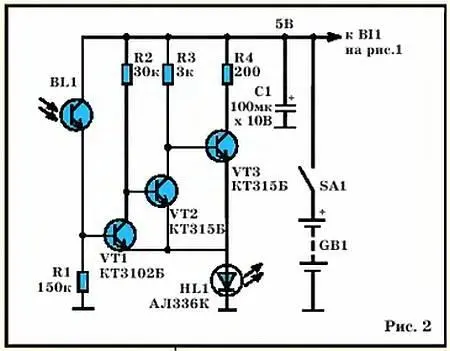

Приемником ИК-излучения служит фототранзистор BL1, извлеченный из неисправной компьютерной мыши. Когда на него попадает ИК-излучение, этот транзистор приоткрывается, вызывая переключение последующих транзисторов VT1…VT3. Отпираясь, последний из них заставляет ярко вспыхивать маячок HL1 в такт импульсов генератора передатчика.

Свечение маячка укажет также его владельцу, что где-то рядом знакомый. Понятно, что передающий и приемный узлы удобнее собирать в одном корпусе и объединить их питание общей батареей.

Стоит, конечно, принять меры против засветки оптического датчика расположенным поблизости «маячком».

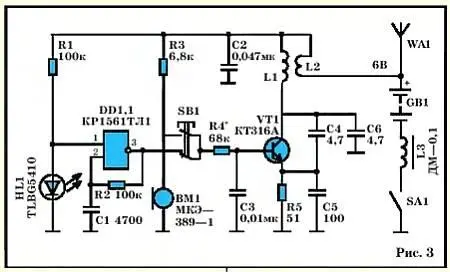

Следующее устройство «свой-чужой» способно работать в любое время суток и в любую погоду, поскольку связь происходит на радиоволнах диапазона FM. Главная часть конструкции — приемник плейера. Он должен быть постоянно настроен на частоту 89,9 МГц, где не работают радиостанции. Парой к нему служит простейший передатчик — радиомикрофон, который можно собрать согласно схеме, изображенной на рисунке 3.

Узел получает питание от гальванической батареи GB1 (четыре 1,5 В элемента любого типа), включаемой коммутатором SA1. В генераторе несущей радиочастоты работает транзистор VT1 совместно с элементами резонансного контура L1, С4…С6. Органом подстройки контура служат витки катушки L1; сдвигая и раздвигая их, можно изменять индуктивность так, чтобы настроится на нужную частоту. Катушка L2 связывает контур с передающей антенной WA1.

Передатчик может работать в двух режимах — вызова (приглашения к разговору) и речевого обмена. Выбор режима обеспечивается переключателем SB1. На рисунке 3 он изображен в положении вызова, когда на вход генератора радиочастоты подается сигнал низкочастотного генератора, собранного на элементах HL1, R1 и DD1.1, R2, С1.

Здесь первый «узелок» построен на так называемом мигающем светодиоде HL1. Эти диоды содержат микросхему, заставляющую их мигать. Снимаемые с него импульсы заставляют ячейку цифровой микросхемы DD1.1 генерировать пакеты импульсов с частотой порядка 1,5…2 кГц, следующие с интервалами около 0,6 с. Эти колебания модулируют несущую частоту передатчика, что воспринимаются абонентом как прерывистый тональной сигнал. Приняв приглашение, он включит свой радиомикрофон в речевом режиме.

В конструкции радиомикрофона самодельными являются только катушки L1, L2. Контурная катушка L1 бескаркасная, она наматывается на винт с резьбой М2,5 проводом ПЭВ-2 0,3 и содержит 8 витков (винт, когда катушка готова, нужно из нее вывинтить). Катушка связи L2 имеет два витка того же провода, намотанных поверх L1. В качестве антенны для радиомикрофона можно взять медный провод диаметром около 1 мм и длиной 5… 10 см (уточните сами опытным путем).

Для питания достаточно, как и в предыдущей конструкции, четырех 1,5-вольтовых малогабаритных элементов. В обеих конструкциях можно использовать радиоэлементы любого типа, лишь бы их параметры отвечали указанным на принципиальных схемах, а габариты были возможно миниатюрнее.
