П. СВИРИДОВ

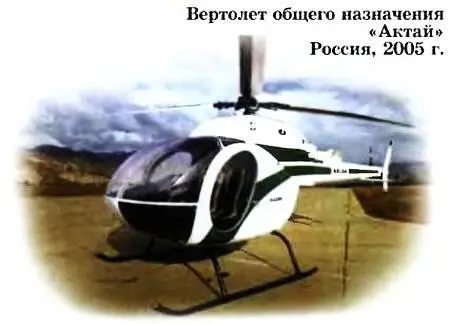

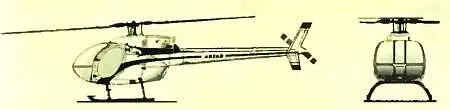

Опытный образец вертолета «Актай» производства Казанского вертолетного завода был впервые продемонстрирован на авиасалоне «МАКС-2005». Разрабатывали аппарат для сферы коммерческих авиауслуг и выполнения специальных задач в системе авиации общего назначения, к примеру, патрулирования газо- и нефтепроводов. Несмотря на малые размеры — кабина вертолета имеет длину 1,2 м и ширину всего 1 м, внутри ее можно перевозить 300 кг груза (если для него, конечно, останется место), а на внешней подвеске — еще 240 кг. Собственно, «Актай» — это своего рода «Жигули» для бездорожья. Кстати, и двигатель на нем ВАЗовский.

Техническая характеристика:

Диаметр винта… 10,0 м

Длина… 8,35 м

Высота… 2,69 м

Максимальная взлетная масса…1150 кг

Мощность двигателя… 270 л.с.

Максимальная скорость… 190 км/ч

Крейсерская скорость… 155 км/ч

Дальность полета с 5 %-ным запасом топлива… 720 км

Практический потолок… 4700 м

Вместимость… 2 пассажира

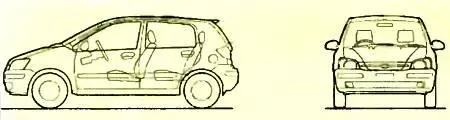

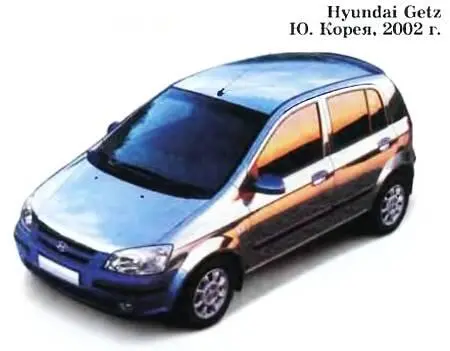

Впервые Getz был представлен на Женевском автосалоне в 2002 году. У автомобиля высокий кузов и хороший обзор. В «дорогой» комплектации он оснащен электроприводом, подогревом зеркал, регулируемой по высоте рулевой колонкой, центральным замком и кондиционером. Несмотря на малые габариты, салон машины просторен. Выпускается Getz с двигателями объемом от 1.1 до 1,6 литра.

Техническая характеристика:

Количество дверей… 5

Количество пассажиров… 5

Длина… 3,810 и

Ширина… 1,665 м

Высота… 1,490 м

База… 2,455 м

Объем двигателя 1100–1600 см 3

Мощность… 55 — 105 л.с.

Максимальная скорость… 150–170 км/ч

Снаряженный вес… 1045 кг

Вместимость топливного бака… 45 л

Расход топлива смешанный… от 6 до 7,6 л/100 км

Это — очень загадочная игрушка. Представьте себе некую модель, которая по команде пульта радиоуправления может двигаться вперед или назад, поворачивать направо или налево.

Здесь не было бы ничего удивительного, если речь бы не шла об абсолютно гладком шаре. Как он движется, не имея ни колес, ни лапок, ни выступов? Любители фокусов знают, что даже самый сложный раскрывается довольно просто. Игрушка, о которой идет речь, — не исключение. Она настолько проста, что вы можете сами сделать ее для себя или кого-нибудь младших в семье. Достаточно изготовить шар и вложить внутрь его… радиоуправляемый автомобильчик.

Но прежде чем рассказать об изготовлении шара, заметим: игрушка, которую вам предстоит сделать, — это завершение целой эпохи в деятельности изобретателей всего мира, которые пытались создать идеальное транспортное средство.

На рисунке 1 вы видите шаровой танк, предложенный в 1920-е годы. Он состоит из огромного колеса, внутри которого катится на собственных колесах шаровая кабина.

До его создания дело не дошло, однако были построены одноколесные автомобили. Они обладали высокой проходимостью, но оказались сложны в управлении и неустойчивы на поворотах. При любом повороте на колесо действует центробежная сила, способная его опрокинуть. Поэтому на одноколесных автомобилях либо ставили дополнительно боковые колеса, либо водитель восстанавливал устойчивость, наклоняя корпус, как на мотоцикле.

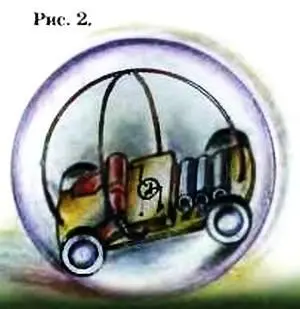

Шар-игрушка к опрокидыванию более устойчива. Правда, при столкновении с преградой находящийся в нем автомобильчик — назовем его движителем — может перевернуться колесами вверх. Но этому можно воспрепятствовать, установив на шаре две взаимно перпендикулярных дуги безопасности. Тогда система рано или поздно придет в нормальное положение (рис. 2).

Если ваш шар, назовем его все же шаромобилем, легок, то сможет катиться по воде за счет сил вязкости. При этом скорость качения шарохода по воде может быть очень высока, а затраты энергии невелики. Если такой аппарат окажется подо льдом, то и там он сможет катиться по нижней его поверхности.

Так как же сделать модель такого аппарата?

Самый простой способ — это разрезать большой глобус по экватору, поместить туда игрушечный радиоуправляемый автомобиль (такой можно купить рублей за 500) и соединить половинки скотчем.

Можно сделать миниатюрный радиоуправляемый автомобиль самостоятельно. В любом случае, чем больше размер сферической оболочки, тем больше у вашего шаромобиля зрительный эффект. Наибольший диаметр глобуса, встречающегося в широкой продаже, примерно 300 мм. Более крупные глобусы — товар штучный, а цена их запредельная. Но, вообще-то нам нужен не глобус, а шар. Его можно самостоятельно выклеить из бумаги на болванке.

В качестве болванки возьмите детский надувной мяч китайского производства диаметром 50–60 см. Это недорогое изделие из тонкой, но прочной пленки предстоит оклеить 7 — 10 слоями бумаги. Делается это в три приема. Сначала надуйте мяч и тщательно промойте мылом его поверхность. Далее нарежьте газету полосками шириною 3–5 см, смажьте их клеем ПВА или бустилатом и накладывайте на оболочку мяча, тщательно приглаживая каждую из них полотенцем, чтобы по возможности не было пузырей и складок. Так наклейте 2–3 слоя, после чего дайте бумаге сутки просохнуть. После этого удалите шкуркой крупные складки и наложите еще 3–4 слоя прочной бумаги от старых мешков (крафт-бумаги).

Дайте изделию просохнуть еще сутки. Поверхность крафт-бумаги получится гораздо более шершавой и грубой, чем у газеты, но зато она очень прочна. Зачистите ее шкуркой и наклейте еще 2–3 слоя из глянцевой бумаги от журналов или рекламных проспектов, нарезав их полосками и предварительно размочив в горячей воде.

После просушки можно покрасить шар из баллончиков, нанести на него через трафареты из скотча рисунки и эмблемы. Краска придаст изделию нарядный вид. Нужно лишь помнить, что через оболочку шара должны проходить радиоволны, а это значит, что лучше не использовать краску, содержащую металлические порошки.

Когда отделка закончена, разрежьте шар по экватору вместе с мячом. Его оболочку, если она недостаточно прочно приклеилась к внутренней поверхности бумажного шара, следует удалить.
