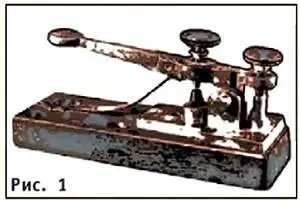

Кроме того, телеграфная связь занимает очень мало место в эфире. В полосе частот одной станции, работающей в речевом режиме, можно разместить несколько десятков телеграфных. Передача телеграфных сигналов сводится к замыканию пары контактов. Долгое время это делалось при помощи ключа Морзе (рис. 1).

Но он требует однообразных и частых движений руки вверх-вниз, что не свойственно ее анатомии и сильно утомляет радиста. В самом конце Великой Отечественной войны безвестный изобретатель, вероятно, служивший радистом на самолете, коренным образом изменил как саму конструкцию, так и способ работы телеграфного ключа. В результате снизилась утомляемость и почти вдвое повысилась скорость работы. Авиарадисты начали по собственной инициативе делать и применять такие устройства.

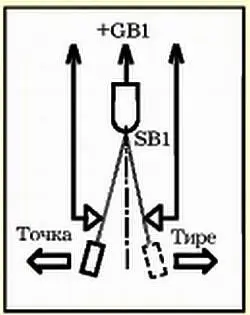

В их основе был ключ двустороннего действия. Главная его часть — упругий подвижный контакт — делалась из полотна слесарной ножовки (рис. 2).

Рис. 2

Для работы с ним требовались естественные для анатомии человека горизонтальные движения кисти. Боковой нажим указательным пальцем запускал генератор, создававший короткие импульсы — точки, при нажатии большим пальцем запускался генератор длинных импульсов — тире. Общее число необходимых для передачи движений сокращалось в несколько раз.

Сегодня радиосвязь при помощи азбуки Морзе в чистом виде применяется в радиолюбительских диапазонах. Получив специальное разрешение и построив простенький передатчик, вы можете окунуться в загадочный мир любительской радиосвязи. Схемы передатчиков и приемников вы увидите на страницах нашего журнала.

Существует международный радиокод, освоив который вы сможете общаться с радиооператорами всего мира, даже не зная всего разнообразия национальных языков. Но для начала советуем изготовить автоматический ключ. Прежде всего он поможет вам изучить азбуку Морзе. А уж потом вы подключите его к своему передатчику.

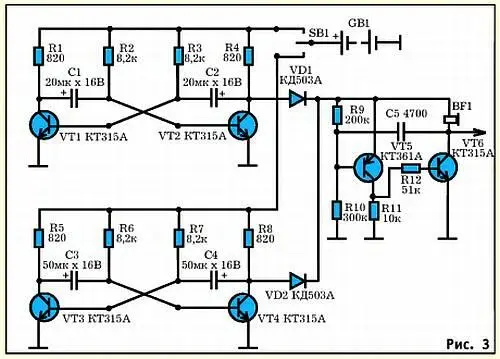

Естественно, что в то давнее время генераторы точек и тире выполнялись на лампах. Схема таких генераторов на современных деталях изображена на рисунке 3.

На транзисторах VT1, VT2 собран симметричный мультивибратор, служащий генератором тактовых импульсов с частотой порядка 5 Гц. Это значит, что на коллекторе транзистора VT2 в моменты его запирания будут возникать импульсы положительной полярности длительностью около 0,1 с с разделительными паузами такой же продолжительности. Эти тактовые импульсы участвуют в образовании точек.

По той же схеме, но с увеличенными номиналами конденсаторов С3, С4 работает тактовый генератор тире на транзисторах VT3, VT4. Указанные генераторы работают только раздельно; при замыкании ключом SB1 левой или правой пары контактов (см. рис. 2) на соответствующий тактовый генератор подается питание от батареи GB1, отчего он самовозбуждается, вырабатывая серию импульсов нужного сигнала. Эти импульсы через разделительный диод VD1 (VD2) обеспечивают режим прерывистого питания звукового генератора, собранного на транзисторах VT5, VT6 по схеме несимметричного мультивибратора и вырабатывающего пачки импульсов с частотой порядка 1000 Гц.

Чтобы эти электрические колебания превратить в звуковые, в цепи коллектора VT6 включен электромагнитный излучатель BF1.

Поскольку на первых порах основным назначением устройства будет изучение телеграфной азбуки, полезно применить «двуухий» высокоомный телефон типа ТОН-2. Если есть только низкоомный телефон, то его придется включать через выходной трансформатор от карманного приемника. Если понадобится громкое воспроизведение, замените телефон резистором с сопротивлением 3,6 кОм, а к выходу, обозначенному стрелкой, присоедините любой НЧ-усилитель с динамической головкой.

Как работать с ключом, поясним на примере воспроизведения международного сигнала «SOS» (три точки — три тире — три точки). Вам достаточно отклонить указательным пальцем ключ SB1 влево на время, достаточное для «проскока» трех точек, что контролируется телефоном BF1, затем большим пальцем вправо для озвучивания трех тире, потом снова влево, давая выход последним трем точкам. Таким образом, количество движений рукой сокращается с девяти до трех, что существенно проще. На первых порах может оказаться полезным снизить темп передачи, увеличив номиналы емкостей конденсаторов C1, С2 и СЗ, С4 раза в два или больше. Тональность звукового сигнала подберите по вашему вкусу, изменяя номинал конденсатора С5. Предлагаемое устройство может работать при напряжениях питания в пределах от 3 до 9 В.

Ю.ПРОКОПЦЕВ
