При постройке макета Иван использовал опыт изготовления и запуска шоу-моделей, не забыв про принципы, использованные строителями при возведении основного бетонного столба башни.

Основанием макета стала стеклопластиковая труба диаметром 35 миллиметров и длиной 2 метра, на которую насажены пенопластовые ш пангоуты. Наружная конусная труба изготовлена из ватмана, приклеена к шпангоутам, а затем покрыта несколькими слоями эмалита, что обеспечило натяжку наружной поверхности для достижения требуемой жесткости. Таким образом,

Иван использует эффект натянутых тросов, применяемый в реальной конструкции. Нижняя часть башни изготовлена из электрокартона в один слой. Нижняя часть конуса, или десять опорных ног, изнутри усилена сосновыми рейками и оклеена слоем пенопласта. Силовая труба заканчивается на уровне проема опор. Снизу трубы установлен двигательный отсек.

Для удобства перевозки конструкция разделяется на три части. Верхняя антенна изготовлена на конической оправке из шести слоев стеклоткани и двух слоев углеткани, пропитанных эпоксидной смолой. Для обеспечения устойчивости полета макета верхняя часть антенны имеет загрузку из свинцовой дроби весом 120 грамм. Система спасения макета имеет два капроновых парашюта диаметром один метр, присоединенных к частям макета при помощи бельевой резинки.

Вес пустого макета составляет всего 720 грамм. А вверх его поднимает связка микроракетных двигателей (МРД-20) из семи штук. Запуск «Останкинской башни» и интерес к нему зрителей навел организаторов конкурса на мысль устраивать регулярные шоу-показы ракет.

Экспертный совет ПБ отметил Почетными дипломами предложения Александра Журавлева из Курска, Юлии Пильтяй из Байконура (Казахстан) и Ивана Куркова из Москвы.

Выпуск ПБ подготовил В.АЛЕШКИН

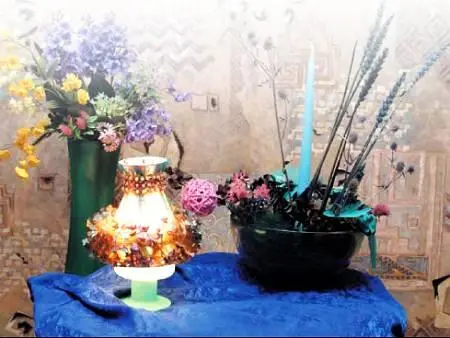

Все эти оригинальные светильники, абажуры и фонари придумала уже знакомая вам Ксения Митителло — известный театральный художник-оформитель. Вот эта крохотная лампа родилась благодаря старому каркасу от ночника и пластиковой вазочке. Внутри вазочки расположился патрон для лампы и сама лампочка типа «миньон». Провод выведен из просверленного в донышке отверстия.

Каркас абажура плотно заплетите ярко- и бледно-голубыми, а также розовыми шелковыми лентами. Сверху наденьте зеленую сеточку от фруктовой упаковки. Затем пришейте ее по нижнему краю абажура и отделайте полосками кружев персикового цвета. Горловину и низ юбочки абажура украсьте широкими резинками для волос, в продаже их великое множество. Та, которая сжимает «горло» абажура, — из дымчатого шифона, с отделкой из кружев, украшенных разноцветными бабочками.

Каркас абажура, если он потерял вид — заржавел, легко подреставрировать с помощью шкурки и белой нитроэмали. Дайте краске подсохнуть, затем обмотайте конструкцию шелковым крученым шнуром, «подстраховав» обмотку клеем «Момент». Нарядите каркас в белую шелковую юбочку. Материал кроите по косой таким образом, чтобы по нижнему краю ткань оказалась растянутой. Зафиксируйте ее булавками, а затем пришейте ее по фалдам юбочки. В верхней своей части абажур собран в мелкие складочки. Таким образом, у вас на юбочке окажется всего один шов. Его легко скрыть за одной из граней каркаса.

Украсьте юбочку вырезанными из розовой шелковой ткани хризантемами и лилиями. Пришейте их на каждую боковую грань. Сердцевина каждого цветка — кусочек белых кружев. Украсьте ими и верхний край абажура.

У такой конструкции два варианта крепления: ее можно прикрепить к настольной лампе, а можно и подвесить к потолку. Выбирайте.

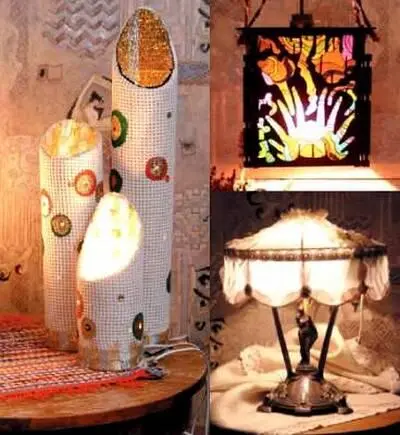

Как думаете, что легло в основу создания каркаса для этого фонаря? Деревянные пластины, оставшиеся от вырезанных из них фигурок динозавров и насекомых бывшего детского конструктора. Оставшиеся прорези получились такими затейливыми, что сами просились в работу. Если обнаружите дома нечто подобное, считайте, что вам повезло. Покрасьте пластины черной гуашью с добавлением ПВА, затем покройте бесцветным мебельным лаком. Кстати, покупая лак, обратите внимание на время его полного и неполного высыхания, чтобы не ждать потом 24 часа.

Скрепите пластины между собой фигурными планками из того же конструктора. Они же одновременно являются и гранями конструкции абажура. Не забудьте их также покрыть краской и лаком.

Получившийся каркас обтяните с внутренней стороны тонкой тканью с редким рисунком. Саму ткань приклейте с сильным натяжением, а края по внутренним углам проклейте черными полосками бумаги. Подумайте, как лучше расположить в фонаре проводку и патрон.

Китайский фонарь можно прикрепить к потолку с помощью четырех шпагатов, обтянутых сосборенной тканью, оставшейся от обтяжки.

Светильники-цилиндры можно использовать и как праздничный декор помещения. Основа — плотный картонный цилиндр. Подойдет и старый тубус для чертежей. Верх светильников, как на фото, срежьте по косой под разными углами. В каждом снизу просверлите отверстия под проводку с патроном для миньона. Обтяните конусы двумя слоями ткани: сначала золотым металликом, а затем белой крупноячеистой тканью. Внутренняя поверхность цилиндров обтянута золотой парчой. Для фиксации используйте суперПВА.

Материалы подготовила Н. АМБАРЦУМЯН

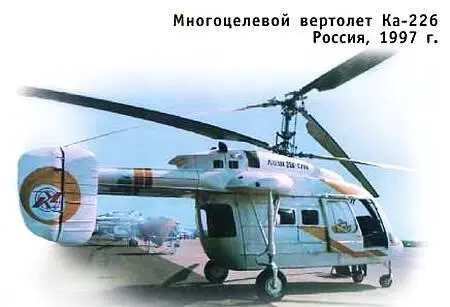

Этот легкий вертолет представляет собой двухдвигательный вариант вертолета Ка-126. Предшественниками его являются Ми-1 и Ка-26. Машины этого класса весьма универсальны и более других подходят для проведения спасательных и аварийных работ, а также для несения патрульной службы в крупных городах и на оживленных трассах. Серийное производство машины намечено организовать в тесной кооперации на двух заводах — в Кумертау и Оренбурге.

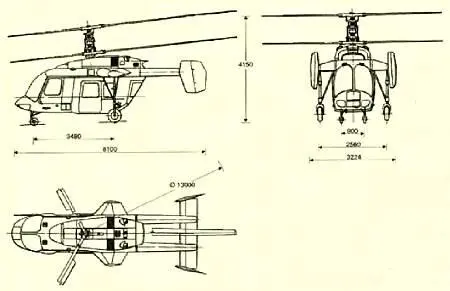

Техническая характеристика:

Диаметр винта… 13 м

Длина… 8,1 м

Высота… 4,15 м

Нормальная взлетная масса… 3,1 т

Мощность двигателя… 2x420 л.с.

Максимальная скорость… 205 км/ч
