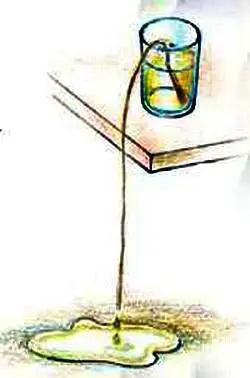

Для отвода воды во время дождя с крыши домов трубы не обязательны. Можно использовать обыкновенную палку, одним концом прислонив ее к крыше дома, а другим отведя в сторону. Вода будет стекать по палке, словно по желобу.

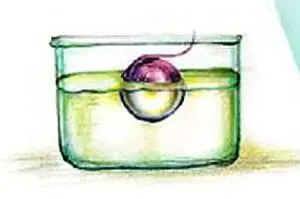

Возьмите клубок шерсти, желательно ровницу (ворсистую шерсть), и опустите его в воду. Цветной клубок превратится в серебристый.

Разгадка в том, что шерсть не смачивается водой, поэтому клубок ниток в воде оказывается окруженным воздухом. Создается условие полного внутреннего отражения на границе воздух — вода, свет отражается как от зеркала. Так же серебрится под водой домик крохотного паучка-серебрянки, которого можно видеть во многих водоемах.

В.ТУРКИНА

Пению без музыки — а капелла — можно придать большую выразительность, сопроводив цветовыми эффектами. При этом, ритмически повторяя или форсируя звучание той либо иной ноты, можно добиться различных, в том числе комических, эффектов. А поскольку частотный состав голосов исполнителей неодинаков, можно усмотреть «цветовой портрет» каждого из них.

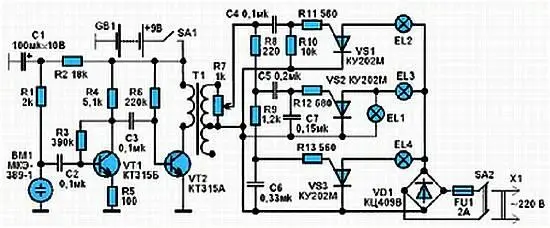

Схема специальной установки показана на рисунке.

Вызванные голосом певца колебания воздуха воспринимаются электретным микрофоном ВМ1, который получает питание от батарейки GB1 через делитель напряжения — фильтр R1, C1, R2. Снимаемые с микрофона слабые электрические колебания поступают на вход первого каскада усилителя (с транзистором VT1), собранного по схеме с повышенным входным сопротивлением. Транзистор VT2 следующего каскада имеет в качестве коллекторной нагрузки первичную обмотку трансформатора Т1 — это может быть согласующий трансформатор от старого переносного транзисторного радиоприемника. Между выводами начала вторичной обмотки и ее середины (либо конца — решается опытным путем) включен переменный резистор R7, позволяющий регулировать уровень сигнала, поступающего одновременно на группу RC-фильтров.

Преимущественное прохождение верхних частот певчевского спектра, при одновременном подавлении более низкочастотных колебаний, обеспечивает фильтр С4, R10. При достаточном уровне сигнала отпирается тринистор VS1, который включает лампу накаливания EL2, окрашенную в светло-синий цвет.

Тринистор остается открытым, пока не спадет до нуля положительная полуволна переменного напряжения после диодного мостика VD1. В некоторый момент следующей полуволны сигнал на управляющем электроде вновь включит тринистор. Фильтр R8, R9, С6 пропускает главным образом низкочастотные сигналы, которые включают тринистор VS3 и красную лампу EL4. Поскольку в процессе пения возникают кратковременные паузы, они заполняются желтым свечением лампы EL1 вместе с зеленым от лампы EL3. Обе эти лампы оказываются включенными последовательно и потому работают вполнакала.

Появление среднечастотной составляющей вокала открывает тринистор VS1 и тем шунтирует лампу EL1 — ее свечение прекращается. Благодаря равновременности достижения полосовыми сигналами уровня, достаточного для включения тринисторов, возникает динамическая цветовая картина.

Конструктивно установка выполняется в виде двух узлов — стационарного и мобильного. В первом собраны светильники EL1…EL4, частотные фильтры и детали связи с электросетью, а также трансформатор И с регулятором R7. Необходимость в нем объясняется тем, что при избыточном уровне сигнала на входах фильтров могут одновременно отпираться все три тринистора, отчего «игра цветов» теряется. Положение рукоятки (из изолирующего материала!) регулятора должно быть таким, чтобы цветовая гамма «играла».

Мобильный узел вместе с электронным микрофоном ВМ1, усилителем с батарейкой GB1 (типа «Кроны») размещается в корпусе микрофона.

Коллекторная цепь транзистора VT2 связана с первичной обмоткой «стационарного» трансформатора Т1 посредством гибкого двужильного, лучше коаксильного электрошнура необходимой длины.

Поскольку предполагается использование электроламп накаливания мощностью до 100 Вт, тринисторы следует установить хотя бы на простейших индивидуальных теплоотводах — алюминиевых пластинах толщиной 3…4 мм, размером 50x150 мм. Детали стационарного узла размещаются на электроизолирующей пластине из стеклотекстолита, гетинакса и должны находиться в пластмассовом футляре. Лампы такой мощности выделяют много тепла. Поэтому «ламповый» отсек должен быть просторным и иметь вентиляционные отверстия. Для надежности резисторы R8…R13 лучше использовать типа МЛТ-0,5.

Как оформить устройство? Можно выполнить близкую к лампам стенку футляра из полупрозрачного, светорассеивающего материала, а можно направлять свет ламп на белый экран или стену.

Помните: настраивать устройство можно только при полном отключении от сети!

Ю. ПРОКОПЦЕВ

Вопрос — ответ

Однажды в лесу мы с папой срезали огромный гриб-трутовик. Слышал, что из таких грибов в старину делали многие вещи. Может, и нам попробовать? Что полезного в хозяйстве из него можно сделать?

Алена Стешина, 11 лет,

г. Нижний Новгород

В Средние века во многих странах Европы из трутовиков делали обувь и одежду. В дело шла нижняя часть гриба, пронизанная большим количеством пор. Ее несколько недель вымачивали в растворе щелока, а затем начинали… бить ее молотками, расплющивая в тонкий слой. Получался материал, по виду несколько напоминающий замшу. Из него затем шили куртки, передники, делали муфты и домашние тапочки. Однако в XX столетии это ремесло было забыто. Появились новые материалы, в том числе синтетические, а вот трутовики в Европе стали редкостью. Попробуй, Алена, поэкспериментировать со своей находкой. И сообщи нам, пожалуйста, что у тебя получилось.

В нашем доме бетонные стены. И чтобы повесить даже какую-нибудь мелочь, приходится вооружаться электродрелью с победитовым сверлом. А нет ли способа попроще, чтобы повесить на стену, например, рисунок в рамке?

Степан Беликов, 11 лет,

г. Москва

Чтобы повесить на стену рисунок, часы или керамическую тарелку, можно использовать другой способ — приклеить к бетонной стене крючок. Крючок этот можно сделать самому из дюралевой пластинки размером примерно 40x50 мм или просто воспользоваться стандартным одежным крючком. Одежный крючок прежде надо пришить к куску ткани прочными нитками. После этого аккуратно надрезают лезвием безопасной бритвы крест-накрест обои, отгибают надрезанные края и на обнажившийся бетон аккуратно приклеивают кусочек ткани с крючком клеем «Бустилат» или «Момент». Затем приклеивают на прежнее место отогнутые края обоев так, что снаружи остается лишь рабочая часть крючка. Опыт показывает, что таким способом можно прикрепить к стене предмет весом до 500 г.
