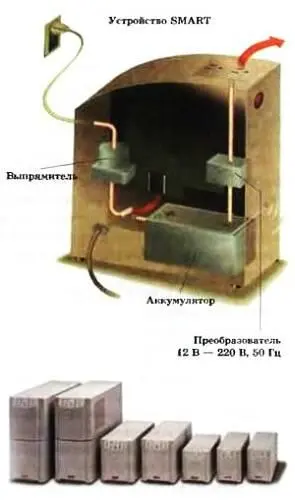

Саморазряд новых аккумуляторов составляет 3–4 % в месяц. Это означает, что полностью заряженный аккумулятор можно хранить порядка 1 года, но потом следует зарядить заново. У старых аккумуляторов саморазряд увеличивается, это тоже нужно учитывать.

Есть простой способ заставить средневолновый приемник без переделок принимать короткие волны. Вот его суть. Гетеродин СВ-приемника вырабатывает не только основную частоту, но и целый «букет» высших гармоник, частоты которых в целое число раз превосходят основную. Попадая в смеситель, гармоники не встречают себе в пару сигнал со входа, отличающийся на 465 кГц, а потому никак себя не проявляют. Понятно, ведь частоты, например, третьей гармоники (2,9…6,2 МГц) намного превышают частотный диапазон СВ, воспринимаемый антенным входом. В то же время, частоты гармоник близки к частотам сигналов коротковолновых (КВ) поддиапазонов.

Поэтому, не делая никаких переключений в СВ-гетеродине, а только подключив к «сигнальному» входу смесителя катушку с соответственно меньшим числом витков, можно принимать и слушать передачи на КВ.

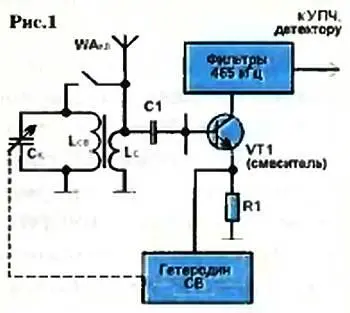

В простейшем виде идея реализуется, если соединить перемычкой в параллель две катушки: контурную и катушку связи штатного диапазона СВ (рис. 1).

При этом частота входного контура будет определяться штатной емкостью КПЕ Ск и малой индуктивностью штатной катушки связи L св; сопротивление катушки СВ L сввелико для частот КВ, что практически исключает ее. Прием можно вести на штыревую антенну WA квили кусок провода длиной 1…2 м.

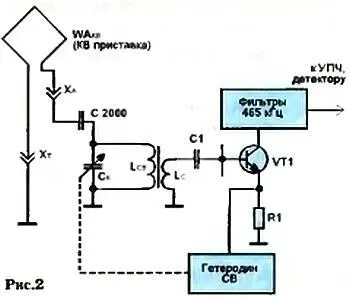

Выбирая индуктивность KB-катушки, можно отдавать предпочтение тому или иному поддиапазону КВ, принимаемому средневолновым приемником. Можно, например, входной КВ-контур оснастить рамочной антенной, разместив порядка 7 витков провода ПЭВ-2 0,31 на тонкой текстолитовой пластине размером 120x65 мм. Витки крепятся в узких прорезях по углам пластины. Присоединение такой КВ-антенны-приставки показано на рис. 2.

Штатный антенный конденсатор Са здесь заменяется более емким. Успешно проявили себя также КВ-приставки с катушкой на ферритовом (марки 600НН, 400НН) стержне сечением 20 мм и длиной 100… 160 мм, укрепленном на задней стенке футляра приемника. Катушка КВ имеет порядка 7 витков провода ПЭВ-2 0,5. А присоединив параллельно КВ-катушке подстроечный керамический конденсатор с максимальной емкостью 30…50 пкФ, можно производить подстройку принимаемой КВ-радиостанции, отчего громкость ее звучания существенно возрастет. При такой переделке прием КВ-радиопередач нередко попадает на часть СВ-шкалы приемника, примерно от 900 до 1600 кГц. Между тем на «неохваченной» части шкалы также могли бы прослушиваться сигналы других, более низкочастотных, КВ-поддиапазонов.

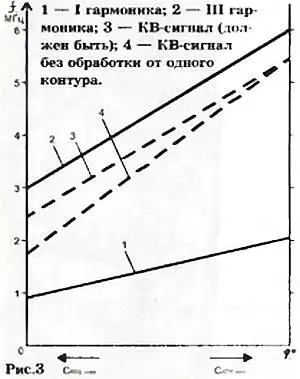

Объяснение провала в приеме поищем на рисунке 3, где показаны спрямленные графики изменения частот при повороте ротора блока конденсаторов настройки; здесь график (1) относится к основной гармонике, (2) — к третьей, (3) — к графику частот входного КВ-контура, изменяющихся соответственно 3-й гармонике с разностью 465 кГц, при «верхней» настройке гетеродина (fг = fкв + 465, КГц). А график 4 показывает, как в действительности меняется частота входного контура, перекрытие которой секцией КПЕ осталось неизменным.

На «рабочем» участке шкалы в приеме участвовали и гармоники выше третьей, благодаря невысокой добротности входного КВ-контура, а на нижнем участке шкалы разрыв между достаточно сильными гармониками и входными сигналами слишком возрастает, и прием КВ становится невозможным.

Значит, нужно уменьшить перекрытие по частоте у входного контура, уменьшив максимальную емкость штатного КПЕ включением последовательно с гетеродинной секцией постоянного конденсатора Су, как показано на рисунке 4. При приеме в СВ-диапазоне этот конденсатор можно шунтировать контактами телефонного гнезда Хт для приема на КВ, к гнезду внешней антенны Ха присоединяется КВ-катушка, а контакты телефонного гнезда Хт размыкаются вставляемым штекером.

Те, кто повторял такую конструкцию, убеждались не только в ее крайней простоте, но и в высокой эффективности: приемник брал в вечернее время значительное число дальних зарубежных радиостанций, недоступных диапазону средних волн (СВ). О других путях улучшения приема КВ на гармониках мы побеседуем в следующий раз.

Ю. ПРОКОПЦЕВ

Смотришь под одним углом, и миниатюры, выполненные на металлических пластинах, мерцают изнутри призрачным светом, посмотришь под другим углом — будто ветер тронул листву, погнал по полю волны рыжей осенней травы.

История гравировки по металлу насчитывает не одно тысячелетие. Существуют две основные техники резцовой гравировки — обронная (рельеф с углубленным фоном) и штриховая, когда на поверхность металла наносят контурные линии и штрихи. Именно о ней и пойдет речь.

Если хотите попробовать свои силы в этой технике, подберите небольшие пластины из алюминия, латуни или меди. Выберите несложный рисунок и нанесите его сначала карандашом, затем стеклографом. Для процарапывания очень тонких линий можно воспользоваться швейной иглой, закрепленной в футляре от цангового карандаша. Кстати, если у кого-то в доме сохранилась деревянная ученическая ручка со стальным пером — она очень поможет в работе.

Основную резцовую графику наносят металлографическими резцами — штихелями. Их можно приобрести в художественных салонах. Инструменты заточите под определенным углом: для мягких металлов — алюминий, медь — 30°, 45°, для стали и твердых металлов — 60°.

Следующая операция — патирование. Именно она вдохнет в картину цвет и жизнь. Протрите участки отшлифованной поверхности тампоном, смоченным в сернистом натрии. Подойдет и любое другое вещество, способное образовывать на меди пленку окислов. Химическая реакция сначала окрасит картину в розовый, затем в красный цвет.
