Площадь крыльев… 27,5 м 2

Снаряженный вес… 1815 кг

Грузоподъемность… 908 кг

Максимальная скорость… 230 км/ч

Скорость приземления…. 77 км/ч

Полоса… 152 м

Дальность полета… 600 км

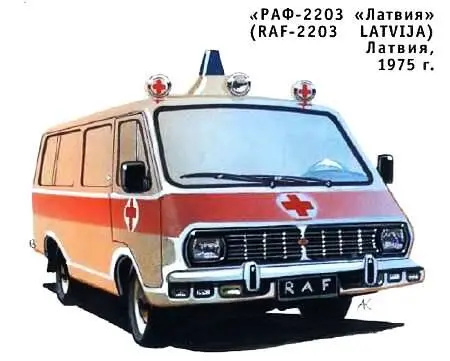

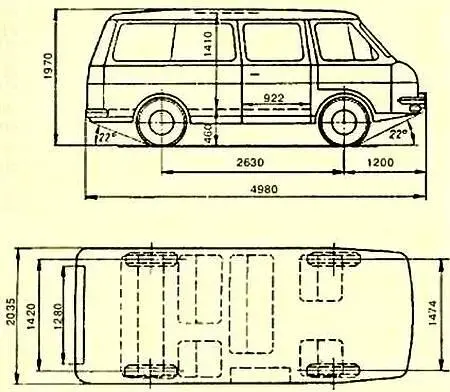

Это, пожалуй, самая удачная отечественная конструкция микроавтобуса на базе агрегатов легкового автомобиля «ГАЗ-21» («Волга»). Автомобиль вагонной компоновки имел массу модификаций: от развозного фургона до машины специального назначения. На нашей иллюстрации показан санитарный автомобиль службы 03. В этом варианте автомобиль показал себя с самой лучшей стороны. Скоростной и маневренный, он нашел применение как в городе, так и в глубинке и помог спасти немало жизней.

Техническая характеристика:

Собственный вес… 1675 кг

Полная масса… 2545 кг

Максимальная скорость… до 120 км/ч

Контрольный расход топлива… 12 л

Двигатель… ЗМЗ-977 (3M3-2203)

Максимальная мощность… 75–95 л.с.

Количество цилиндров… 4

Топливо… бензин

Электрооборудование… 12 В

Объем топливного бака… 55 л

Вот уже пятьдесят лет как ученые пытаются провести в лабораторных условиях термоядерную реакцию. В сущности, речь идет о том, чтобы в миниатюре воспроизвести условия, происходящие при взрыве водородной бомбы, да еще сделать их управляемыми. Затраты на эксперименты растут астрономически, а результатов все нет. Немало физиков засомневалось в правильности выбранного пути. Так что же — выбранный путь неверен?

Обратимся к истории. Вспомним о тех экспериментах, которые указывали на появление определенного избытка энергии, но были оставлены «за недоказанностью». Как ни странно, довольно много таких случаев отмечено при электролизе — пропускании тока через растворы.

Вероятно, впервые такое явление обнаружил Н.Слугинов. Его он описал в своей книге «Теория электролиза», изданной еще в 1881 году. Общая слабость техники эксперимента тех лет не позволила ему доказать свою правоту.

Сто лет спустя к подобным экспериментам, но на несравненно более высоком техническом уровне обратились американские ученые Флейшман и Понс. В 1989 году при проведении электролиза раствора тяжелой воды на палладиевых электродах они добились выделения тепла, заметно превышавшего подведенную энергию, а также мощного потока нейтронов. Все указывало на то, что имеет место реакция ядерного синтеза, слияния атомов дейтерия с образованием гелия и нейтронов. Реакция, которая протекает в ядерном взрыве при огромной температуре, здесь «обходится» комнатной температурой. Поэтому явление и назвали холодным ядерным синтезом (ХЯС).

А теперь прервем наше повествование и, хотя бы из любопытства, посмотрим на события, происшедшие за последние пятнадцать лет с момента открытия ХЯС, другими глазами.

Спустя три месяца после открытия ХЯС «закрывают». Солидные журналы сообщают, что эффект не существует. Однако создается журнал « Cold Fusion » («Холодный синтез»), а затем и приложение к нему « Infinite Energy » («Бесконечная энергия»). Появляются доклады о проведенных в США довольно сложных работах, но источник их финансирования не раскрывается.

С большим размахом развертываются работы по изучению ХЯС и других новых источников энергии в Японии. В печать просачиваются сведения, что годовые расходы достигают двухсот миллионов долларов в год.

Не случайно работа ребят под руководством Владимира Геннадиевича отобрана на Международную выставку молодежных научно-технических проектов «Экспо-Наука-2001», которая пройдет этим летом в Гренобле.

Пойдем далее…

Недавно сообщалось, что Россия вместе с Германией и другими странами Европы примет участие в работе по созданию очередного гигантского «токомака», экспериментальной установки термоядерного синтеза, стоимостью около десяти миллиардов долларов. Прежде Япония и США охотно участвовали в таких проектах. Сегодня они от этого отказались, уступив место конкурентам, и даже у себя в стране работ по «токомакам» не намечают.

Возникает подозрение: а не добились ли США и Япония значительных успехов в области освоения ХЯС и в обозримом будущем овладеют принципиально новыми источниками энергии?

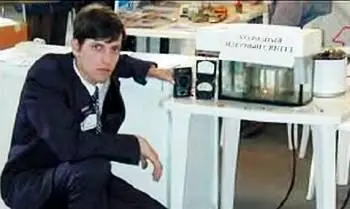

Работы в этом направлении ведутся и в нашей стране. Одна из них, выполненная студентами МИФИ Ильей Клыковым и Николаем Щавруком под руководством инженера Владимира Геннадиевича Гришина, была показана на выставке НИМ.

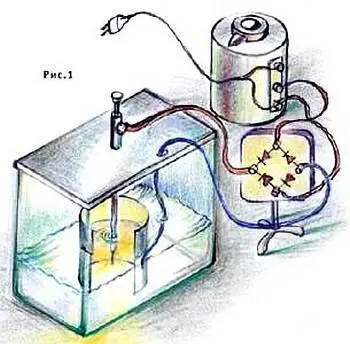

Демонстрационную установку, в которой происходит загадочный ХЯС, сделать не сложно (рис. 1).

Она состоит из прозрачного сосуда, в котором расположен стальной цилиндрический катод. Лучше для этого взять старую кастрюлю из нержавеющей стали. Для удобства показа ее следует разрезать на две части. Провода к ней следует припаять. При использовании канифоли оловянные припои плохо пристают к материалу. Поэтому в качестве флюса примените либо раствор цинка в соляной кислоте, либо капельку ортофосфорной кислоты. В качестве анода использован стержень из вольфрама.

Как обнаружила группа, руководимая В.Г. Гришиным, этот металл дает больший эффект, чем палладий. Вольфрамовый стержень укреплен на специальном зажиме на крышке сосуда.

Для проведения эксперимента нужен регулируемый автотрансформатор (ЛАТР) с мостовым двухполупериодным выпрямителем на 10 А. Для определения теплового эффекта реакции достаточно измерить обычным ртутным термометром приращение температуры воды в сосуде. Измерять количество подведенной электроэнергии лучше всего при помощи обычного бытового счетчика, или на худой конец воспользуйтесь амперметром и вольтметром. В качестве электролита служит слабый раствор поваренной соли.

Чтобы выйти на режим получения энергии, плавно увеличивайте напряжение, вращая рукоятку ЛАТРа.

Картина на аноде будет меняться. Вначале вы увидите пузырьки. Это выделяется водород. Когда напряжение достигнет 30 В, появится оранжевое свечение. Это начался дуговой разряд. Цвет его обусловлен спектральными линиями натрия.

Дальше по мере роста напряжения цвет разряда сменится на фиолетовый. Это цвет плазмы с температурой 12 000 градусов. Если еще немного поднять напряжение, вода станет мутно-белой. Это момент наиболее активного выделения тепла.
