По наружному ободу Кольцеграда — так назвал Сергей свой фантастический город — пройдут инженерные сооружения, а по внутреннему — планетно-кольцевая электростанция, собранная из отдельных блоков, соединенных тросами и кабелями. Вращаясь вместе с Кольцеградом, электростанция образует с планетой единый генератор, где кольцо послужит статором, а планета — ротором. Магнитные силовые линии Земли, пересекая обмотки электростанции, будут наводить в них ЭДС. Полученной таким образом электроэнергии хватит, чтобы питать весь Кольцеград.

Самое важное в проекте то, что его можно создавать уже в наше время, так как в нем нет нерешаемых инженерных проблем и сверхъестественных материалов.

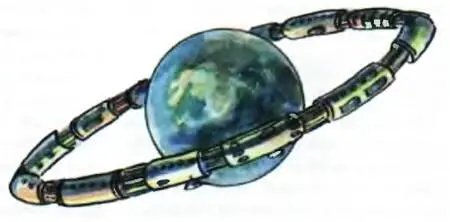

Кольцеград — город над планетой.

Сергей Сыроватский

ФОТОШТАТИВ

В астраханской школе, где учится Иван Розов, сильная команда туристов. Каждый год ребята выезжают в походы, а почти все лето проводят на природе.

В походах у каждого участника свои обязанности, Иван — летописец, потому что хорошо фотографирует. В школьном турклубе им уже оформлены три фотоальбома. Конечно, их приятно рассматривать, но самого Ивана на фотографиях, увы, нет… Он всегда с фотокамерой. Носить с собой стандартный фотоштатив тяжело и неудобно. Вот и придумал Иван свой штатив, чтобы можно было устанавливать фотоаппарат и пользоваться автоспуском, а самому присоединиться к друзьям. Его конструкцию Иван рекомендует и вам.

Нужно взять три отрезка алюминиевой трубки диаметром 15–20 мм и длиной по 60–80 мм. Один конец у них сплющить и просверлить отверстие диаметром 6 мм. Из гвоздя или толстой алюминиевой проволоки отрезать шпильку, нарезать на ней резьбу М6 и согнуть Г-образно.

На конец шпильки надеть все три трубки и стянуть их гайкой — вот и вся конструкция, легкая, малогабаритная и простая в изготовлении.

Чтобы установить фотоаппарат, разведите трубки в стороны, в их свободные концы вставляете палки — любые, какие можно найти в походе, а на шпильку приворачиваете фотоаппарат. У современных фотокамер штативное гнездо имеет резьбу, и к ней близко подходит резьба М6. Необходимо только слегка обточить ее надфилем.

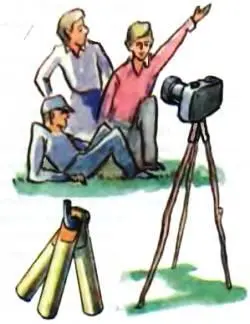

Три трубки, болт и гайка. Вот вам и фотоштатив!

Иван Розов

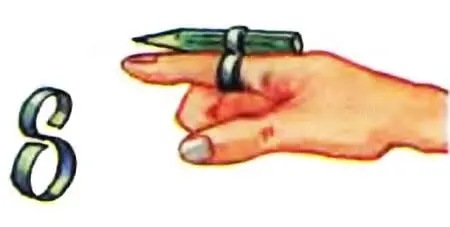

КАРАНДАШ НА КОЛЬЦЕ, КОЛЬЦО НА ПАЛЬЦЕ

На занятиях в кружке много времени приходится на разметку фанерных и деревянных деталей. А от ее точности зависит и конечный результат. Но какая может быть точность, если только приложишь линейку, а карандаш куда-то закатился или его утащили на другой стол. Владимир Сурдин вспомнил, что у дедушки карандаш всегда торчал за ухом, когда он брался за столярную работу. У Владимира карандаш за ухом не держится, и он нашел ему более подходящее место… Из алюминиевой полоски согнул восьмерку — кольцо над кольцом. В верхнее кольцо вставляет небольшой обрезок карандаша, а нижнее надевает на палец. Получается, что карандаш у Владимира все время на пальце. Работать он не мешает, а в нужную минуту тут как тут. Хитрость небольшая, а как стало удобно работать! Попробуйте сами, не пожалеете!

Выпуск ПБ подготовили В.Букин, И.Митин

Рисунки В.Кожина

Прежде чем приступить к самому волнующему этапу, заполнению бланка заявления, необходимо узнать: где этот бланк взять?

Проживающему в Москве автору изобретения (ИЗ) в этом отношении проблем гораздо меньше. Нужно только приехать по адресу: Бережковская набережная, 24, стр. 2 , на первый этаж Отделения 90 по подготовке официальных изданий ФИПСа и оплатить по 2 руб. 50 коп. (цена на дату набора статьи) за копию бланка заявления о выдаче патента, там же можно приобрести и другие бланки заявлений: на полезную модель, промышленный образец, товарный знак (лучше купить 4 экз., поскольку 3 уйдут на первую заявку, а 4-й можно оставить себе для копирования для будущих заявок на ИЗ).

Иногородним изобретателям сложнее. Прежде всего следует направить по адресу (желательно заказным письмом) копию платежного поручения об уплате услуг в Отделение 90 по подготовке официальных изданий Федерального института промышленной собственности (ФИПС) плюс почтовые расходы по адресу: 121873, Москва, Бережковская набережная, дом 30, корп. 1 , с указанием реквизитов получателя платежа: Федеральный институт промышленной собственности, ИНН 7730036073, код 0КП0 48530486, код по ОКОНХ 95120, р/с № 40503810800000000024 в КБ ООО «Импэксбанк», г. Москвы, БИК 044525788, корр. счет № 30101810400000000788, ОПЕРУ ГУ ЦБ РФ по г. Москве, в разделе платежки «назначение платежа» указать — для Отделения 90.

Получив бланки, три из них начинайте заполнять на печатной машинке поочередно с лицевой стороны:

— в графе с кодом в скобке 71 после надписи Заявитель(и): пишете вашу фамилию, имя, отчество;

— в графе с кодом в скобке 54 после надписи названия ИЗ пишете название вашего ИЗ;

— в графе с кодом в скобках 98 пишите ваш полный почтовый адрес для переписки, начиная с индекса.

На обратной стороне сверху слева заполняется косым крестиком (можно маленькой печатной буквой х) перечень прилагаемых документов, количество экземпляров и количество листов в этих экземплярах: описание ИЗ, формула, чертежи, реферат — в 3 экз., документ об уплате пошлины — в 1 экз.

В самом низу обратной стороны бланка заявления после слова «Подписи»: автор (авторы) должен расписаться и поставить дату подписи, не забудьте: на 3-м экз. заявления если заявитель — организация, требуется подпись ее руководителя и печать организации.

С бланком заявления о выдаче патента на ИЗ покончено.

Переходим не к самому приятному, но, увы, необходимому — к пошлинам. Уплатить их можно на почте или в ближайшем отделении Сбербанка. НДС с пошлины в Сбербанке не взимается, но если вы платите на почте, вам придется дополнительно оплатить пересылку денег! Чтобы ваши деньги дошли до адресата, необходимо указать его реквизиты. Итак, реквизиты ФИПСа для уплаты патентных пошлин:

Федеральный институт промышленной собственности, ИНН 7730036073, код по ОКПО 48530486, код по ОКОНХ 95120, р/с № 40503810100000000025, в КБ ООО «Импэксбанк» г. Москвы, БИК 044525788, корр. счет № 30101810400000000788, ОПЕРУ ГУ ЦБ по г. Москве.

Пожалуйста, при заполнении бланков будьте предельно внимательны, иначе ваши деньги попадут не по адресу и ФИПС из-за недействительности платежного документа будет считать вашу заявку неподанной!
