Михаил Барятинский - Бронетанковая техника Германии 1939 - 1945 (часть II) Бронеавтомобили, бронетранспортеры, тягачи и спецмашины

Тягач Skoda RSO предназначался для буксировки тяжелых артсистем. Из-за трудностей, связанных с изготовлением стальных колес большого диаметра, выпуск тягача был быстро свернут. К тому же выявилась его неэкономичность во фронтовых условиях.

Тягачи Skoda RSO применялись в основном на Западном фронте —а Голландии и Арденнах в 1944— 1945 годах. Несколько машин, находившихся на Куммерсдорфском полигоне, эксплуатировались в ГДР до 1960 года.

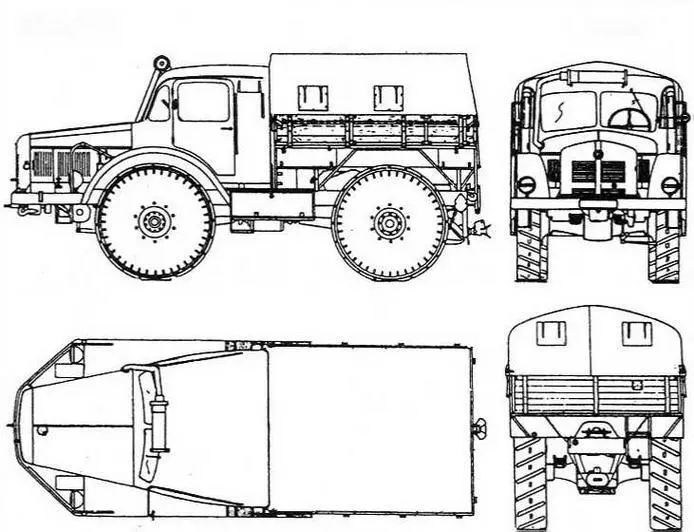

Skoda RSO

БОЕВАЯ МАССА, т: 7.

ГРУЗОПОДЪЕМНОСТЬ, т: 5. ЭКИПАЖ, чел.: 3.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина— 6220, ширина — 2300, высота— 3065, дорожный просвет — 490, база — 3000.

ДВИГАТЕЛЬ: Skoda, 4-цилиндровый, карбюраторный, рядный, воздушного охлаждения; мощность 90 л.с. (66,2 кВт) при 2000 об/мин; рабочий объем 6024 см³.

ТРАНСМИССИЯ: пятискоростная коробка передач, демультипликатор, блокируемый дифференциал, механические тормоза.

ХОДОВАЯ ЧАСТЬ: стальные колеса диаметром 1500 мм, ширина передних 300 мм,задних — 400 мм; подвеска на полуэллиптических листовых рессорах.

СКОРОСТЬ МАКС., км/ч: 15.

ЗАПАС ХОДА, км: 125.

Разрабатывались в 1942 году в рамках программы модернизации грузовых автомобилей с целью повышения проходимости в условиях Восточного фронта. Выпускались фирмами Ford, Klockner-Humboldt-Deutz, Opel и Daimler-Benz с 1942 по 1944 год. Изготовлено около 21 960 единиц.

Серийные модификации:

Sd.Kfz.3a — m.Gleisk. LKW 2t Maultier (Opel) — полугусеничный грузовой автомобиль Opel 3,6-36S/SSM. Создан путем замены заднего ведущего моста 3-тонного грузовика Opel Blitz 3,6-36S на гусеничный движитель типа «Карден-Ллойд». Снаряженная масса 3,95 т, грузоподъемность 2 т, габариты: 6000x2280x2050 мм, макс, скорость 38 км/ч, запас хода 160 км. Изготовлено около 4000 единиц.

Sd.Kfz.3b — m. Gleisk. LKW2t Maultier (Ford) — полугусеничный грузовой автомобиль Ford V3000S/SSM. Создан на базе 3-тонного грузовика Ford G398TS/V3000S с использованием движителя «Карден-Ллойд». Изготовлено около 14 000 единиц.

Sd.Kfz.3c — m. Gleisk. LKW 2t Maultier (Klockner-Humboldt- Deutz)— полугусеничный грузовой автомобиль KHD S3000/ SSM. 3-тонный грузовик с гусеничным движителем «Карден- Ллойд» вместо заднего моста. Создан на базе автомобиля KHD S3000. Снаряженная масса 4,65 г, грузоподъемность 2 г, габариты: 6120x2220x2800 мм, макс, скорость 38 км/ч, запас хода 170 км. Изготовлено 1740 единиц.

Sd.Kfz.4 — s.Gleisk. LKW 4 1/2t Maultier (Daimler-Benz) — тяжелый полугусеничный грузовой автомобиль Mercedes-Benz L4500R. Создан путем замены заднего ведущего моста 4,5- тонного грузовика Mercedes-Benz L4500S на гусеничный движитель легкого танка Pz.ll. Снаряженная масса 7,75 т, грузоподъемность 4,5 т, габариты: 7860x2360x3000 мм, макс, скорость 36 км/ч, запас хода 200 км.

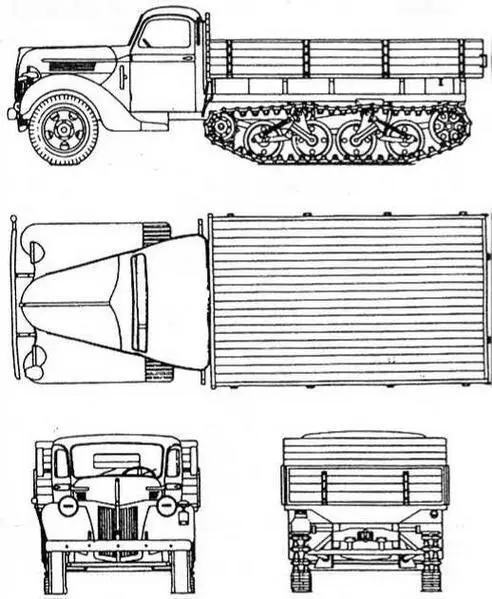

Sd.Kfz.3b

К началу операции «Барбаросса» большую часть транспортных средств вермахта составляли 3-тонные коммерческие неполноприводные (4x2) грузовые автомобили (LKW), выпускавшиеся по «программе срочного производства грузовых автомобилей» — Schnell Programm. Их характеристики были вполне удовлетворительными для эксплуатации в условиях западноевропейского театра военных действий с его мягким климатом и разветвленной сетью дорог. На огромных пространствах России, в суровых климатических условиях и при практически полном отсутствии дорог с твердым покрытием транспортные части вермахта испытали острейший кризис, поскольку тысячи автомобилей застряли в грязи и снегу и оказались брошены. Появление грузовиков типа Maultier («Мул») должно было хоть как-то выправить эту ситуацию.

Наиболее массовой машиной стал «Мул» немецкого отделения фирмы Ford, пользовавшийся, кстати, наименьшей популярностью в войсках. Более надежных грузовиков фирм KHD и Daimler-Benz, оснащенных дизельными двигателями, выпустили по каким-то причинам меньше всего.

В боевые машины «мулы» практически не переделывались. Силами воинских частей на незначительном количестве грузовиков Ford и Mercedes-Benz были установлены соответственно 20 и 37-мм автоматические зенитные пушки. Единственной боевой машиной стала бронированная самоходная 150-мм реактивная пусковая установка на базе Opel.

Sd.Kfz.3b mit 2cm Flak 36

Sd.Kfz.4 mit 3,7 cm Flak 36

СНАРЯЖЕННАЯ МАССА, т: 3.86.

ГРУЗОПОДЪЕМНОСТЬ, т: 2.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина—6325, ширина — 2245, высота — 2780.

ДВИГАТЕЛЬ: Ford V8, 8-цилиндровый, карбюраторный, V-образный, жидкостного охлаждения; мощность 95 л.с. (69,9 кВт) при 3500 об/мин; рабочий объем 3924 см³.

ТРАНСМИССИЯ: пятискоростная коробка передач, гидравлические и механические тормоза.

ХОДОВАЯ ЧАСТЬ: передние управляемые, колеса, размер шин 190-20, подвеска на полуэллиптических листовых рессорах; гусеничный движитель каждого борта состоит из четырех опорных катков, сблокированных попарно в две балансирные тележки, подвешенные на спиральных пружинах, двух поддерживающих роликов, ведущего колеса переднего расположения, направляющего колеса.

СКОРОСТЬ МАКС., км/ч: 40.

ЗАПАС ХОДА, км: 180.

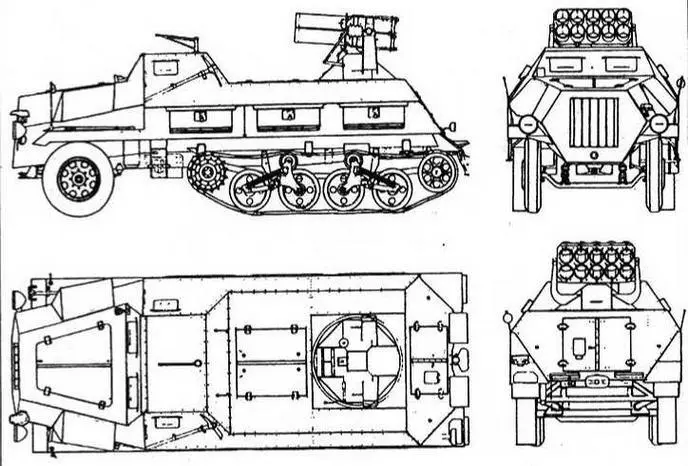

Разработан в 1942 году на базе полугусеничного грузового автомобиля Maultier фирмы Opel. Выпускался с апреля 1943 по март 1944 года в вариантах пусковой установки и машины для подвоза боеприпасов — Munitinskraftwagen. Изготовлено 296 и 251 единица соответственно.

Серийная модификация:

— полностью бронированная полугусеничная боевая машина. 10-ствольная реактивная пусковая установка Nebelwerf er 41 размещена в задней части машины на поворотном бронекуполе, обеспечивавшем угол горизонтального наведения 360° и угол вертикального наведения +45°. Дальность стрельбы осколочно-фугасной миной массой 34 — 36 кг достигала 7 км.

Самоходная пусковая установка, созданная для повышения мобильности и скорострельности «шестиствольного миномета» — 150-мм установки Nebelwerfer 41 (на самом деле ее калибр равнялся 158,5 мм). На части машин, главным образом в войсках СС, устанавливались трофейные советские пакеты направляющих для пуска 24 реактивных снарядов калибра 82 мм.

Машина для подвоза боеприпасов отличалась от боевой отсутствием пусковой установки.

Sd. Kfz. 4/1

БОЕВАЯ МАССА, т: 7,1.
