М. Барятинский - Бронеколлекция 1999 № 01 (22) Средний танк «Шерман»

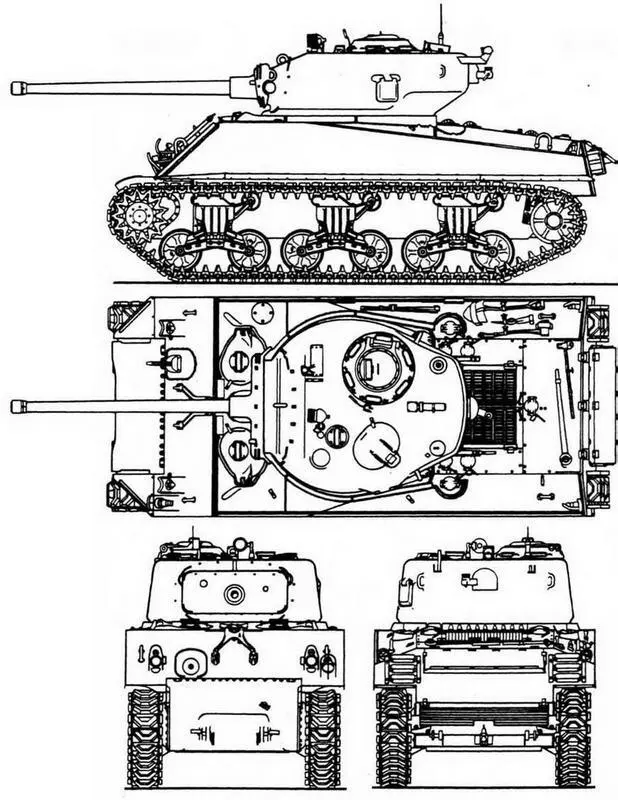

M4A2(76)W

Схема размещения боекомплекта:

1 —укладка 75-мм выстрелов на бортах башни; 2 — укладка 11,43-мм патронов к пистолету-пулемету Tompson; 3 — укладка 75-мм выстрелов на полике башни; 4 — укладки 12,7-мм патронов на полике башни; 5 — коробка с 7,62-мм патронами у спаренного пулемета; 6 — укладка 75-мм выстрелов в левом спонсоне; 7 — укладка 7,62-мм патронов на полике башни; 8 — укладка 7,62-мм патронов на полу корпуса; 9 — коробка с 7,62-мм патронами у курсового пулемета; 10 — укладки 12,7-мм патронов в правом спонсоне; 11 — передняя укладка 75-мм выстрелов в правом спонсоне; 12 — укладка 75-мм выстрелов на полу корпуса; 13 — задняя укладка 75-мм выстрелов в правом спонсоне.

Трансмиссия состояла из двух однодисковых главных фрикционов сухого трения (по одному на двигатель), поперечной соединительной передачи, карданного вала, коробки передач, механизма поворота и бортовых передач.

Поперечная соединительная передача шестеренчатая, три шестерни с косым зубом постоянного зацепления.

Коробка передач — механическая, пятискоростная (5+1), с синхронизаторами на всех передачах, кроме 1 -й и заднего хода.

Механизм поворота — двойной дифференциал типа "Клетрак".

Бортовые передачи — одноступенчатые.

ХОДОВАЯ ЧАСТЬтанков М4А2 и M4A2(76)W применительно к одному борту состояла из шести одинарных обрезиненных опорных катков, сблокированных попарно в три балансирные тележки, подвешенные на двух вертикальных буферных пружинах каждая; трех поддерживающих катков, направляющего колеса, ведущего колеса переднего расположения со съемными зубчатыми венцами (зацепление цевочное). В каждой гусенице 79 двухгребневых траков шириной 420,6 мм, шаг трака 152 мм. Траки металлические или резинометаллические с сайлент-блоком.

Ходовая часть танка M4A2(76)W HVSS применительно к одному борту состояла из шести сдвоенных обрезиненных опорных катков, сблокированных попарно в три балансирные тележки, подвешенные на двух горизонтальных буферных пружинах каждая; трех одинарных и двух сдвоенных поддерживающих катков, обрезиненного направляющего колеса, ведущего колеса переднего расположения со съемными зубчатыми венцами (зацепление цевочное). В каждой гусенице 79 одногребневых траков шириной

584.2 мм, шаг трака 152 мм. Траки металлические или резинометаллические с сайлентблоком. В каждой тележке подвески устанавливался гидравлический амортизатор.

ЭЛЕКТРООБОРУДОВАНИЕбыло выполнено по однопроводной схеме. Напряжение 24 В. Источники: два генератора мощностью

1.2 кВт, две аккумуляторные батареи. Вспомогательный зарядный агрегат, представлявший собой одноцилиндровый двухтактный бензиновый двигатель, спаренный с генератором мощностью 1,5 кВт. Потребители: два электростартера, электромотор механизма поворота башни, радиостанция и переговорное устройство, электромоторы вентиляторов, контрольные приборы и т.д.

СРЕДСТВА СВЯЗИ.На всех танках устанавливались радиостанции SCR-508, - 528 и - 538. Радиостанция SCR-506 имелась только на командирских танках.

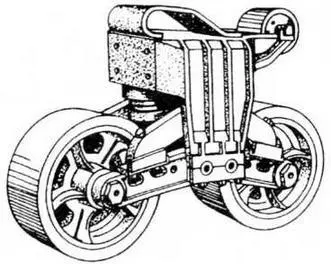

VVSS

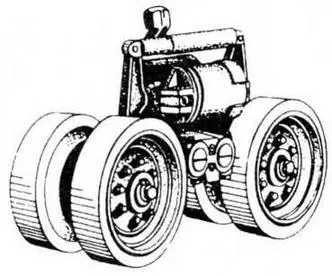

HVSS

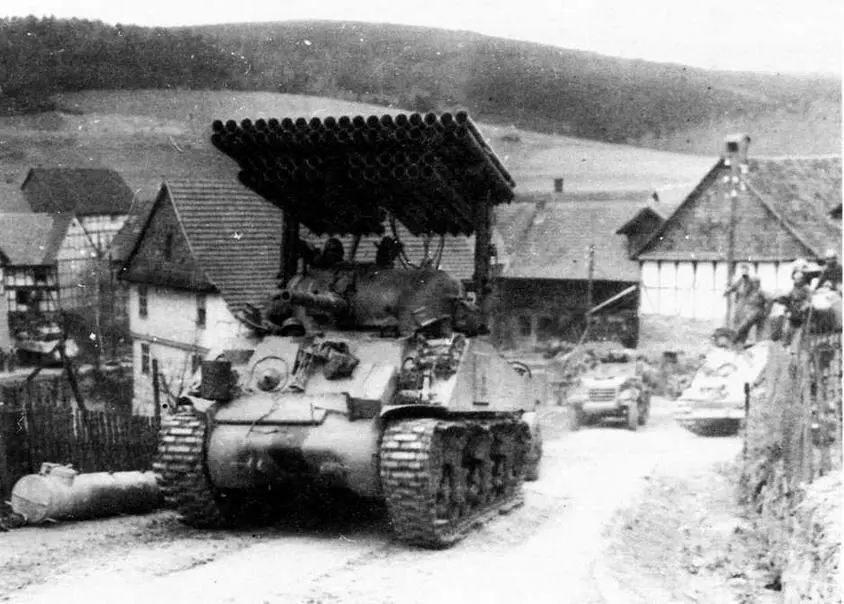

Танк \14, оборудованный реактивной системой залпового огня Т34 "Голиаф" (Calliope), 6-я танковая дивизия. Германия, апрель 1945 года.

Первым соединением армии США, получившим летом 1942 года танки М4 и М4А1, стала 2-я танковая дивизия. Однако освоение американскими танкистами новой техники длилось недолго. Вскоре почти все "шерманы" дивизии, как и большинство вновь выпущенных, были отправлены в Англию.

Танковые части 8-й английской армии в июле-августе 1942 года понесли большие потери в Северной Африке в ходе сражения при Эль-Газале, оставлении Тобрука и отступлении к Эль-Аламейну. Быстро восполнить их британская промышленность не могла, и У.Черлилль лично обратился к Ф.Рузвельту с просьбой об экстренной помощи. В сентябре 1942 года 318 танков М4А1 и М4А2 прибыли в Египет и сразу же были отправлены в британские мастерские в Тэль-эль-Кэбире и Эль-Абассии, где их дооснастили в соответствии с требованиями театра военных действий и английской армии. "Шерманы" получили радиостанции № 19, ящики для ЗИП и снаряжения английского образца, маскировочные сети и крылья специальной формы, уменьшавшие облако песчаной пыли от гусениц. Кроме того, боевые машины перекрасили в пустынный камуфляж.

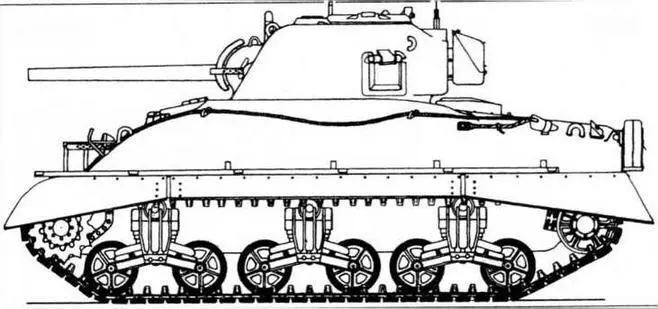

Sherman II

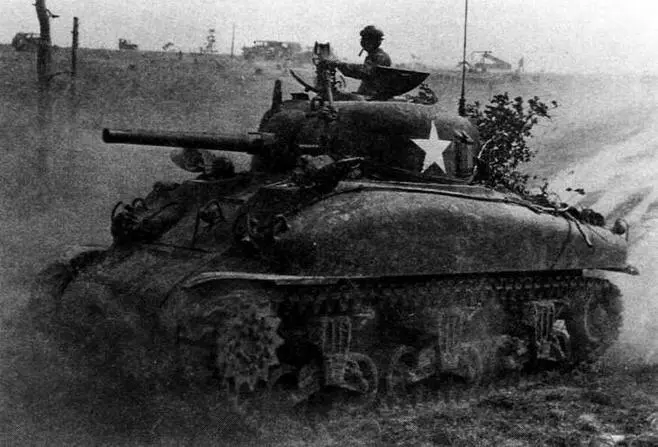

М4АI во время учебных занятий на территории США. 1943 год.

М4 — Sherman I

М4( 105) — Sherman IB

М4А1 — Sherman II

M4A1(76)W — Sherman IIA

M4A1 с 17-фунтовой пушкой — Sherman IIC

M4A2 — Sherman III

M4A2(76)W — Sherman IIIA

M4A3 — Sherman IV

M4A4 — Sherman V

M4A4 с 17-фунтовой пушкой — Sherman VC

К началу второго сражения у Эль- Аламейна 23 октября 1942 года в первой линии 8-й армии генерала Монтгомери находился 251 танк "Шерман". Больше всего их было в 1-й танковой дивизии, в полках которой — 9-м Уланском (9th Lancers), 10-м Гусарском (10th Hussars) и полку Ловчих Королевы (Queen’s Bays)— насчитывалось около 90 "шерманов". Танки этого типа входили и в состав 10-й танковой дивизии, 24-й и 9-й отдельной танковых бригад.
