С. Федосеев - «Сухопутные корабли» (английские тяжелые танки Первой мировой войны)

Корпус танка состоял из пяти основных частей — собственно корпус, два боковых выступа гусеничного хода и два спонсона. Корпус в целом повторял коробчатую форму "Маленького Вилли" и внутри походил на машинное отделение боевого корабля — даже деревянный настил пола вызывал ассоциации с палубой. Высота внутреннего помещения достигала двух метров и позволяла экипажу передвигаться во весь рост, не пригибаясь, но в остальном оно было чрезвычайно тесным. Большую его часть занимали двигатель и трансмиссия. Перед двигателем находилось отделение управления — рубка с двумя сиденьями. Экипаж составляли 8 человек — офицер (обычно лейтенант или 2-й лейтенант) и 7 нижних чинов. Водитель (специальность механик-водитель появилась позже) размещался в рубке справа, командир — чуть выше слева. Рубку Mk I несколько увеличили, дабы обеспечить хоть какой-то обзор. В проходах и спонсонах располагались наводчики и заряжающие (или пулеметчики), сзади у бортов — помощники водителя.

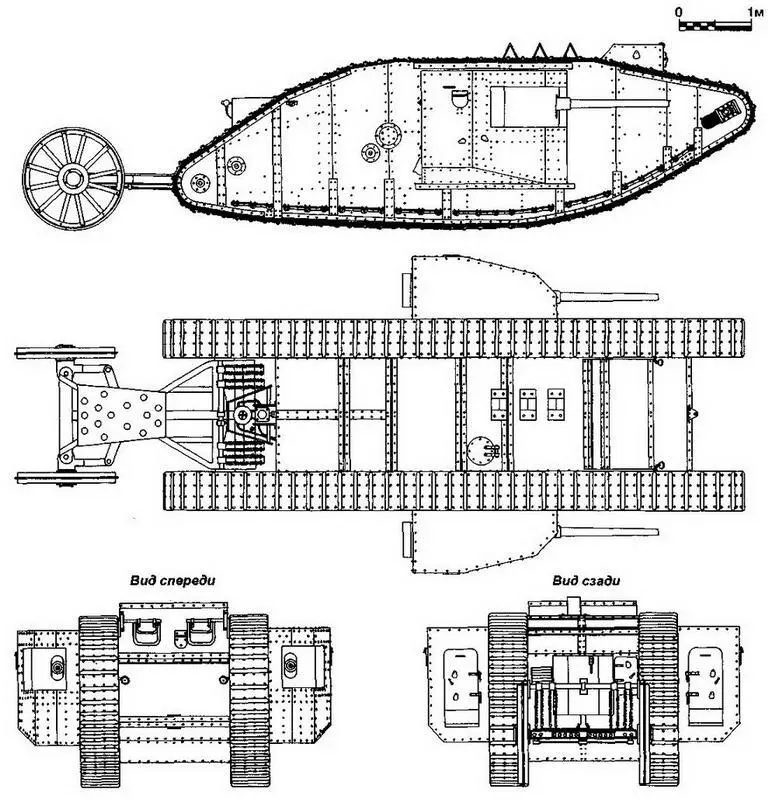

Mk I

В отличие от первых опытных образцов, собиравшихся из котельного железа или катаной неброневой стали, корпус Mk I изготавливали из листов катаной брони толщиной 5—12 мм. Делали корпус так: листы мягкой стали нарезали, сверлили в них отверстия под заклепки, затем закаливали и с помощью болтов и заклепок скрепляли уголками и стальными полосами.

Поскольку начальник Управления вооружений отказался поставлять артиллерийские орудия для "сомнительных" машин, Адмиралтейство выделило морские 57-мм (6-фунтовые) скорострельные пушки "Гочкис" с длиной ствола 40 калибров. Их скорострельность составляла 15 — 20 выстр./мин, эффективная дальность стрельбы — до 1800 м. Пушка монтировалась в спонсоне на тумбовой установке. Ее вращающаяся часть опиралась на неподвижное основание боевым штырем и фиксировалась соединительным кольцом. Для наводки служил рычаг-правило, управление огнем осуществлялось пистолетной рукояткой со спусковым крючком, от движущегося казенника наводчика защищал боковой щит. Амбразуру спонсона перекрывал цилиндрический щит, связанный с вращающейся частью и имевший вертикальные вырезы для пушки и оптического прицела. Вырез для пушки закрывал щиток, прикрепленный к люльке. Цилиндрический щит часто заклинивало при попадании между ним и стенками корпуса пуль, мелких осколков или просто камней. 57-мм выстрелы (332 шт.) укладывались в нижней части спонсонов и на стеллажах между боковыми стенками, 6272 пулеметных патрона — в коробках с внутренней стороны щитов установок. Стрельбу из пушки наводчик вел, стоя на коленях на деревянном настиле — фальшполу спонсона, под которым укладывали ЗИП. При откате казенник пушки почти достигал капота двигателя. Стреляные гильзы выбрасывали через отверстие в нижней части двери спонсона. Кроме пушек, танки вооружались 3 — 4 пулеметами "Гочкис", производство которых англичане начали в Ковентри в 1915 году. Огонь из лобового пулемета вел командир. Амбразуры пулеметов снабжали откидными крышками. Сзади в спонсоне была дверь с наружными петлями, под дверью крепилась ступенька. Имелись также лаз в крыше корпуса и узкая дверь в кормовой стенке справа, за радиатором. В бортах спонсонов и рубки делались лючки с внешними заслонками для стрельбы из личного оружия. Револьверы считались важным оружием — экипажи проходили специальные курсы стрельбы из них. Действительно — в бою, при окружении танкистам приходилось отстреливаться от пехотинцев противника.

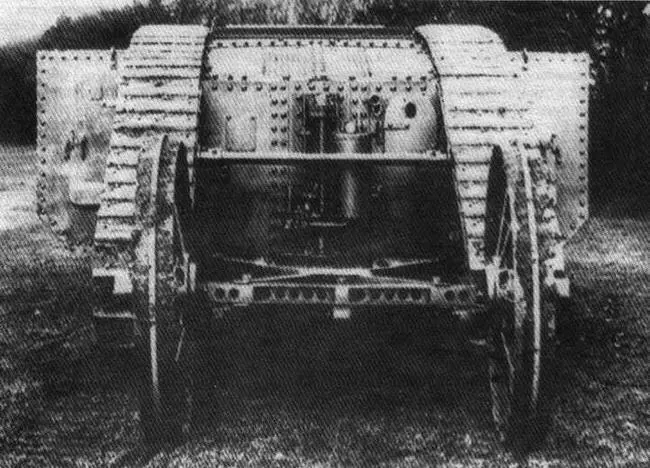

Вид па танк сзади. Посередине кормовой стенки корпуса размещен гидравлический домкрат для подъема хвоста, справа от него — узкая дверь для посадки экипажа.

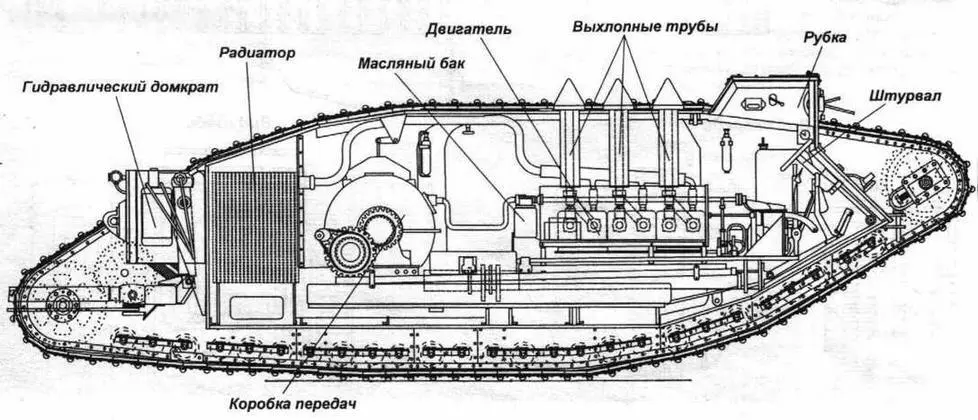

Компоновка танка Mk I

В апреле 1916 года Суинтон предложил изготовить половину заказанных танков пулеметными — это не противоречило назначению танков и способствовало ускорению производства. Так появилось деление танков на "самцов" (пушечные или пушечно-пулеметные) и "самок" (пулеметные). Задачей последних было уничтожение пехоты в окопах и прикрытие "самцов" от ее атак.

Танк-"самка" вооружался 4 пулеметами "Виккерс" калибра 7,7 мм и 1 — 2 пулеметами "Гочкис". Каждый спонсон нес по два "Виккерса" в цилиндрических установках с бронировкой кожуха ствола. Люк-лаз с откидной дверью в задней стенке пулеметного спонсона имел высоту 30 см и позволял протиснуться только ползком и боком, а в случае пожара был почти бесполезен. Размещение вооружения в тесных спонсонах, на небольшой высоте от земли и в сочетании с плохим обзором допускало стрельбу лишь на малых дальностях, но для этого танки и строились. Боекомплект пулеметов состоял из 30 080 патронов.

Двигатель и коробка передач были заимствованы от тяжелого колесного трактора "Фостер", разработанного для ВМФ. Карбюраторный шестицилиндровый бесклапанный двигатель "Даймлер" [* Марка "Даймлер" не должна удивлять — компания "Инглиш Даймлер Мотор" была основана в Ковентри еще в 1896 году.] жидкостного охлаждения мощностью 105 л.с. (78,3 кВт) устанавливался на раме в средней части танка вдоль его продольной оси и занимал объем 1x1,5x0,7 м, так что по бокам от него оставались проходы шириной всего 0,35 м. Выхлопные трубы выводились вверх на крышу, оснащались эжекторами, но глушителей не имели и прикрывались от дождя и засорения скобами. Выхлоп вверх демаскировал танк искрами, нередко поджигал брезент, сложенный на крыше. Некоторые экипажи сами ставили глушители из пустых банок из-под масла, обкладывали трубы мокрыми мешками или глиной. Трубчатый радиатор с вентилятором располагался у задней стенки корпуса и соединялся с системой охлаждения двигателя трубой, проходящей под крышей. Отбор мощности на вентилятор осуществлялся от коробки передач. Два бензобака по 114 л каждый, обеспечивавшие запас хода в 38 км, размещались по бокам от рубки между внутренними и наружными стенками бо- . ковых выступов. Неудивительно, что рядом крепились огнетушители. К карбюратору бензин подавался самотеком. Если при движении танк сильно наклонялся, подача бензина прерывалась, и кто-то из членов экипажа переливал его из бака в карбюратор бутылкой. Запуск двигателя производился П-образной рукояткой, расположенной над коробкой передач, силами 3 — 4 членов экипажа. Это было небезопасно-известен случай, когда в момент начала работы двигателя танкист упал, поскользнувшись на масляном пятне, а вырвавшаяся из его рук рукоятка размозжила ему голову.
