М. Барятинский - Бронеколлекция 2003 № 01 (46) Амфибии Красной Армии

В кормовой части САУ, отделенной броневой перегородкой, находился двигатель ГАЗ-А с алюминиевой головкой. С целью повышения компактности силового отделения двигатель располагался поперек корпуса. Системы двигателя, коробка передач и агрегаты трансмиссии (ведущие колеса, бортовые передачи, фрикционы и тормоза) были в основном заимствованы у танка Т-38. Ходовая часть была также унифицирована с танком Т-38, за исключением направляющих колес, взятых от Т-37.

Масса машины составляла 4,2 т, экипаж— 3 человека, броня — 9 мм. Максимальная скорость — 45 км/ч.

СУ-45 получилась слишком тяжелой, вследствие чего ее тягово-динамические качества оказались низкими, а надежность недостаточной.

Второй образец имел массу 3,4 т, экипаж — 2 человека. Механик-водитель, он же наводчик, располагался слева, заряжающий— справа. Боекомплект — 51 выстрел и 1100 патронов. Машина защищалась 8-мм броней.

В 1936 году на московском заводе «Компрессор» еще на опытном Т-38 смонтировали аппаратуру для дымопуска и огнеметания. В конце года машина успешно прошла полигонные испытания. Было принято решение о переработке установочных чертежей химического оборудования применительно к серийному Т-38. Однако танк ХТ-38 серийно не изготавливался.

В 1939 году в НИИ № 20 была разработана телемеханическая группа танков, включавшая телетанк ТТ-38, вооруженный пулеметом ДТ и огнеметом КС-61Т (боекомплект 1512 патронов и 45 л огнесмеси), и танк управления ТУ-38, вооруженный аналогичным образом. Телетанк мог нести также и подрывной заряд, а огнемет давать 15—16 односекундных выстрелов на дальность 28 м.

В 1936 и 1937 годах на заводе № 37 было выпущено 1228 танков Т-38 (из них 165 с радиостанцией), затем последовал годичный перерыв, а в 1939 году цеха покинули еще 112 машин. Однако еще в 1935 году Т-38 начали выпускать на Горьковском автомобильном заводе, изготовив 36 танков этого типа. Последнее обстоятельство, по-видимому, и подтолкнуло газовцев на разработку собственной амфибии — «в пику» москвичам.

Малый плавающий танк ТМ

Малый плавающий танк ТМ во время испытаний

В результате этого негласного соревнования появился «Танк Молотова», или ТМ, созданный на базе Т-37. Работами над ним непосредственно руководил главный инженер ГАЗа В.Данилов. Танк был длиннее, чем Т-37: вместо двух тележек опорных катков с каждого борта установили три. Масса машины составляла 4,5 т. Коническая башня с пулеметом ДТ располагалась справа, место механика-водителя— слева. Движение на плаву осуществлялось с помощью гребного винта. К основным особенностям ТМ можно отнести наличие двух двигателей ГАЗ-М1, установленных параллельно; использование в качестве бортовых фрикционов нормальных дисковых сцеплений ГАЗ-АА в сочетании с дисковыми тормозами ГАЗ-ААА и блокировку двигателей через передние концы коленчатых валов. Еще одним важным новшеством стало использование в качестве органа управления рулевого колеса.

В 1937 году удалось изготовить два танка ТМ — один отправили в Кубинку на НИБТПолигон, другой оставили для испытаний на заводе. По своим водоходным качествам он превосходил Т-37А, однако перед Т-38 иных значимых преимуществ не имел и серийно не выпускался.

Для замены же танков-амфибий Т-37А и Т-38 предназначался легкий плавающий танк Т-40, спроектированный под руководством главного конструктора Н.А.Астрова. Он был принят на вооружение 19 декабря 1939 года и считается лучшим отечественным плавающим танком предвоенного периода (подробнее о нем— в «Бронеколлекции» № 4 за 1997 год, «Легкие танки Т-40 и Т-60»).

Компоновка танка — классическая, с передним расположением трансмиссии— была аналогична компоновкам почти всех советских плавающих танков 1930-х годов. В средней части машины находилось отделение управления, совмещенное с боевым. Место механика- водителя размещалось справа. Его сиденье, регулировавшееся по высоте, положению вдоль оси танка и наклону спинки, крепилось к днищу корпуса. Сиденье командира — мотоциклетного типа, вращающееся и регулируемое по высоте — также крепилось к днищу.

Танк имел частично сварной, частично клепаный корпус длиной 3361 мм шириной 1760 и высотой (без башни) 950 мм. Дополнительных поплавков, как на Т-37А, не было. Башня цилиндрической формы высотой 580 мм и внутренним диаметром 824 мм была смещена к правому борту. В распоряжении механика-водителя имелись смотровые щели в откидном лобовом щитке и в правом борту корпуса, у командира — четыре смотровые щели в башне. Каждый член экипажа имел свой посадочный люк. Как и в случае с Т-37А, Т-38 производился с двумя типами корпусов и башен. Их форма зависела от времени выпуска того или иного танка и от завода-поставщика — Ижорского или Подольского машиностроительного.

Вверху: башня танка. Отличается от штатной удлиненной передней частью в свят с установкой 20-мм пушки. Внизу: крыша МТО. На переднем плане — глушитель, за ним — заглушенное окно воздухооттока и лючок за.зивной горловины радиатора, слева — бронеколпак над окном воздухопритока

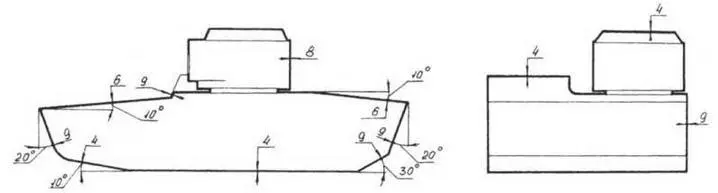

Схема бронирования танка Т-38

Вооружение состояло из 7,62-мм пулемета ДТ («Дегтярев танковый») образца 1929 года, смонтированного в шаровой установке, обеспечивавшей быстрое наведение на цель и фиксацию в любом положении. Основным отличием ДТ от пехотного образца являлось наличие выдвижного металлического приклада, что позволяло уменьшать или увеличивать его длину для удобства ведения огня, а после окончания стрельбы максимально сокращать размеры пулемета для более удобного размещения стрелка во время похода. Еще одним отличием было применение вместительного дискового магазина с трехрядным расположением патронов. Для наведения пулемета на цель использовался диоптрический прицел, регулировавшийся в горизонтальной и вертикальной плоскостях и в зависимости от дальности стрельбы устанавливавшийся на 400, 600,800 и 1000 м, и мушка, укрепленная в окне шаровой установки.

Компоновка танка Т-38 (продольный разрез и план):
