М. Барятинский - Бронетанковая техника третьего рейха

Sd.Kfz. 7 — артиллерийский полугусеничный тягач. Машины разных лет выпуска отличались маркой и мощностью двигателя, формой капота и крыльев.

Sd.Kfz. 7/1 — 2 cm Flakvierling 38 auf Fahrgestell Zugkraftwagen 8t — 20-мм счетверенная автоматическая зенитная пушка в кузове с решетчатыми откидными бортами. Боевая масса 11,55 т, экипаж 10 человек. Боекомплект перевозился на специальном прицепе. С 1943 года кабина водителя и передняя часть двигателя защищались 8-мм броней. Изготовлено 319 единиц.

Sd.Kfz.7/2 —3,7 cm Flak 36 auf Fahrgestell Zugkraftwagen 8t —37-мм автоматическая зенитная пушка Flak 36.

Боевая масса 11,05 т, экипаж 7 человек. В остальном аналогична Sd.Kfz.7/1. Изготовлено 123 единицы.

Sd.Kfz.7/6 — вариант с бронированной кабиной и кузовом.

Тягач Sd.Kfz.7 в первую очередь использовался для буксировки 88-мм зенитных пушек Flak 18 и Flak 36 как в частях ПВО, так и в тяжелых противотанковых дивизионах Вермахта. Кроме того, тягач применялся для буксировки 150-мм тяжелых полевых гаубиц sFH 18 и трейлеров.

Использовался на всех театрах вплоть до конца Второй мировой войны. На 1 марта 1945 года в германской армии насчитывалось 3602 тягача Sd.Kfz.7.

Тягач производился по лицензии в Италии фирмой Breda. Итальянский вариант Breda-61 имел 130-сильный двигатель и правое расположение руля.

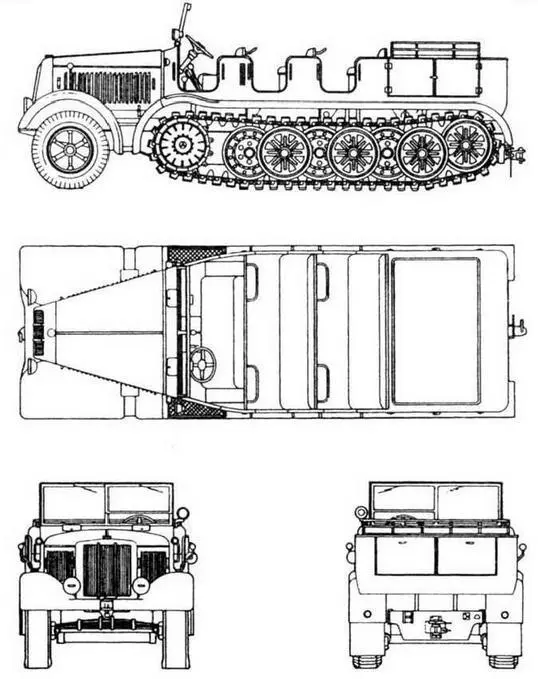

Sd.Kfz.7

Самоходная установка с 20-мм счетверенной автоматической зенитной пушкой Sd.Kfz.7/1. Нормандия, июнь 1944 года

БОЕВАЯ МАССА, т: 9,75.

ГРУЗОПОДЪЕМНОСТЬ, т: 1,8.

ТЯГОВОЕ УСИЛИЕ, т: 8.

ЭКИПАЖ, чел.: 11.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина — 6850, ширина — 2400, высота — 2620, клиренс — 400.

ДВИГАТЕЛЬ: Maybach HL 62TUK, 6-цилиндровый, карбюраторный, четырехтактный, рядный, жидкостного охлаждения; мощность 140 л.с.(130 кВт) при 2600 об/мин; рабочий объем 6191 см³.

ТРАНСМИССИЯ: двухдисковое сухое сцепление, четырехскоростная коробка передач, демультипликатор, двойной дифференциал, гидравлические и пневматические тормоза.

ХОДОВАЯ ЧАСТЬ: управляемый передний мост, размер шин 9.75-20, подвеска — поперечная полуэллиптическая листовая рессора; гусеничный движитель каждого борта состоял из шести сдвоенных обрезиненных опорных катков, размещенных в шахматном порядке, ведущего колеса переднего расположения (зацепление гребневое), направляющего колеса с натяжным механизмом; подвеска балансирная на полуэллиптических листовых рессорах; ширина гусеницы 360 мм.

СКОРОСТЬ МАКСИМАЛЬНАЯ, кмАс 50. ЗАПАС ХОДА, км: 258.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. — 24; глубина брода, м —0,8.

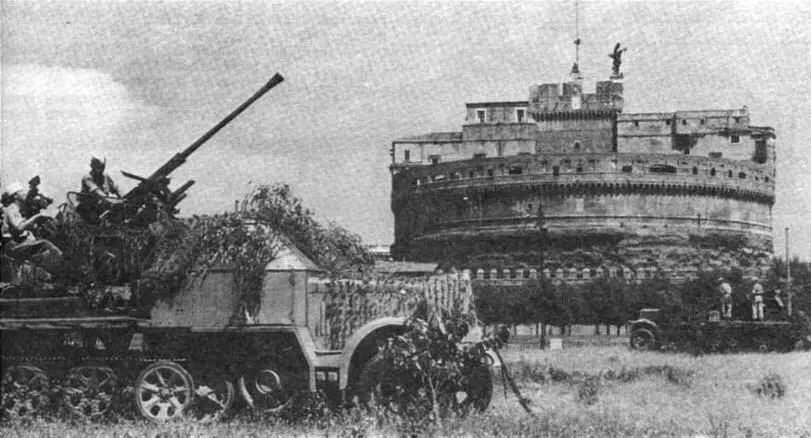

Две самоходные полубронированные зенитные установки sd. Kfz.7/2 с 37-мм автоматическими пушками на позиции у замка Святого Ангела в Риме, 1944 год

Разработан в 1932 году для Красной Армии по советскому заказу, вскоре аннулированному. Серийно производился для Вермахта с 1934 по 1945 год фирмами Daimler-Benz, Krupp и Krauss-Maffei. Изготовлено 3450 единиц

Серийные модификации:

Sd.Kfz.8— основная производственная модель, выпускавшаяся в четырех вариантах (DBs 7, DBs 8, DBs 9 и DBs 10), отличавшихся друг от друга главным образом маркой и мощностью двигателя, массой и габаритными размерами. На части машин устанавливался дизель мощностью 180 л.с.

8,8 cm Flak 18(Sf) auf Zugkraftwagen (St)— 88-мм зенитная пушка на шасси тягача Sd.Kfz.8. Полностью бронированные кабина и двигатель (толщина брони 8— 14,5 мм). Боевая масса 20 т, экипаж 9 человек. Изготовлено 10 единиц.

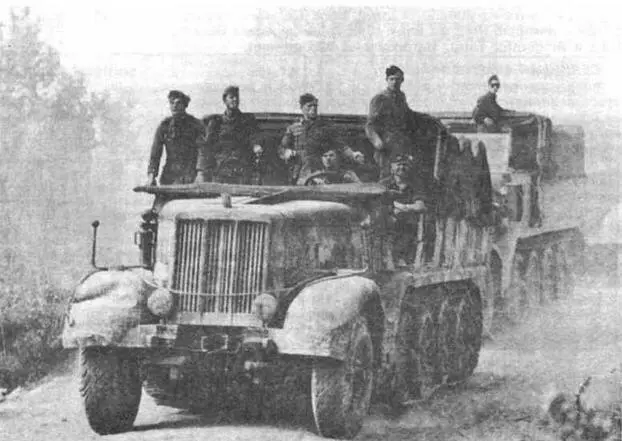

Sd.Kfz.8

Тягач Sd.Kfz.8 использовался для буксировки 150-, 170- и 210-мм тяжелых артиллерийских орудий. На 1 марта 1945 года в войсках оставалось 1125 машин этого типа.

88-мм самоходные пушки принимали участие в боевых действиях в Польше и Франции в составе 8-го тяжелого противотанкового дивизиона (8. schwere Panzerjägerabteilung).

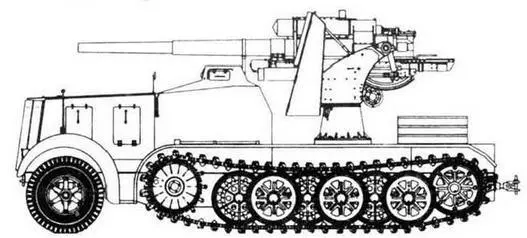

12-тонный тягач Sd.Kfz.8 с 88-мм зенитной пушкой Flak 36

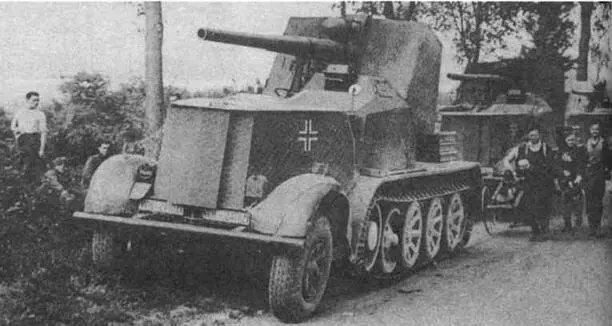

8.8 cm Flak l8(Sf) auf Zgkw. 12t

88-мм зенитная пушка на бронированном шасси тягача Sd.KfzJ

БОЕВАЯ МАССА, т: 12,15.

ГРУЗОПОДЪЕМНОСТЬ, т: 2,55.

ТЯГОВОЕ УСИЛИЕ, т: 12.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина-7400, ширина — 2500, высота— 2800, клиренс —400.

ДВИГАТЕЛЬ: Maybach HL 85TUKRM, 12-цилиндровый, карбюраторный, четырехтактный, V-образный, жидкостного охлаждения; мощность 185 л.с.(136,2 кВт) при 2500 об/мин; рабочий объем 8520 см³.

ТРАНСМИССИЯ: однодисковое сухое сцепление, четырехскоростная коробка передач (4+1), демультипликатор, двойной дифференциал, гидравлические и пневматические тормоза.

ХОДОВАЯ ЧАСТЬ: управляемые передние колеса, размер шин 11.25-20, подвеска — полуэллиптическая поперечная листовая рессора; гусеничный движитель каждого борта состоял из шести сдвоенных обрезиненных опорных катков, расположенных в шахматном порядке, ведущего колеса переднего расположения (зацепление гребневое), направляющего колеса с натяжным механизмом, подвеска индивидуальная торсионная; ширина гусеницы 400 мм.

СКОРОСТЬ МАКСИМАЛЬНАЯ, км/ч; 51.

ЗАПАС ХОДА, км: 250.

Самый тяжелый немецкий полугусеничный тягач периода Второй мировой войны. Разрабатывался и серийно выпускался фирмой FAMO. С 1938 по 1945 год изготовлено 2727 единиц.

Серийные модификации:

Sd.Kfz.9 — полугусеничный тягач, подобный по конструкции всем предыдущим. Две основные производственные модели отличались друг от друга варкой и мощностью двигателя, а также другими незначительными деталями.

8,8 cm Flak 37 auf Zugkraftwagen 18t — 88-мм зенитная пушка на шасси тягача Sd.Kfz.9 с полностью бронированной кабиной и двигателем. Толщина брони в— 14,5 мм. Боевая масса 25 т, экипаж 9 человек. Изготовлено 15 единиц.

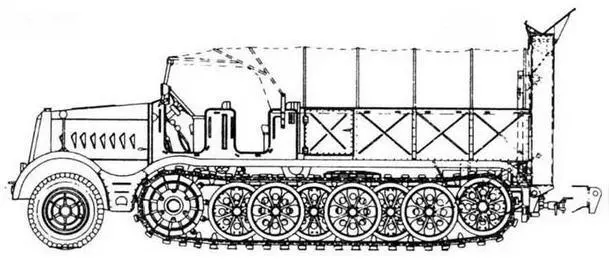

Sd.Kfz.9

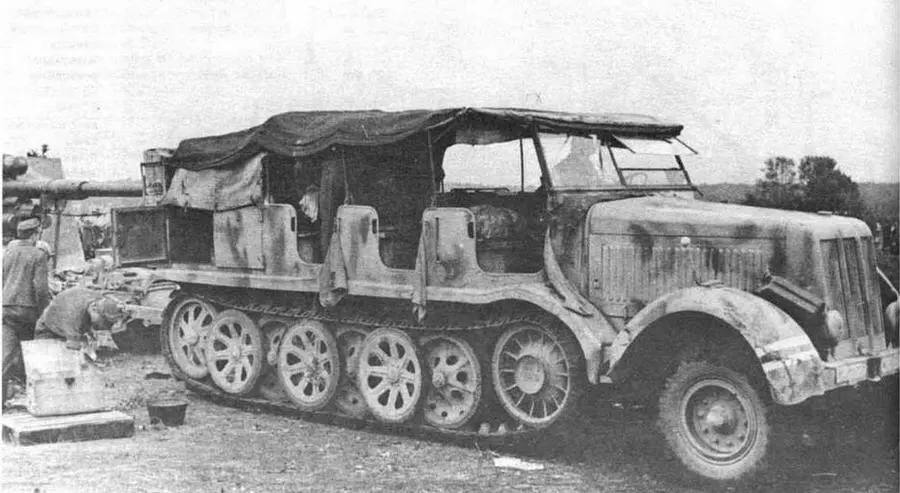

Sd.Kfz.9 — самый тяжелый тягач Вермахта

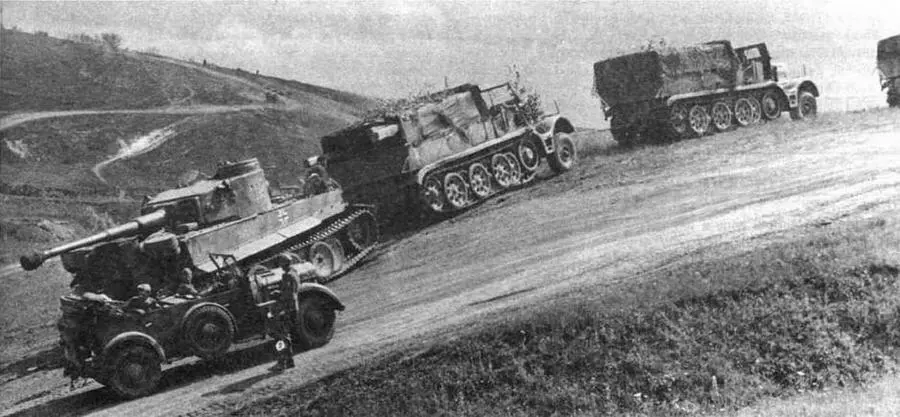

Для буксировки танка Tiger приходилось "запрягать" два 18-тонных тягача Sd.Kfz.9
