На дульной части ствола закреплен щелевой пламегаситель, снижающий ослепляющее воздействие дульного пламени на стрелка.

Ложе винтовки изготавливается из клееной фанеры. Приклад имеет оригинальную рамочную конструкцию, причем окно в прикладе образует спереди пистолетную рукоятку, обеспечивающую надежное удержание оружия при стрельбе, а верхний гребень приклада снабжен «щекой», повышающей удобство прицеливания.

Практически одновременно с проведением конкурса на самозарядную снайперскую винтовку в СССР велись работы по созданию специального снайперского винтовочного патрона. Такой патрон был создан и принят на вооружение в 1967 г.: 7,62×54 мм R (индекс 7 Н1). В последнее время к СВД был принят также патрон с повышенной пробивной способностью 7 Н14. Пуля этого патрона имеет заостренный сердечник из инструментальной стали У-12, закаленный на высокую твердость, и, по сути, является бронебойной пулей.

Возможно также ведение стрельбы штатными винтовочными патронами 7,62×54 мм R.

Питание патронами производится из отъемного магазина емкостью 10 патронов. Примечательно, что конструкция магазина предложена Е. Ф. Драгунову А. С. Константиновым, тем самым, чья винтовка проходила конкурсные испытания параллельно с СВД. После израсходования последнего патрона из магазина подаватель магазина поднимает вверх останов затвора, который блокирует затворную раму в крайнем заднем положении. Таким образом, стрелок информируется о необходимости снова зарядить винтовку.

Защита от случайных выстрелов обеспечивается неавтоматическим флажковым предохранителем. При включении он запирает шептало спуска и одновременно ограничивает ход затворной рамы назад, предотвращая случайное отпирание затвора.

Открытые механические прицельные приспособления СВД включают секторный прицел с делениями до 1200 м и регулируемую мушку на высоком основании.

Основной прицел винтовки – оптический 4-кратный прицел ПСО-1 (индекс 1 П43), установленный на кронштейне, закрепленном на левой стороне ствольной коробки. Сетка этого прицела имеет градуировку для стрельбы на 1300 м.

Со снайперским патроном 7 Н1 для серий по 5 выстрелов на дистанции 300 м кучность составляет 1,24 угловой минуты (по современным стандартам НАТО она не должна превышать значение в 1 угловую минуту).

Принятая на вооружение в 1963 г. снайперская винтовка СВД поступала на вооружение мотострелковых подразделений мотострелковых и танковых дивизий, в воздушно-десантные войска, по численности превышавшие аналогичные войска всех остальных стран мира, вместе взятых, а также во множество подразделений, частей и соединений специального назначения Советской армии, КГБ и МВД СССР. Командование воздушно-десантных войск и армейского спецназа неоднократно выражало пожелание сделать СВД более компактной в походном положении с тем, чтобы ее можно было десантировать парашютным способом вместе со снайпером (из-за большой длины штатные СВД сбрасывались с парашютом в контейнерах, а снайперы десантировались без оружия и после приземления были вынуждены тратить время на поиск контейнеров с оружием).

Кроме большой длины, к недостаткам СВД военные относили также демаскирующий эффект выстрела и сильную отдачу, оставляющую синяки на плече стрелка.

Для устранения этих недостатков Главным ракетно-артиллерийским управлением Советской армии были инициированы опытно-конструкторские работы по модернизации СВД.

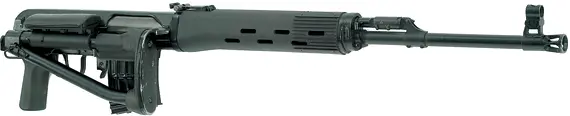

Конструкторами Ижевского машиностроительного завода были спроектированы два варианта СВД со складывающимся прикладом. Один из них, со стволом длиной 620 мм, предназначался для сухопутных войск. Он получил обозначение СВДС-А (А – «армейский»). Другой вариант предназначался для воздушно-десантных войск, он был снабжен укороченным до 590 мм стволом. Его обозначение – СВДС-Д (Д – «десантный»).

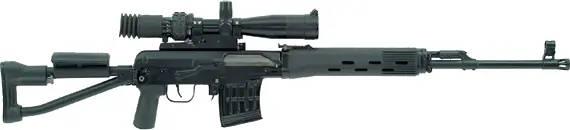

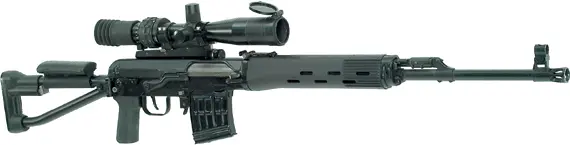

По результатам полигонных и войсковых испытаний в 1995 г. было принято решение принять на вооружение только десантный вариант под обозначением «7,62 мм снайперская винтовка Драгунова, складная (СВД-С)». Ей присвоили индекс ГРАУ 6 В3.

Как и базовая модель, модернизированная винтовка СВД-С является самозарядным оружием. Ее механизмы автоматики работают за счет использования энергии пороховых газов, отводимых при выстреле из канала ствола. В отличие от СВД газовый регулятор отсутствует.

Затвор снабжен тремя си мметрично расположенными боевыми выступами, что делает запирание надежным и однообразным.

Ударно-спусковой механизм допускает ведение стрельбы только одиночными выстрелами.

Механизмы автоматики действуют следующим образом.

При выстреле часть пороховых газов, следующих за пулей, устремляется через газоотводное отверстие в стенке ствола в газовую камеру, давит на переднюю стенку газового поршня и отбрасывает поршень с толкателем, а вместе с ними и затворную раму в заднее положение. При отходе затворной рамы назад затвор открывает канал ствола, извлекает из патронника гильзу и выбрасывает ее из ствольной коробки наружу, а затворная рама сжимает возвратную пружину и взводит курок (ставит его на взвод автоспуска).

В переднее положение затворная рама с затвором возвращается под действием возвратного механизма, затвор при этом досылает очередной патрон из магазина в патронник и закрывает канал ствола, а затворная рама выводит шептало автоспуска из-под взвода автоспуска курка и курок становится на боевой взвод.

Запирание затвора осуществляется его поворотом влево и захождением боевых выступов затвора в вырезы ствольной коробки.

Для производства очередного выстрела необходимо отпустить спусковой крючок и нажать на него снова. После освобождения спускового крючка тяга продвигается вперед и ее зацеп заскакивает за шептало, а при нажатии на спусковой крючок зацеп тяги поворачивает шептало и разъединяет его с боевым взводом курка. Курок, поворачиваясь на своей оси под действием боевой пружины, наносит удар по ударнику, а последний продвигается вперед и производит накол капсюля-воспламенителя патрона. Происходит выстрел.

Для повышения удобства транспортировки длина ствола СВД-С уменьшена до 565 мм (по сравнению с 620 мм у СВД). При этом толщина стенок ствола увеличена, что повысило его прочность и способствовало повышению стабильности боя винтовки. В канале ствола выполнены 4 правосторонних нареза. На его дульной части закреплен пламегаситель, длина которого уменьшена по сравнению с пламегасителем СВД. Гарантированная живучесть ствола составляет 10 000 выстрелов.
