Для метания гранаты используется энергия пороховых газов специального метательного патрона на базе штатного патрона 7,62×39 мм.

При этом пороховые газы при выстреле метательного патрона воздействуют не непосредственно на дно гранаты, а на специальный поршень, который выталкивает гранату из канала ствола гранатомета и запирает (отсекает) пороховые газы в камере, чем обеспечивается бесшумность и беспламенность выстрела.

Гранатомет снабжен продольно-скользящим затвором винтовочного типа, которым осуществляется перезаряжание гранатомета метательными патронами с казенной части оружия и запирание канала ствола.

Метательные патроны подаются из 8-зарядного магазина, вставляемого в рукоятку гранатомета. При этом гранатомет является дульнозарядным, так как граната вводится в ствол гранатомета со стороны дульной части.

Граната удерживается в стволе пружинными отгибами в стенках ствола. В полете граната стабилизируется вращением – на корпусе гранаты имеются готовые выступы, входящие при заряжании гранаты в нарезы канала ствола.

Граната кумулятивная, ее начальная скорость составляет 100–175 м/с.

Эффективная дальность стрельбы 100–150 м, наибольшая дальность прицельной стрельбы – 300 м. Граната пробивает стальную плиту толщиной 10 мм.

С переходом Советской армии на патрон 5,45×39 мм аналогичный «Тишине» бесшумный стрелково-гранатометный комплекс был создан на базе укороченного 5,45 мм автомата АКС-74У.

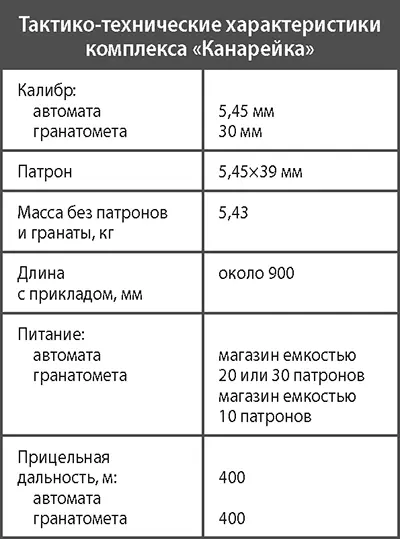

Комплекс получил название «Канарейка» (индекс ГРАУ 6 С1), в подразделения специального назначения Советской армии он поступал с начала 1980-х гг. В состав комплекса входят автомат АКС-74УБ, прибор бесшумной и беспламенной стрельбы ПБС-4, бесшумный гранатомет БС-1 М.

Концепция комплекса осталась без изменений. Незначительным доработкам подвергся гранатомет.

Главная из них – переход на метательные патроны, выполненные на базе гильзы штатного 5,45 мм автоматного патрона.

Внешне гранатомет практически неотличим от прежней модификации. Специальная модификация укороченного автомата АКС-74У, АКС-74УБ – оснащена узлами крепления гранатомета. При сохранении общей конструкции гранатомета и гранаты и их общего вида конструкторам удалось повысить как эффективность боевой части гранаты, так и дальность стрельбы из гранатомета.

Дальность стрельбы из гранатомета БС-1 М составляет 400 м.

Бронебойно-зажигательная граната (ВОГ-Т) пробивает броневую плиту толщиной 15 мм. Имеется также учебная граната с инертной боевой частью.

При стрельбе из автомата используются его штатные прицельные приспособления.

Прицельным приспособлением гранатомета в «Тишине» является откидывающаяся рамочная планка, а в «Канарейке» – откидывающаяся стойка, имеющая целик, совмещаемый при стрельбе со штатной мушкой автомата.

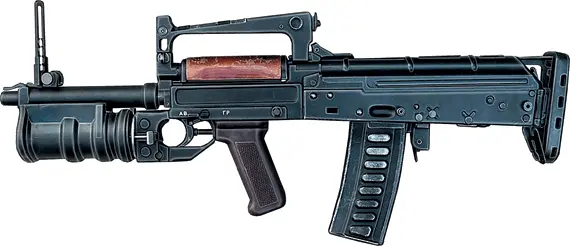

Автоматно-гранатометный комплекс ОЦ-14 «Гроза» разработан в начале 1990-х гг. для вооружения бойцов спецподразделений милиции, действующих в условиях плотной городской застройки. При этом конструкторы стремились создать оружие, обеспечивающее надежное поражение открыто расположенной живой силы, в том числе и в средствах индивидуальной бронезащиты, легкой бронетехники и автотранспорта и дающее при этом минимальное число рикошетов. Учитывалось также то обстоятельство, что установка необходимого для решения этих задач подствольного гранатомета на оружие классической компоновочной схемы существенно ухудшает баланс этого оружия. Кроме того, для облегчения внедрения нового комплекса в серийное производство было решено в максимальной степени унифицировать его с серийным 5,45 мм автоматом Калашникова АКС-74У.

Опытный образец комплекса был продемонстрирован в 1994 г. В его состав вошли автомат, подствольный гранатомет ГП-25, специальные патроны СП. 5 и СП. 6, осколочные выстрелы ВОГ-25 и ВОГ-25 П.

Автомат спроектирован по компоновочной схеме «буллпап» с размещением механизмов автоматики и магазина за рукояткой управления огнем. Это позволило существенно сократить длину оружия, уменьшить его «подскок» под действием силы отдачи, а при наличии подствольного гранатомета – обеспечить баланс с расположением центра тяжести оружия в районе рукоятки управления огнем.

Несмотря на использование компоновочной схемы «буллпап», автомат по своему устройству близок к АКС-74У, в нем используются многие узлы и детали этого автомата. Принцип действия его механизмов автоматического перезаряжания основан на использовании энергии пороховых газов, отводимых при выстреле из канала ствола. Запирание канала ствола производится поворотом затвора вокруг продольной оси.

Курковый ударно-спусковой механизм позволяет вести стрельбу из автомата одиночными выстрелами и длительными очередями. Переключатель режимов стрельбы одновременно выполняет функции предохранителя. Он находится на левой стороне ствольной коробки у основания рукоятки управления огнем. Эта рукоятка и спусковой крючок используются для управления огнем как из автомата, так и гранатомета.

Спусковой крючок связан тягой с ударно-спусковым механизмом гранатомета, а толкателем – со спусковой тягой автомата. Переключение спуска производится флажком, включающим тягу или толкатель.

Стрельба из автомата ведется специальными патронами 9×39 мм СП. 5 (7 Н8) или СП. 6 (7 Н9), снайперским и повышенной бронепробиваемости. Пули этих патронов имеют дозвуковую скорость, что обеспечивает эффективное применение глушителя звука выстрела. Они отличаются также высоким останавливающим действием и практически не дают рикошетов при стрельбе в стесненных городских условиях.

Питание патронами автомата производится из 20-зарядного магазина.

Гранатомет стреляет 40 мм выстрелами ВОГ-25 и ВОГ-25 П с осколочными гранатами.

Заряжание гранатомета производится с дульной части, разряжание – путем нажатия на выбрасыватель.

Автомат имеет ствол длиной 240 мм (в варианте под патрон ПАБ-9–230 мм). Его дульная часть снабжена обтюрирующими кольцевыми проточками и надульником, который удлиняет путь пороховых газов за дульный срез гранатомета.

Открытые механические прицельные приспособления автомата включают мушку и прицел, размещенные на рукоятке для переноски оружия. Мушка с ограждением смонтирована в передней части рукоятки.

Секторный прицел снабжен регулировочным барабанчиком, на гранях которого нанесены дальности в 50, 100, 150 и 200 м. Гривка прицела заменена вертикальным диском с прорезью. При повороте диска на 180° на место прорези встает отверстие диоптра.
