Продолжая двигаться вперед, ударник ударяет по бойку, боек выходит из канала затвора и разбивает капсюль патрона. Происходит выстрел.

Если крючки спускового рычага нажаты, то цикл работы автоматики повторяется.

При этом, в зависимости от характера целей стрельба ведется короткими очередями (5–10 выстрелов), длинными очередями (15–20 выстрелов) и непрерывным огнем.

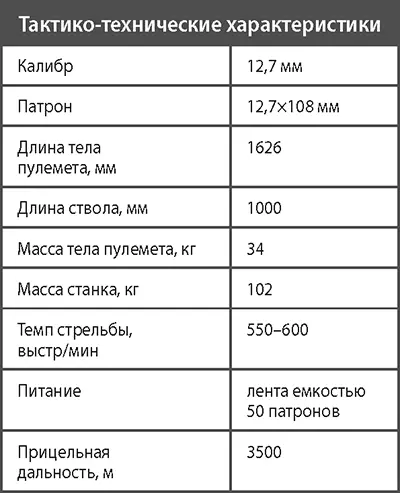

Темп стрельбы составляет 550–600 выстр/мин, боевая скорострельность достигает 80 выстр/мин.

Дальность действительного огня из пулемета по огневым точкам – 1500 м; по целям, прикрытым легкой броней, не превышающей 10 мм, – 800 м и по самолетам – 1 600 м.

Прицельная дальность при стрельбе из пулемета по наземной цели – 3500 м. Предельная дальность полета пули – около 7000 м.

Питание патронами производится из металлической ленты, рассчитанной на 50 патронов. Лента укладывается в металлическую коробку.

Пулемет изготавливал Ковровский союзный завод № 2. Дублирующее производство было организовано в Куйбышеве. В 1941 г. выпустили 1634 единицы (при плане 4000), в 1942 г. – 7400, в 1943 г. – 14 400, в 1944 г. – 14 800, за первое полугодие 1945 г. – 7300 единиц.

В сражениях Великой Отечественной войны ДШК зарекомендовал себя как мощное средство борьбы с воздушными целями, огневыми точками и легкобронированной техникой противника. После войны он был модернизирован, при этом приемник барабанного типа с односторонним питанием и нерассыпной металлической лентой был заменен горизонтальным приемником с двусторонним питанием с рассыпной металлической лентой.

Это позволило устанавливать пулемет на спаренных зенитных установках и в башнях тяжелых танков, совместно с танковыми пушками.

Модернизированный пулемет был принят на вооружение Советской армии под обозначением «12,7 мм крупнокалиберный пулемет обр. 1938/1946 гг. (ДШКМ)». Ему присвоен индекс ГАУ 56-П-542 М.

ДШКМ поступал на вооружение армий более 40 стран мира, во многих армиях он используется до сих пор.

В годы Великой Отечественной войны части Красной армии успешно применяли крупнокалиберный пулемет ДШК для борьбы с авиацией противника. Использование же этого пулемета в качестве пехотного было затруднено в связи с его большим весом – 155 кг.

По окончании войны ДШК был сохранен в системе стрелкового вооружения советской пехоты, однако уже в 1969 г. группе конструкторов в составе Г. И. Никитина, В. И. Волкова и Ю. М. Соколова было поручено разработать новый 12,7 мм пулемет, отвечающий современным тактико-техническим требованиям.

Работы по проектированию, изготовлению опытных образцов и их испытаниям были выполнены в сравнительно короткие сроки, и в 1972 г. пулемет приняли на вооружение Советской армии под обозначением «12,7 мм крупнокалиберный пулемет НСВ-12,7 («Утес»)».

Сокращение НСВ присвоено пулемету по первым буквам фамилий конструкторов – Никитина, Соколова, Волкова. Пулемету присвоен индекс ГРАУ 6 П11.

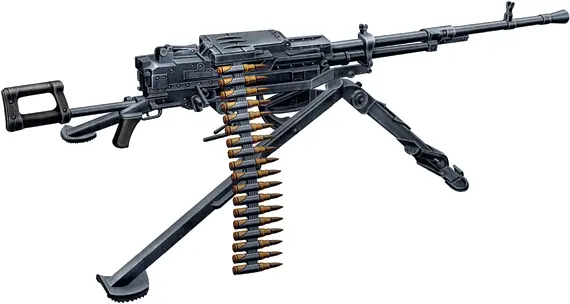

Пехотный вариант пулемета на треножном станке 6 Т7 конструкции К. А. Барышева и А. В. Степанова имеет обозначение «НСВС-12,7», индекс ГРАУ 6 П16. Для размещения на зенитных установках танков разработан вариант НСВТ– 12,7 (индекс ГРАУ 6 П17).

Воздушно-десантные войска получили пулемет в виде зенитной установки на станке 6У6, а для вооружения долговременных огневых сооружений выпускался вариант пулемета на станках 6У10 и 6У11.

Следует упомянуть также корабельную турельно-башенную пулеметную установку «Утес-М-12,7».

Пулемет зарекомендовал себя как мощное автоматическое оружие, обеспечивающее надежное поражение легкой бронетехники, воздушных целей и огневых средств противника, уничтожение живой силы противника.

Дальность действительного огня из пулемета по легкобронированным целям составляет до 800 м, по открытой живой силе, огневым средствам и воздушным целям – до 1500 м.

Пулемет отличается простотой и технологичностью конструкции. Он состоит из следующих основных частей и механизмов: ствола, ствольной коробки, затворной рамы с затвором, возвратного механизма с буферным устройством, приемника, спускового механизма и рукоятки перезаряжания.

Автоматическое действие пулемета основано на принципе использования энергии пороховых газов, отводимых из канала ствола к газовому поршню затворной рамы.

При выстреле часть пороховых газов, действующих на пулю, устремляется через поперечное газоотводное отверстие в стенке ствола в газовую камору, давит на поршень и отбрасывает подвижные части пулемета в крайнее заднее положение.

При отходе затворной рамы назад происходит отпирание канала ствола, извлечение гильзы из патронника и перемещение ее вправо, сжатие возвратной пружины и перемещение ленты в приемнике на одно звено.

Отпирание канала ствола осуществляется выведением затвора из зацепления с боевыми выступами ствольной коробки. Затворная рама в крайнем заднем положении ударяется в буфер и под действием буферной и возвратной пружин начинает движение вперед.

При движении затворной рамы в переднее крайнее положение затвор левым верхним боевым упором досылает очередной патрон в патронник, перемещается влево и, взаимодействуя своими боевыми упорами с боевыми выступами ствольной коробки, запирает канал ствола, а толкатель выбрасывает гильзу через гильзоотвод вперед. Затворная рама серьгой затвора ударяет по бойку, боек выходит из канала затвора и разбивает капсюль патрона, происходит выстрел.

Работа автоматики пулемета повторяется до тех пор, пока не будет отпущен спусковой крючок (рычаг) и пока в ленте не кончатся патроны.

Пулемет имеет ударный механизм ударникового типа. Спусковой механизм с задним шепталом позволяет вести стрельбу короткими очередями (4–6 выстрелов), длинными (10–15 выстрелов) и непрерывно.

Темп стрельбы достигает 700–800 выстр/мин. Боевая скорострельность составляет 80–100 выстр/мин.

Длина ствола равняется 1100 мм. В его канале выполнены 8 правосторонних нарезов. В казенной части канал ствола гладкий и сделан по форме гильзы. Эта часть служит для помещения патрона и называется патронником. В дульной части ствола выполнены резьба для навинчивания пламегасителя, выемки для фиксатора пламегасителя и прилив для основания стойки мушки.

Охлаждение ствола воздушное. Непрерывное ведение огня допускается до 100 выстрелов, после чего нагретый ствол должен быть охлажден или заменен запасным.

Станок 6 Т7 позволяет вести стрельбу только по наземным целям. Он состоит из основания, люльки и вертлюга. Станок складывается по-походному в компактный вьюк, который может переноситься на ремнях за спиной одного из номеров расчета.
