Р. М. Голубчик.

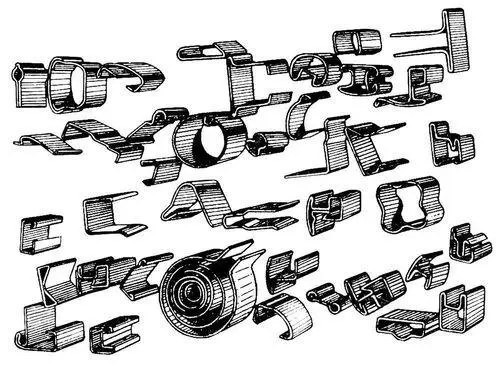

Рис. 1. Гнутые профили.

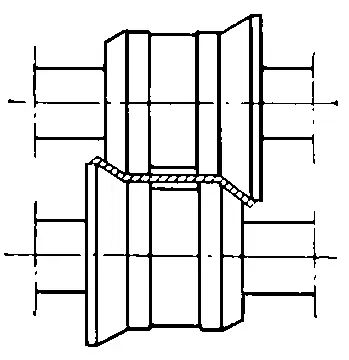

Рис. 2. Схема формовки с наборными валками.

Про'филив архитектуре, различные по своему поперечному сечению металлические, бетонные и деревянные протяжённые элементы на фасадах и в интерьерах зданий; ср. Обломы .

Профилиро'вка валко'в,конфигурация образующей рабочих (верхнего и нижнего) валков (см. Валки прокатные ). Различают начальную П. в. (профиль холодных валков при их установке в стан) и П. в. в момент прокатки (форма зазора между валками в процессе деформации металла). П. в. в момент прокатки определяет поперечную разнотолщинность полосы и зависит как от начальной П. в., так и от др. факторов (разогрев валков, износ их поверхности, прогиб и упругое сплющивание валков в очаге деформации). В более широком смысле П. в. — комплекс методов, направленных на изменение формы рабочих валков листовых станов в момент прокатки как в результате изменения собственно профиля рабочих валков, так и в результате воздействия температуры и прогиба. Наиболее действенные из известных методов: придание валкам определённой начальной формы, изменение формы валков в зависимости от температуры, изменение упругих деформаций рабочих валков (с помощью перекоса рабочих и опорных валков относительно друг друга, противопрогиба рабочих и опорных валков, применения бандажированных валков с неравномерной посадкой по длине оси, применения подбандажных скосов валков).

Р. М. Голубчик.

Профилиро'вка лица',в антропологии — степень выступания лица и его частей в вертикальной или горизонтальной плоскости. Вертикальная П. л. характеризуется общим углом лицевого профиля, углом средней (носовой) части лица и углом альвеолярной части. По величине общего угла лицевого профиля принята рубрикация: прогнатное лицо — угол до 79,9°; мезогнатное — 80,0—84,9°; ортогнатное — 85,0° и более. Горизонтальная П. л. определяет уплощённость лица на уровне корня носа и степень выступания скул. Типы П. л. являются хорошими расовыми диагностическими признаками.

Профило'граф(от профиль и ...граф ) в металлообработке, прибор для измерения неровностей поверхности и представления результатов в виде кривой линии (профилограммы), характеризующей волнистость и шероховатость поверхности . Обработку профилограммы осуществляют графоаналитическим способом. Принцип работы П. заключается в последовательном ощупывании поверхности иглой, перпендикулярной к контролируемой поверхности, преобразовании колебаний иглы оптическим или электрическим способом в сигналы, которые записываются на светочувствительную плёнку или бумагу. Первые П. появились во 2-й половине 30-х гг. 20 в. и представляли собой оптико-механические устройства с записью сигнала на кино- или фотоплёнку. В современных П. колебания иглы обычно преобразуются в колебания электрические напряжения с помощью индуктивных, ёмкостных, пьезоэлектрических и др. преобразователей.

П. состоят из 3 блоков ( рис. ): станина с измерительным столиком и приводом (I), электронный блок (II) и записывающее устройство (III) . Алмазная игла с радиусом закругления 2—12 мкм располагается в датчике П. Статическое давление иглы на измеряемую поверхность 1—20 мн (1 мн = 0,1 гс ), а в динамических условиях — в пределах 0,06—1,2 мн на 1 мкм осевого перемещения иглы. Запись профиля в приборах с электрическим преобразованием сигнала чаще всего выполняется на металлизированной бумаге. Для удобства расшифровки профилограмма вычерчивается в увеличенном масштабе. Увеличение записи измеряемых высот неровностей в вертикальном направлении возможно в диапазоне от 400 до 200 000 раз. Горизонтальное увеличение осуществляется благодаря более быстрому перемещению бумаги по сравнению со скоростью перемещения иглы (до 100 000 раз). Погрешность вертикального увеличения П. для разных видов приборов от ± 5 до ± 10%, а горизонтального — не более ± 10%. П. обычно изготавливают объединённым с профилометром , снабжают разнообразной оснасткой, обеспечивающей запись профиля деталей различной конфигурации.

Лит.: Взаимозаменяемость и технические измерения в машиностроении, М., 1972,

Н. Н. Марков.

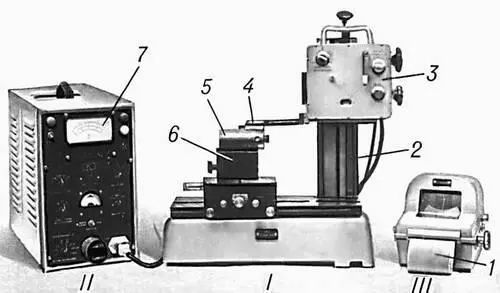

Профилограф-профиломер (модель 202 завода «Калибр») для определения высот неравномерностей от 0,03 до 80 мкм на трассе ощупывания до 36 мкм : 1 — профилограмма; 2 — стойка; 3 — привод; 4 — датчик; 5 — деталь; 6 — измерительный столик; 7 — показывающее устройство электронного блока.

Профило'метр(от профиль и ...метр ), прибор для измерения неровностей поверхности с отсчитыванием результатов измерения на шкале в виде значений одного из параметров, используемых для оценки этих неровностей,— шероховатости поверхности . Первые П. появились почти одновременно с профилографами . В П. сигнал получается от датчика с алмазной иглой, перемещающейся перпендикулярно контролируемой поверхности. После электронного усилителя сигнал интегрируется для выдачи усреднённого параметра, количественно характеризующего поверхностные неровности на определённой длине. Наиболее распространены П. с постоянной трассой интегрирования, равной рабочей длине трассы ощупывания, и отсчётом показаний по шкале после завершения ощупывания. Выпускают также П. со скользящей трассой интегрирования, меньшей длины трассы ощупывания, и отсчётом показаний в процессе перемещения иглы по поверхности. Погрешность показаний П. находится в пределах от ± 10 до ± 25%. Преобразование колебаний алмазной иглы в электрическое напряжение может осуществляться несколькими способами. В СССР выпускается П. (завод «Калибр») с механотронным преобразователем для измерения поверхностных неровностей с указанием среднего арифметического отклонения профиля ( Ra ) в пределах 0,025—5 мкм с погрешностью ± 16% при длине трассы интегрирования 3,2 мм. Прибором можно измерять внутренние поверхности при диаметре от 6 мм и больше. Совершенствование П. предполагает расширение числа усреднённых вертикальных и горизонтальных показаний, характеризующих состояние поверхностных неровностей, оснащение П. анализаторами, позволяющими оценивать неровности поверхности др. способом — через гармонические составляющие, образующие характеризующую их кривую.
