Ре'льсовая колея',два рельса (рельсовые нити), расположенные на определённом расстоянии один от другого, прикрепленные к опорам (шпалам) железнодорожного пути рельсовыми скреплениями. Для большинства железных дорог мира нормальная ширина Р. к. на прямых участках 1435 мм , в СССР — 1520 мм (с допусками +6, —4 мм ). На прямых участках два рельса должны находиться на одном уровне (±4 мм ). На кривых участках пути наружный рельс по отношению к внутреннему имеет возвышение для обеспечения одинаковой нагрузки на обе рельсовые нити, снижения боковых давлений колёс на наружный рельс, уменьшения воздействия на пассажиров чрезмерных непогашенных горизонтальных ускорений. Кроме железных дорог с нормальной (широкой) Р. к., существуют участки с т. н. узкой колеей — 750 мм (стандартная) и реже 1000 мм (нестандартная). Такую колею обычно имеют подъездные пути промышленных предприятий, шахт, рудников и др.

Лит.: Чернышев М. А., Железнодорожный путь, М., 1974.

Ре'льсовая цепь(РЦ), изолированный участок ж.-д. пути, элемент системы железнодорожной автоматики и телемеханики , в котором проводниками тока служат рельсовые нити. Такие участки, называются блок-участками ( рис. ), являются путевыми датчиками, срабатывающими под воздействием колёс подвижного состава, обеспечивая связь между ним и устройствами управления — ж.-д. стрелками и сигналами. При свободной (от подвижного состава) РЦ ток путевой батареи (ПБ) проходит через путевое реле (ПР), контакты которого замыкают цепь питания лампы разрешающего (зелёного) огня светофора. При вступлении колёсных пар подвижного состава на РЦ шунтируется путевое реле, отпускается его якорь, в результате чего на светофоре зажигается запрещающий (красный или красно-жёлтый) огонь (см. Автоблокировка , Полуавтоматическая блокировка ).

Для контроля свободности РЦ в неё посылают сигнальный ток, по роду которого различают РЦ постоянного и переменного тока. По принципу действия РЦ делятся на нормально замкнутые и нормально разомкнутые. Нормальным считается такое состояние исправной РЦ, при котором на ней нет подвижного состава. В нормально замкнутые РЦ постоянно посылается ток, поэтому, кроме основных функций, они обеспечивают и контроль исправности путевых устройств, в том числе и рельсовой нити. В нормально разомкнутых РЦ путевое реле нормально не возбуждено и не контролирует исправность элементов цепи. На железных дорогах СССР (кроме сортировочных горок) применяются только нормально замкнутые РЦ.

Лит.: Брылеев А. М., Шишлаков А. В., Кравцов Ю. А., Устройство и работа рельсовых цепей, М., 1966.

И. Е. Дмитренко.

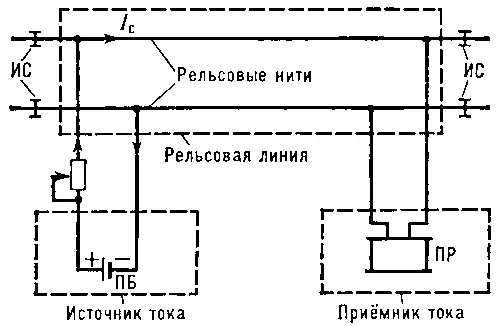

Схема рельсовой цепи: I c— сигнальный ток; ПБ — путевая батарея; ПР — путевое реле; ИС — изолирующий стык.

Ре'льсовые скрепле'ния,металлические элементы железнодорожного пути , с помощью которых концы рельсов соединяются между собой (стыковые Р. с.) и рельсы крепятся к шпалам (промежуточные Р. с.).

К стыковым Р. с. относятся накладки и болты с шайбами. Промежуточные Р. с. по конструкции бывают нераздельные, раздельные и смешанные. В нераздельных Р. с. рельс опирается на подкладку, вместе с которой прикрепляется к шпале костылями или шурупами. В раздельных Р. с. рельс прикрепляется к подкладке обычно клеммами с болтами, а подкладка — к шпале болтами или шурупами. В смешанных Р. с. имеются элементы нераздельного и раздельного скреплений. Выбор Р. с. зависит от типа рельсов, грузонапряженности пути и условий эксплуатации. В СССР Р. с. стандартизованы,

Лит.: Чернышев М. А., Железнодорожный путь, М., 1974.

Рельсосва'рочная маши'на, предназначена для электроконтактной сварки рельсов в длинные отрезки или плети, укладываемые в бесстыковой путь. Различают стационарные Р. м., работающие на специализированных рельсо-сварочных предприятиях, и передвижные — для работы в полевых условиях. В стационарных условиях сварка рельсов выполняется на поточной линии, в которую входят: станки для выправки погнутых рельсов, удаления наплывов, вырезки дефектных мест; электросварочная машина; установки для механической и термической обработки стыков и контроля их качества.

Передвижные Р. м. ( рис. ) монтируются на четырёхосной платформе, на которой установлены две П-образные качающиеся рамы со стрелой. По нижним балкам стрелы перемещаются 2 тельфера с подвешенными электросварочными головками, которые получают питание от электростанции мощностью 200 квт , установленной в конце платформы. Для подтаскивания рельсов имеются три лебёдки. Время сварки около 160 сек , усилие осадки 350 кн (35 тс ).

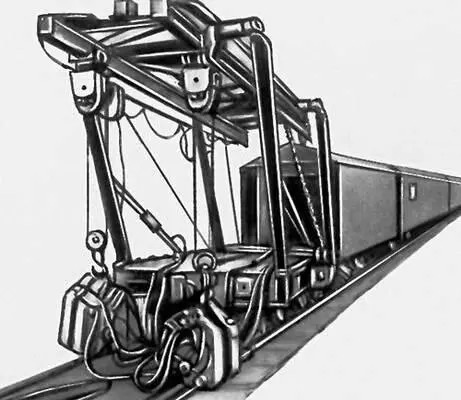

Передвижная рельсосварочная машина с П-образной рамой.

Рельсоукла'дчик, путевая машина , предназначенная для смены рельсов ж.-д. пути. Базой машины служит четырёхосная платформа, по концам которой установлены 2 портала с размещенными на них стрелой, кабиной управления и электростанцией. По стреле перемещается тележка с механизмами передвижения и подъёма, к грузовым канатам которой подвешена траверса с клещами для захвата рельсов. Одновременно с пути снимаются 2 рельса и переносятся на роликовые транспортёры платформы, а новые рельсы с платформы укладываются в путь вместо снятых. Для погрузки и разгрузки рельсов в поперечном направлении (на обочину или междупутье) средняя часть стрелы Р. вместе с тележкой может поворачиваться на поворотном круге.

Ре'льсы(англ. rails, множественное число от rail — рельс, от лат. regula — прямая палка, брусок, планка), стальные профилированные прокатные изделия в виде полос; предназначены для движения подвижного состава железных дорог и метрополитена, трамвая, локомотивов и вагонеток рудничного транспорта и монорельсовых дорог, крановых тележек, подъёмных кранов и др. передвижных, поворотных и вращающихся конструкций.
