Р. л., приходящие из космоса, несут информацию о химическом составе космических тел и о физических процессах, происходящих в космосе. Исследованием космических Р. л. занимается рентгеновская астрономия. Мощные Р. л. используют в радиационной химии для стимулирования некоторых реакций, полимеризации материалов, крекинга органических веществ. Р. л. применяют также для обнаружения старинной живописи, скрытой под слоем поздней росписи, в пищевой промышленности для выявления инородных предметов, случайно попавших в пищевые продукты, в криминалистике, археологии и др.

Лит.: Блохин М. А., Физика рентгеновских лучей, 2 изд., М., 1957; его же, Методы рентгено-спектральных исследований, М., 1959; Рентгеновские лучи. Сб. под ред. М. А. Блохина, пер. с нем. и англ., М., 1960; Хараджа Ф., Общий курс рентгенотехники, 3 изд., М. — Л., 1966; Миркин Л. И., Справочник по рентгено-структурному анализу поликристаллов, М., 1961; Вайнштейн Э. Е., Кахана М. М., Справочные таблицы по рентгеновской спектроскопии, М., 1953.

М. А. Блохин.

Рентге'новские спе'ктры,спектры испускания и поглощения рентгеновских лучей, т. е. электромагнитного излучения в области длин волн от 10 -4до 10 3 . Для исследования спектров рентгеновского излучения, получаемого, например, в рентгеновской трубке, применяют спектрометры с кристаллом-анализатором (или дифракционной решёткой) либо бескристальную аппаратуру, состоящую из детектора (сцинтилляционного, газового пропорционального или полупроводникового счётчика) и амплитудного анализатора импульсов (см. Спектральная аппаратура рентгеновская ) . Для регистрации Р. с. применяют рентгенофотоплёнку и различные детекторы ионизирующих излучений.

Спектр излучения рентгеновской трубки представляет собой наложение тормозного и характеристического Р. с. Тормозной Р. с. возникает при торможении заряженных частиц, бомбардирующих мишень (см. Тормозное излучение ) . Интенсивность тормозного спектра быстро растет с уменьшением массы бомбардирующих частиц и достигает значительной величины при возбуждении электронами. Тормозной Р. с. — сплошной, так как частица может потерять при тормозном излучении любую часть своей энергии. Он непрерывно распределён по всем длинам волн l , вплоть до коротковолновой границы l 0= hc/eV ( h — Планка постоянная, с — скорость света, е — заряд бомбардирующей частицы, V — пройденная ею разность потенциалов). С возрастанием энергии частиц интенсивность тормозного Р. с. I растет, а l 0смещается в сторону коротких волн ( рис. 1 ). С увеличением порядкового номера Z атомов мишени I также растет.

Характеристические Р. с. испускают атомы мишени, у которых при столкновении с заряженной частицей высокой энергии или фотоном первичного рентгеновского излучения с одной из внутренних оболочек ( К-, L-, М- ... оболочек) вылетает электрон. Состояние атома с вакансией во внутренней оболочке (его начальное состояние) неустойчиво. Электрон одной из внешних оболочек может заполнить эту вакансию, и атом при этом переходит в конечное состояние с меньшей энергией (состояние с вакансией во внешней оболочке). Избыток энергии атом может испустить в виде фотона характеристического излучения. Поскольку энергии E 1 начального и E 2 конечного состояний атома квантованы, возникает линия Р. с. с частотой n = ( E 1 — E 2 ) /h. Все возможные излучательные квантовые переходы атома из начального К -состояния образуют наиболее жёсткую (коротковолновую) К -серию. Аналогично образуются L-, М-, N- серии ( рис. 2 ). Положение линий характеристического Р. с. зависит от атомного номера элемента, составляющего мишень (см. Мозли закон ) .

Каждая серия характеристического Р. с. возбуждается при прохождении бомбардирующими частицами определённой разности потенциалов — потенциала возбуждения V q ( q — индекс возбуждаемой серии). При дальнейшем росте V интенсивность / линий этого спектра растет пропорционально ( V — V q ) 2затем рост интенсивности замедляется и при V » 11 V q начинает падать.

Относительные интенсивности линий одной серии определяются вероятностями квантовых переходов и, следовательно, соответствующими отбора правилами. Кроме наиболее ярких линий дипольного электрического излучения, в характеристические Р. с. могут быть обнаружены линии квадрупольного и октупольного электрических излучений и линии дипольного и квадрупольного магнитных излучений.

Р. с. поглощения получают, пропуская первичное рентгеновское излучение непрерывного спектра через тонкий поглотитель. При этом распределение интенсивности по спектру изменяется — наблюдаются скачки и флуктуации поглощения, которые и представляют собой Р. с. поглощения. Для каждого уровня Р. с. поглощения имеют резкую низкочастотную (длинноволновую) Границу n q( h n q= eV q ) , при которой наблюдается первый скачок поглощения ( рис. 3 ).

Р. с. нашли применение в рентгеновской спектроскопии, спектральном анализе рентгеновском, рентгеновском структурном анализе.

Лит. см. при ст. Рентгеновские лучи.

М. А. Блохин

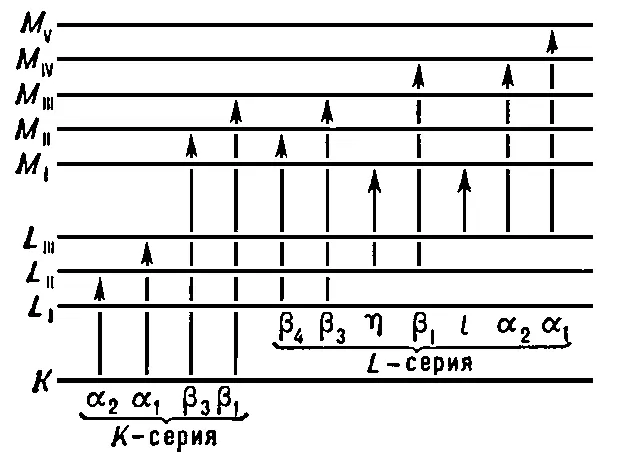

Рис. 2. Схема К-, L-, М-уровней атома и основные линии К- и L-cepий.

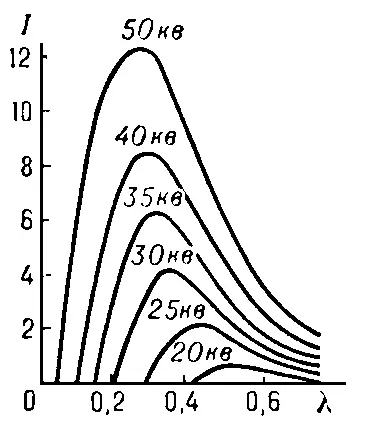

Рис.1. Распределение интенсивности I тормозного излучения W по длинам волн l при различных напряжениях V на рентгеновской трубке.

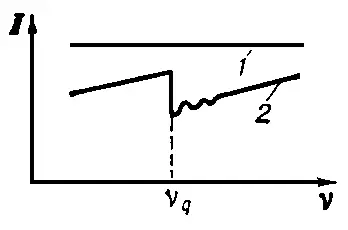

Рис. 3. Зависимость интенсивности I тормозного рентгеновского спектра от частоты n вблизи n q: 1 — без поглотителя; 2 — после прохождения поглотителя.

Рентге'новский гонио'метр,прибор, с помощью которого можно одновременно регистрировать направление дифрагированных на исследуемом образце рентгеновских лучей и положение образца в момент возникновения дифракции. Р.г. может быть самостоятельным прибором, регистрирующим на фотоплёнке дифракционную картину; в этом случае он представляет собой рентгеновскую камеру. Р. г. называют также все гониометрические устройства, являющиеся составной частью рентгеновских дифрактометров и служащие для установки образца и детектора в положения, соответствующие условиям возникновения дифракции рентгеновских лучей.
