Линейное разрешение многих методов Р. т. составляет от 20 до 1 мкм, угловое разрешение —от 1' до 0,01“. Чувствительность определяется контрастом в интенсивностях дифрагированных лучей от «удачно» и «неудачно» ориентированных областей и от «совершенных» и «искажённых» областей кристалла.

Методы Р. т. различаются по области используемых углов дифракции, по характеру выявляемых дефектов (макроскопические дефекты, дефекты кристаллической решётки), степени несовершенства и дефектности кристаллов, чувствительности и разрешающей способности. На рис. 1—5 приведены принципиальные схемы некоторых методов Р. т. и топограммы кристаллов, полученные этими методами. Преобразование рентгеновских изображений в видимые с последующей их передачей на телевизионный экран позволяет осуществлять контроль дефектности кристаллов в процессе различных воздействий на них при технологической обработке или при исследовании их свойств.

Лит.: Иверонова В. И., Ревкевич Г. П., Теория рассеяния рентгеновских лучей, М., 1972: Умайский Я. С., Рентгенография металлов, М., 1967; Лютцау В. Г., Фишман Ю. М., Метод дифракционной топографии на основе сканирования в широком пучке рентгеновских лучей, «Кристаллография», 1969, т. 14, в. 5, с. 835: Ровинский Б. М., Лютцау В. Г., Ханонкин А. А., Рентгенографические методы исследования структурных несовершенств и дефектов решетки в кристаллических материалах, «Аппаратура и методы рентгеновского анализа», 1971, в. 9, с. 3—35; Kozaki S., Hashizume H., Kohra K., High-resolution video display of X-ray topographs with the divergent Laue method, «Japanese Journal of Applied Physics», 1972, v. 11, № 10, p. 1514.

В. Г. Лютцау.

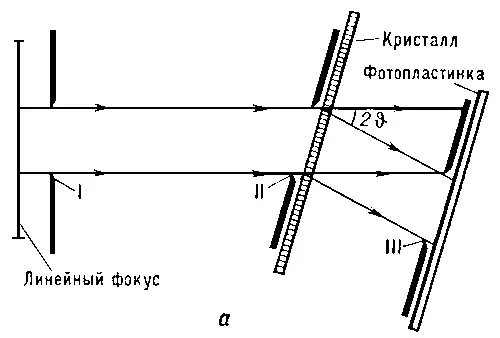

Рис. 4, а. Схема топографирования в широком параллельном пучке монохроматического рентгеновского излучения. От линейного фокуса щелями I и II формируется параллельный пучок лучей, падающий на кристалл под брэгговским углом 2J, и из дифрагированного пучка щелью III выделяется параллельный пучок, фиксируемый на фотопластинке. Для исследования больших кристаллов во время съёмки кристалл и фотопластинку можно синхронно перемещать.

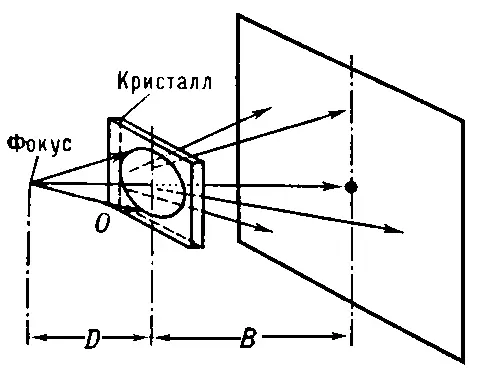

Рис. 2, а. Схема топографирования кристаллов «на просвет» по методу Фудживара. Расходящийся из «точечного» источника пучок рентгеновских лучей с непрерывным спектром при прохождении через «тонкий» (толщиной t ³ 1/m, где m — коэффициент поглощения рентгеновских лучей) кристалл создаёт его изображение. Увеличение B/D.

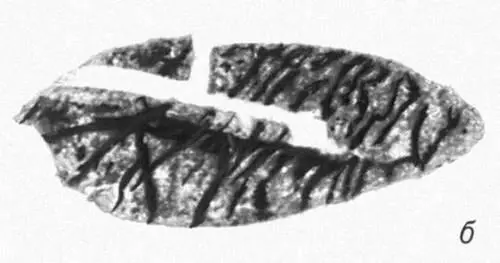

Рис. 1, б. Топограмма по Шульцу алюминииевого монокристалла. Тёмные и светлые полосы на топограмме соответствуют границам блоков в кристалле. Их ширина и цвет определяются величиной и направлением взаимного разворота блоков в кристалле.

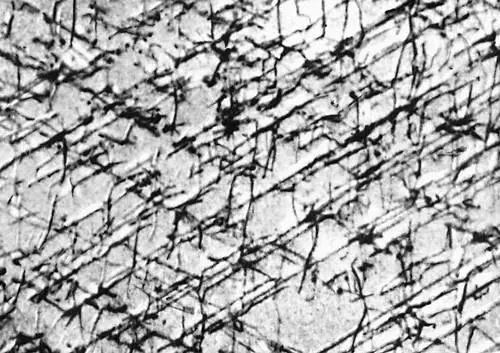

Рис. 4, б. Топограмма монокристалла кремния, полученная по методу широкого параллельного пучка.Толщина кристалла 0,3 мм . Видны отдельные ростовые дислокации (тёмные линии). Увеличено.

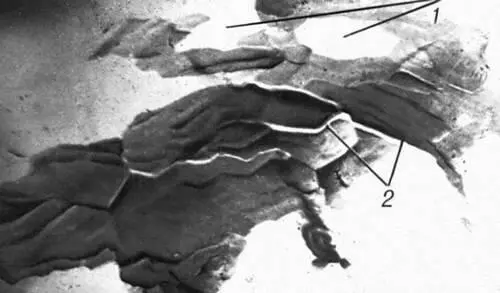

Рис. 3, б. Топограмма блочного кристалла алюминия по Бергу — Барретту. Разворот блоков в кристалле фиксируется в виде светлых участков (1) и границ между тёмными участками (2).

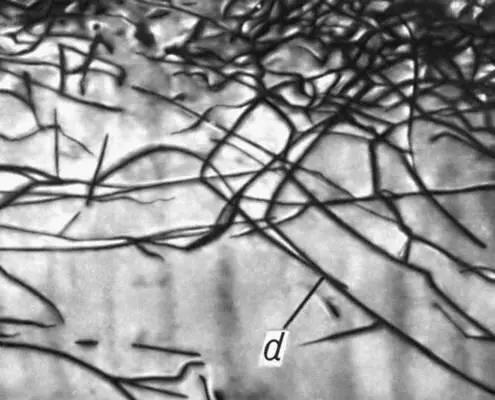

Рис. 5, б. Топограмма монокристаллов кремния, полученная по методу Ланга. Толщина кристалла 0,5 мм . Видны отдельные дислокации (d). Увеличено.

Рис. 5, а. Схема топографирования кристаллов в узком параллельном пучке «на просвет» по методу Ланга. Рентгеновские монохроматические лучи от «точечного» источника выделяются узкой (0,1 мм ) щелью так, что на кристалл попадает только излучение К a 1. Дифракционное изображение выделяется второй щелью и фиксируется на фотопластинке. Монохроматичность излучения тем выше, чем больше расстояние А и меньше ширина щели S. Для больших кристаллов необходимо синхронное возвратно-поступательное перемещение кристалла и фотопластинки (щели при этом неподвижны).

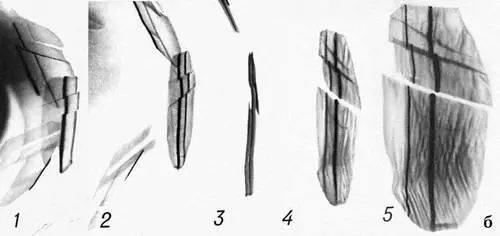

Рис. 2, б. Топограммы по Фудживара «на просвет» кристалла сапфира, полученные при расстоянии D = 100 мм и В — соответственно 50, 70, 100, 150 мм , что позволяет получать различное разрешение деталей блочной структуры кристалла. На топограмме 5 видны границы блоков (поперечные тёмная и светлая линии) и следы скольжения (тонкие зигзагообразные тёмные линии). Две параллельные вертикальные тёмные линии — следы дифракционных характеристических линий К αи К βменяющих положение на границах блоков.

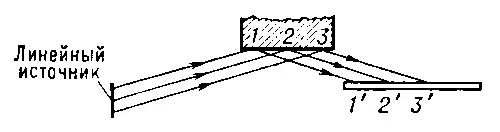

Рис. 3, а. Схема топографирования кристаллов «на отражение» по методу Берга и Барретта. Параллельный пучок монохроматического рентгеновского излучения от линейного источника падает на поверхность кристалла под брегговским углом, и дифракционное изображение фиксируется на фотоплёнке, расположенной вблизи кристалла параллельно его поверхности.

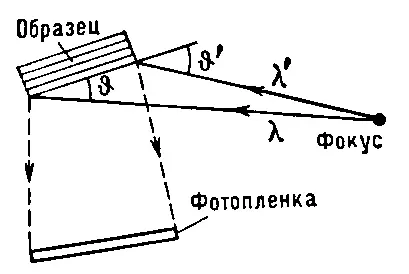

Рис. 1, а. Схема топографирования кристалла «на отражение» по методу Шульца. Расходящийся из «точечного» (диаметром 25 мкм ) фокуса пучок ретгеновских лучей с непрерывным спектром падает на кристалл под углами от J до J', удовлетворяющими условию Лауэ для лин волн от l до l'. Отраженный пучок дает его дифракционное изображение на фотопленке.

Рентге'новская тру'бка, электровакуумный прибор, служащий источником рентгеновского излучения. Такое излучение возникает при торможении электронов, испускаемых катодом, и их ударе об анод (антикатод); при этом энергия электронов, ускоренных сильным электрическим полем в пространстве между анодом и катодом, частично преобразуется в энергию рентгеновского излучения. Излучение Р.т. представляет собой наложение тормозного рентгеновского излучения на характеристическое излучение вещества анода (см. Рентгеновские лучи ) . Р. т. различают: по способу получения потока электронов — с термоэмиссионным (подогревным) катодом, автоэмиссионным (острийным) катодом, катодом, подвергаемым бомбардировке положительными ионами и с радиоактивным (b) источником электронов; по способу вакуумирования — отпаянные, разборные; по времени излучения — непрерывного действия, импульсные; по типу охлаждения анода — с водяным, масляным, воздушным, радиационным охлаждением; по размерам фокуса (области излучения на аноде) — макрофокусные, острофокусные и микрофокусные; по его форме — кольцевой, круглой, линейчатой формы; по способу фокусировки электронов на анод — с электростатической, магнитной, электромагнитной фокусировкой.
