Р. к. для исследования монокристаллов конструктивно различны в зависимости от их назначения. Существуют камеры для ориентировки кристалла, т. е. определения направления его кристаллографических осей ( рис. 3 , а, см. также ст. Лауэграмма ); Р. к. вращения-колебания для измерения параметров кристаллической решётки (по измерению угла дифракции отдельных отражений или положению слоевых линий) и для определения типа элементарной ячейки ( рис. 3 , б и в); Р. к. для раздельной регистрации дифракционных максимумов (развёртки слоевых линий), называются рентгеновскими гониометрами с фоторегистрацией; топографические Р. к. для исследования нарушений кристаллической решётки в почти совершенных кристаллах. Р. к. для монокристаллов часто снабжены системой отражательного гониометра для измерений и начальной установки огранённых кристаллов.

Для исследования аморфных и стеклообразных тел, а также растворов используют Р. к., регистрирующие рассеяние под малыми углами дифракции (порядка нескольких угловых секунд) вблизи первичного пучка; коллиматоры таких камер должны обеспечить нерасходимость первичного пучка, чтобы можно было выделить излучение, рассеянное исследуемым объектом под малыми углами. Для этого используют сходимость пучка, протяжённые идеальные кристаллографические плоскости, создают вакуум и т.д. Р. к. для изучения объектов микронных размеров применяют с острофокусными рентгеновскими трубками; в этом случае расстояние образец — фотоплёнка можно значительно уменьшить (микрокамеры).

Р. к. часто называют по имени автора метода рентгенографирования, используемого в данном приборе.

Лит.: Уманский М. М., Аппаратура рентгеноструктурных исследований, М., 1960; Гинье А., Рентгенография кристаллов, пер. с франц., М., 1961; Финкель В. А., Высокотемпературная рентгенография металлов, М., 1968; его же. Низкотемпературная рентгенография металлов, М., 1971.

В. В. Зубенко.

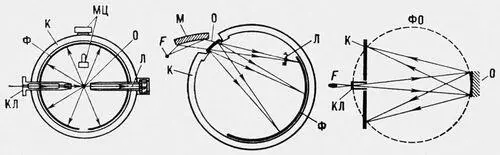

Рис. 2. Основные схемы рентгеновских камер для исследования поликристаллов: а — дебаевская камера;б — фокусирующая камера с изогнутым кристаллом-монохроматором для исследования образцов «на просвет» (область малых углов дифракции); в — фокусирующая камера для обратной съёмки (большие углы дифракции) на плоскую кассету. Стрелками показаны направления прямого и дифрагированного пучков. О — образец; F — фокус рентгеновской трубки; М — кристалл-монохроматор; К — кассета с фотоплёнкой Ф; Л — ловушка, перехватывающая неиспользованный рентгеновский пучок; ФО — окружность фокусировки (окружность, по которой располагаются дифракционные максимумы); КЛ — коллиматор; МЦ — механизм центрировки образца.

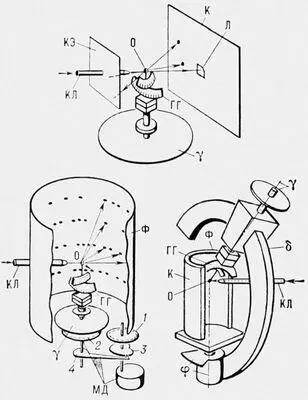

Рис. 3. Основные схемы рентгеновских камер для исследования монокристаллов: а — камера для исследования неподвижных монокристаллов по методу Л ауэ; б — камера вращения. На фотоплёнке видны дифракционные максимумы, расположенные по слоевым линиям; при замене вращения на колебание образца число рефлексов на слоевых линиях ограничено интервалом колебаний. Вращение образца осуществляют с помощью шестерёнок 1 и 2, колебания его — через капоид 3 и рычаг 4; в — рентгеновская камера для определения размеров и формы элементарной ячейки. О — образец; ГГ — гониометрическая головка; γ — лимб и ось поворота гониометрической головки; КЛ — коллиматор; К — кассета с фотоплёнкой Ф; КЭ — кассета для съёмки эпиграмм (обратная съёмка); МД — механизм вращения или колебания образца; φ — лимб и ось колебания образца; δ — дуговая направляющая наклонов оси гониометрической головки.

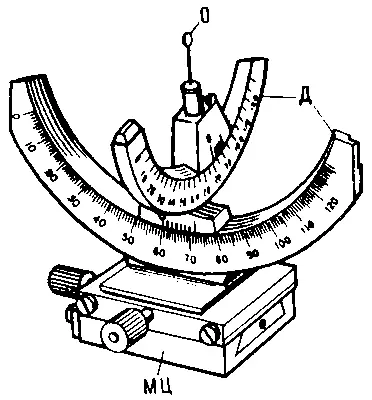

Рис. 1. Гониометрическая головка: О — образец; Д — дуговые направляющие для наклона образца в двух взаимно перпендикулярных направлениях; МЦ — механизм центрировки образца, служащий для выведения центра дуг, в котором находится образец, на ось вращения камеры.

Рентге'новская микроскопи'я,совокупность методов исследования микроскопического строения объектов с помощью рентгеновского излучения. В Р. м. используют специальные приборы — рентгеновские микроскопы. Их предел разрешения может быть на 2—3 порядка выше, чем световых, поскольку длина волны l рентгеновского излучения на 2—3 порядка меньше длины волны видимого света.

Специфичность взаимодействия рентгеновских лучей с веществом обусловливает отличие рентгеновских оптических систем от оптических систем для световых волн и для электронов. Малое отклонение показателя преломления рентгеновских лучей от единицы (меньше чем на 10 -4) практически не позволяет использовать для их фокусировки линзы и призмы. Электрические и магнитные линзы для этой цели также неприменимы, так как рентгеновские лучи инертны к электрическому и магнитному полям. Поэтому в Р. м. для фокусировки рентгеновских лучей используют явление их полного внешнего отражения изогнутыми зеркальными плоскостями или отражение от кристаллографических изогнутых плоскостей (отражательная Р. м.). Благодаря высокой проникающей способности, простоте линейчатой структуры спектра и резкой зависимости коэффициента поглощения рентгеновского излучения от атомного номера элемента Р. м. можно осуществить по методу проекции в расходящемся пучке лучей, испускаемых «точечным» источником (проекционная, или теневая, Р. м.).

Отражательный рентгеновский микроскоп содержит микрофокусный источник рентгеновского излучения, изогнутые зеркала-отражатели из стекла (кварца с нанесённым на него слоем золота) или изогнутые монокристаллы и детекторы изображения (фотоплёнки, электроннооптические преобразователи ) . На рис. 1 приведена схема хода лучей в рентгеновском микроскопе с 2 зеркалами, повёрнутыми друг относительно друга на 90°. Получение высокого разрешения в отражательной Р. м. ограничивается малым углом полного внешнего отражения (угол скольжения < 0,5°), а следовательно, большими фокусными расстояниями (> 1 м ) и очень жёсткими требованиями к качеству обработки поверхности зеркал (допустимая шероховатость ~10 ). Полное разрешение отражательных рентгеновских микроскопов определяется дифракционным эффектом (зависящим от l) и угловой апертурой, не превышающей угла скольжения. Например, для излучения с l = 1 и угла скольжения в 25' дифракционное разрешение не превышает 85 (увеличение до 100 000 раз). Изображения, создаваемые отражательными рентгеновскими микроскопами даже при точном выполнении профиля их зеркал искажаются различными аберрациями оптических систем (астигматизм, кома).
