При использовании для фокусировки рентгеновского излучения изогнутых монокристаллов, помимо геометрических искажений, на качество изображения влияют структурные несовершенства монокристаллов, а также конечная величина брэгговских углов дифракций (см. Дифракция рентгеновских лучей ) .

Отражательные рентгеновские микроскопы не получили широкого распространения из-за технических сложностей их изготовления и эксплуатации.

Проекционная Р. м. основана на принципе теневой проекции объекта в расходящемся пучке рентгеновских лучей, испускаемых «точечным» источником ( рис. 2 ). Проекционные рентгеновские микроскопы состоят из сверхмикрофокусного источника рентгеновских лучей с фокусом 0,1—1 мкм в диаметре [например, специальная микрофокусная рентгеновская трубка или камера-обскура (диафрагма) в сочетании с обычной широкофокусной рентгеновской трубкой], камеры для размещения исследуемого объекта и регистрирующего устройства. Увеличение М в методе проекционной Р. м. определяется отношением расстояний от источника рентгеновского излучения до объекта ( а ) и до детектора ( b ): М = b/a (см. рис. 3 ).

Следовательно, объект должен находиться на малых расстояниях от источника рентгеновского излучения. Для этого фокус трубки располагается непосредственно на окне рентгеновской трубки либо на вершине иглы анода, помещенной вблизи окна трубки.

Линейное разрешение проекционных рентгеновских микроскопов достигает 0,1—0,5 мкм. Геометрическое разрешение определяется величиной нерезкости (полутени) края объекта P r зависящей от размера источника рентгеновских лучей d и увеличения М: P r= Md. Дифракционное разрешение зависит от дифракционной френелевской «бахромы» на крае: P r = а l 1/2 , где а — расстояние от источника до объекта. Поскольку а практически не может быть меньше 1 мкм, разрешение при l = 1 составит 100 (если размеры источника обеспечат такое же геометрическое разрешение). Контраст в изображении возникает благодаря различному поглощению рентгеновского излучения в областях объекта с различной плотностью или составом; чувствительность метода проекционной Р. м. определяется отличием коэффициентов поглощения рентгеновского излучения различными участками исследуемого объекта.

Проекционная Р. м. находит широкое применение для исследований микроскопического строения различных объектов: в медицине ( рис. 4 ) ,в минералогии ( рис. 5 ), в металловедении ( рис. 6 ) и др. областях науки и техники. С помощью рентгеновского микроскопа можно оценивать качество окраски или тонких покрытий, оклейки или отделки миниатюрных изделий. Он позволяет получать микрорентгенографии биологических и ботанических срезов толщиной до 200 мкм. Его используют также для анализа смеси порошков лёгких и тяжёлых металлов, при изучении внутреннего строения объектов, непрозрачных для световых лучей и электронов. Исследуемые образцы при этом не надо помещать в вакуум, как в электронном микроскопе, они не подвергаются разрушающему действию электронов. Применение в рентгеновских микроскопах различных преобразователей рентгеновских изображений в видимые в сочетании с телевизионными системами позволяет осуществлять оперативный контроль объектов в научно-исследовательских и производственных условиях.

Лит.: Уманский Я. С., Рентгенография металлов и полупроводников, М., 1969; Ровинский Б. М., Лютцау В. Г., Камера-обскура для теневой рентгеновской микроскопии, «Изв. АН СССР. Сер. физическая», 1956, т. 20, № 7; Лютцау В. Г., Рентгеновская теневая микроскопия включений, неоднородности состава зерен и примесей по их границам, «Заводская лаборатория», 1959, т. 25,.№ 3; Cosslett V. Е., Nixon W. С., X-ray microscopy, Camb., 1960.

В. Г. Лютцау.

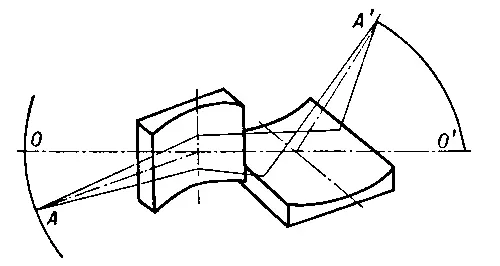

Рис. 1. Схема фокусировки рентгеновских лучей в отражательном рентгеновском микроскопе с 2 скрещенными зеркалами: OO' — оптическая ось системы; А — объект; A' — его изображение. Увеличение O'A'/OA.

Рис. 6а. Снимки микроструктуры сплава алюминия с 5% меди, полученные с помощью оптического микроскопа. Для сравнения сняты одни и те же участки сплава. Вверху и внизу представлены снимки одинаковых по составу сплавов, кристаллизовавшихся с разной скоростью охлаждения (вверху 180 град/мин , внизу 1 град/мин ). На верхнем снимке увеличение в 2,5 раза больше, чем на нижнем.

Рис. 4. Рентгеновская микрофотография среза берцовой кости человека в месте перелома (по прошествии 28 дней после перелома). Видно клеточное строение костной ткани — остеоны и остеоциты (белые точки). Увеличено.

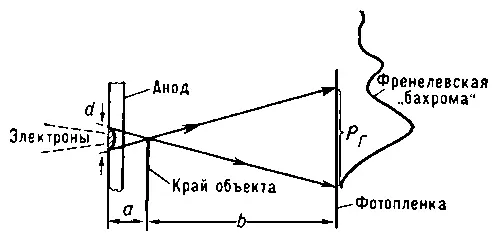

Рис. 3. Образование полутени Pr и дифракционной «бахромы» в проекционном рентгеновском микроскопе.

Рис. 5. Рентгеновская микрофотография железной руды: а — силикат железа; б — магнетит. Увеличено.

Рис. 6б. Снимки микроструктуры сплава алюминия с 5% меди, полученные с помощью рентгеновского микроскопа. Для сравнения сняты одни и те же участки сплава. Вверху и внизу представлены снимки одинаковых по составу сплавов, кристаллизовавшихся с разной скоростью охлаждения (вверху 180 град/мин , внизу 1 град/мин ). Рентгеновская микроскопия выявляет более тонкое строение микрозёрен сплава (микродендриты — тёмные полосы, скопления атомов меди по границам субзёрен — светлые линии). На верхнем снимке увеличение в 2,5 раза больше, чем на нижнем.

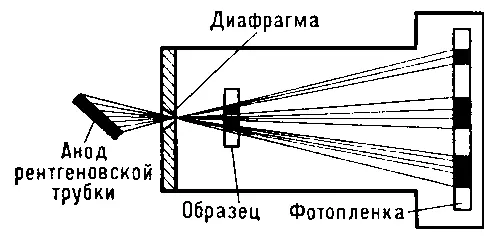

Рис. 2. Схема проекционного рентгеновского микроскопа с использованием широкофокусной рентгеновской трубки и камеры-обскуры.
