Обозначаются изоляторы условно по буквам и цифрам, «О» – опорный, «П» – полимерный изоляторы. Значение механической разрушающей силы и класс напряжения обозначаются через дефис: 10 кН-110 кВ или 20-220.

Пример расшифровки условной записи изолятора: ИОСПК-10-110/450-II-УХЛ1 ТУ 3494-001-52314081-99 – Изолятор опорный стержневой полимерный с защитной оболочкой, состоящей из кремнийорганической резины; 10 кН механической разрушающей силы на изгиб; 110 кВ класс напряжения; 450 кВ испытательного напряжения грозового импульса; может использоваться в районах со II степенью загрязнения; УХЛ – климатическое исполнение с 1 категорией размещения.

В состав подвесных изоляторов входят: изолирующая деталь из стекла или фарфора, чугунная шапка, стержень в форме пестика. Изолирующая часть скрепляет шапку и стержень, которые шарнирно соединяют изоляторы при формировании гирлянд.

Керамические опорно-стержневые изоляторы с 1990-х гг. стали проявлять свою низкую надежность. С 1998 г. к керамическим опорным изоляторам повышены технические требования и найден альтернативный опорно-полимерный изолятор. Преимущества опорных полимерных изоляторов проявляются в том, что они могут функционировать в местностях с холодным климатом и резкими перепадами температур, в сейсмически опасных зонах и в районах с загрязненной атмосферой.

Иконоскоп – это передающая трубка, накапливающая электрические заряды и преобразующая оптическое изображение в сигналы телевидения. Название передающей трубки происходит от греческих слов eikon – «изображение» и skopeo – «смотрю». Иконоскоп во многом сходен с кинескопом, приемной трубкой телевизора. Он состоит из экрана, запоминающего изображение, электронной пушки, которая создает электронный луч, и отклоняющейся системы трубки, передвигающей луч по экрану. Кроме этого, в его состав входят мозаичный фотокатод, слюдяная и сигнальные пластины, два анода, модулятор, резистор, оптическая система и колба трубки. Внешняя сторона экрана иконоскопа представляет собой слюдяную пластину с мозаикой. Мозаика состоит из нескольких миллионов микроскопических серебряных фотокатодов, которые покрыты цезием или окисленным цезием. Объектив телевизионной камеры изображение в форме проекции переносит на мозаику. Этот световой поток вызывает на светочувствительной поверхности потенциальный рельеф, распределяющий электрические заряды. С другой стороны располагается сигнальная пластина, образующая вместе с фотокатодом конденсатор.

Под воздействием света фотокатоды теряют электроны, приобретая положительный заряд. Чем сильнее освещен участок, тем больший заряд получают фотокатоды. За счет подобного процесса на мозаике воссоздается изображение в электрическом варианте. Электронная пушка выпускает луч, направление и цель которого выбирает отклоняющая система. Электронный луч в определенной последовательности обегает всю мозаику и разряжает конденсатор с помощью резистора.

Иконоскоп был запатентован С. И. Катаевым в 1931 г. Однако первую модель иконоскопа через два года сконструировал американский ученый В. К. Зворыкин. В Советском Союзе первый иконоскоп был выпущен в 1934 г.

С помощью иконоскопа сделалось возможным передавать «живые» сцены и кинофильмы при высокой освещенности. С середины XX в. стали разрабатываться и выпускаться более совершенные передающие телевизионные трубки, такие, как супериконоскоп и др. Иконоскоп накапливал заряд, поэтому стал первой телевизионной трубкой, использующей световую энергию изображения. Энергия, с помощью объектива спроецированная на мишень мозаики, была достаточно эффективна.

Иконоскоп входит в состав телевизионной камеры, в которой световое изображение превращается в электрические сигналы.

Камера-обскура (в переводе с латинского буквально – «темная комната») – это простейшее оптическое устройство (приспособление), позволяющее получить на экране изображения предметов, предшественник фотокамеры.

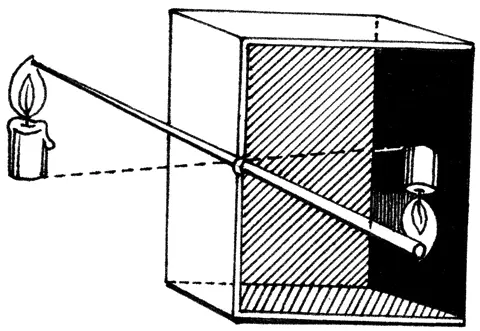

Камера-обскура.

Принцип действия камеры-обскуры заключается в следующем. Если в одной из стенок темного ящика сделать небольшое отверстие, то на противоположной стенке ящика (внутри его) образуется видимое световое изображение всех освещенных предметов, находящихся перед отверстием, при этом изображение будет перевернутым. Размеры изображаемых предметов (или, другими словами, масштаб увеличения) зависят от расстояния между отверстиями и стенкой, на которой возникает изображение. Чем больше это расстояние, тем большими будут выглядеть изображаемые предметы. При этом качество изображения находится в прямой зависимости от величины отверстия. Чем оно меньше, тем резче изображение и тем оно темнее. С увеличением отверстия резкость изображения ухудшается, зато его яркость возрастает.

Все современные фотоаппараты есть не что иное, как все та же древняя камера-обскура, только снабженная различного рода вспомогательными механизмами. Принцип действия ее остался прежним.

Этот принцип был известен ученым давно. О нем еще в середине IV в. до н. э. упоминал в одном из своих трудов великий мыслитель древности Аристотель. В то время камера-обскура в том виде, какой она стала позже, еще не была известна. Дело в том, что принцип ее действиям можно наблюдать в любом темном помещении с отверстием для света, в том числе в комнате, что и делал, по всей вероятности, Аристотель.

Такая комната и называлась первоначально камерой-обскурой. Позже по аналогии с «темной комнатной» камерой-обскурой стали называть деревянный или металлический ящик с отверстием в передней стенке, куда вставлялась простая двояковыпуклая линза в оправе, а вместо задней стенки крепилась полупрозрачная бумага или матовое стекло.

Судя по некоторым источникам, первую камеру-обскуру построил английский философ и естествоиспытатель Роджер Бэкон (1217—1294). Он предполагал пользоваться камерой-обскурой вместе с зеркалом для того, чтобы, находясь в помещении, наблюдать за проходящими мимо окон людьми. Вероятно, это была первая попытка практического использования камеры-обскуры.

В 1279 г. англичанин Джон Пенхан высказал мысль, что камеру-обскуру можно использовать для наблюдений за движением солнца. Это первый случай, когда камеру-обскуру предполагалось применить в качестве оптического прибора для научных опытов. Кстати, Джон Пенхан был в то время архиепископом Кентерберийским. Это говорит о том, что были священнослужители, в том числе и высокопоставленные, которые живо интересовались наукой и не без успеха проводили научные опыты.
