Фотографический увеличитель – устройство оптико-механическое, проецирующее на фотобумагу увеличенное изображение негатива при процессе фотопечати. Конструкция увеличителя включает осветитель, держатель негатива, проекционный объектив, экран, вертикальную штангу. Принцип действия устройства основан на прохождении светового потока, созданного осветителем, через негатив и направлении его в объектив. Объектив создает изображение кадра негатива на светочувствительном слое фотобумаги, которая находится на экране. И в светочувствительном слое появляется скрытое фотографическое изображение. Оно проявляется, фиксируется и становится позитивным – видимым. При помощи фотографического увеличителя возможна печать и с диапозитива, а также проецирование диапозитива на проекционный экран. Осветитель фотографического увеличителя – это матовая лампа накаливания, за которой находится сферический отражатель, увеличивающий световой поток, направленный лампой к негативу, для увеличения его освещенности. Концентрирует световой поток линзовый конденсор. Держатель негатива – это две планки с кадровым окном и приспособление, направляющее фотопленку. Все эти приспособления – объектив, осветитель и держатель негатива объединены в единую проекционную головку. От фокусного расстояния объектива зависит размер изображения, полученного на фотобумаге, размер этот также зависит и от расстояния между экраном и негативом, оно изменяется при движении проекционной головки по вертикальной штанге. Проекционная головка также поворачивается на 180° вокруг вертикальной оси, это необходимо, чтобы спроецировать изображение на пол, когда осуществляется печать увеличенного масштаба. Проекционная головка поворачивается и на 90° вокруг горизонтальной оси, когда изображение проецируется на стену. Проекционная головка имеет приспособление для размещения в нем коррекционных светофильтров, которые необходимы для получения цветных фотографий. Для улучшения фокусировки объектива используют целевое приспособление. Фототаймер осуществляет автоматическое включение лампы, экспонометр определяет и устанавливает экспозицию при фотопечати, цветокорректор подбирает светофильтры.

Фоторужье – фотоаппарат с длиннофокусным телеобъективом.

Держатель объектива имеет вид ружейной ложи и снабжен приспособлением для фокусировки объектива и спуска фотозатвора. При съемке держатель жестко фиксирует положение фоторужья. При помощи фоторужья осуществляется съемка дальних или труднодоступных объектов, например диких животных, не допускающих к себе близко, поэтому съемка таким фоторужьем называется фотоохотой.

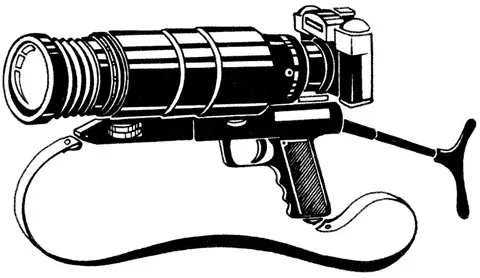

Фоторужье.

Фототрансформатор – прибор, преобразующий фотоснимки, которые сняты при наклонном положении оси фотоаппарата, в горизонтальный снимок необходимого масштаба, что используется при производстве фотоплана. Изображение снимка, полученное на экране, не отличается от горизонтального снимка, если положение объектива находится в вертикальной плоскости, если экран к ней перпендикулярен, если снимок, экран и главная плоскость объектива пересекаются по одной прямой. Чтобы обеспечить эти условия, фототрансформатор имеет приспособления-инвенсоры, сокращающие элементы, устанавливаемые в фототрансформаторе. Это изображение после получения на экране фиксируется на фотобумаге.

Фотоэлектрический экспонометр – прибор, определяющий освещенность объекта съемки фотоэлектрическими приемниками света – фоторезисторами или фотоэлементами. Они включены в цепь индикатора тока, представляющего собой гальванометр стрелочного типа. Угол отклонения гальванометра пропорционален току в цепи фотоприемника, этот угол отклонения и размер светового потока, идущего на светоприемную площадку фотоприемника, определяют освещенность объекта съемки. Показания стрелки гальванометра переходят на калькулятор, который показывает экспозиционные параметры. Индикатор тока – это светодиод, который включен в мостовую цепь. Видоискатель дает возможность наблюдать объект и определяет его освещенность. Конструкция фотоэлектрического экспонометра включает пластиковый корпус, на котором и внутри которого находятся элементы прибора: шкала измерителя, шкала светочувствительности фотоматериала, вспомогательная шкала калькулятора, шкала частот киносъемки, шкала значений диафрагмы, шкала выдержек, стрелка гальванометра, входное окно фотоэлектрического экспонометра. Существуют и экспонометры, вмонтированные в киносъемочные аппараты и связанные с механизмом диафрагмы. Но также бывают и фотоэлектрические экспонометры, калькулятор которых расположен на корпусе киносъемочного аппарата, и такие экспонометры самостоятельны.

Хромоскоп – прибор, дающий цветное изображение. Действие прибора основано на оптическом совмещении двух или трех цветоделенных черно-белых фотографических изображений, которые освещаются через специальные светофильтры, имеющие разную окраску. Впервые такой прибор был сделан в 1862 г. во Франции. Его конструктор – ученый Л. Дюко дю Орон. Этот прибор он использовал при печати цветных фотографий. Хромоскоп выделяет детали изображения, которые одновременно присутствуют на всех изображениях, которые совмещаются и не выявляются при обычной съемке в свете сплошного спектра, так как коэффициенты изображения зависят от длины световой волны. Работа прибора основана на цветоделении, при котором происходит разделение излучения спектрального состава, который отражает или испускает объект киносъемки. Излучение раскладывается на спектральные диапазоны, которые соответствуют зонам спектральной чувствительности слоев цветофотографического материала, и количество диапазонов равняется числу таких элементарных слоев, обычно их бывает три. Таким образом, получается комплект одноцветных изображений на многослойном материале. Такие изображения называются цветоделенными негативами. Цветоделение происходит при помощи селективно поглощающих сред светофильтров или красителей в элементарных слоях фотоматериала. Хромоскопы используются в спектрозональной аэрофотосъемке, в спектрозональной фотографии на черно-белой фотопленке, в микрофотосъемке в ультрафиолетовой области спектра.

Хронизатор – это электронное устройство, которое задает временные характеристики импульсов. Импульсы жестко стабилизированы во времени. Примером подобных импульсов могут служить импульсы запускающие, отчетные, которые применяются в радиолокации, электросвязи и телевизионных передающих станциях. Название хронизатора происходит от греческого слова chronos, что в переводе означает «время».
