На рис. 2 показан общий вид регулирующего блока А. у. с., содержащего наибольшее количество унифицированных узлов и деталей. Большинство блоков строится по этому типу.Его принципиальную схему см. на рис. 3 . Работа блока основана на компенсации усилий, возникающих на мембранах от давления сжатого воздуха, подводимого к камерам блока — пространствам, образованным стенками шайб и мембранами. Регулирующий блок — изодромный (пропорционально-интегральный) регулятор с настройкой диапазона дросселирования от 10 до 250% и времени изодрома от 3 сек до 100 мин. Блок состоит из узлов: усилителя мощности (камеры А, Б, В и Г), элемента сравнения (камеры Е и Ж), обратной связи (камеры Д и К), элемента изодрома (камеры Л и М ) и отключающего реле (камеры Н, О и П). К блоку подводится сжатый воздух из линии питания, от измерительного блока (датчика) и от задающего устройства. При отклонении регулируемого параметра от заданного значения возникает разность давлений воздуха на входах блока, в результате чего нарушается баланс сил, действующих на мембраны 1, 2, 3, скрепленные общим штоком 4. В зависимости от направления результирующего усилия мембранный узел перемещается вверх или вниз. При этом заслонка 5 , находящаяся на нижнем конце штока 4, открывает или закрывает сопло 6, вследствие чего давление сжатого воздуха, поступающего из линии питания блока через постоянное сопротивление, изменяется. Изменение этого давления усиливается усилителем и поступает в канал 7 и выходную линию блока, связанную с линией исполнительного механизма. Отрицательная обратная связь реализуется подачей сжатого воздуха в камеру Д . Значение коэффициента усиления регулятора (диапазона дросселирования) устанавливается настройкой дросселя 8, регулирующего поступление сжатого воздуха из канала 7 в камеру положительной обратной связи К. Элемент изодрома состоит из глухой камеры М с дросселем 11 и проточной камеры Л, в которой давление сжатого воздуха всегда следит за давлением в камере М. Время изодрома устанавливается дросселем 11 , от степени открытия которого зависит время заполнения камеры М. Дроссели 8 и 11 представляют собой игольчатые клапаны. Для перехода с автоматического управления на ручное служит отключающее реле, в котором при подаче воздуха питания в камеру П мембрана 9 перекрывает сопло 10, отсоединяя выходную линию регулятора от линии исполнительного механизма.

Лит.: Березовец Г. Т., Малый А. Л., Наджафов Э. М., Приборы пневматической агрегатной унифицированной системы и их использование для автоматизации производственных процессов, 3 изд., М.. 1965; Прусенко В. С., Пневматические регуляторы, М.— Л., 1966.

Г. Т. Березовец.

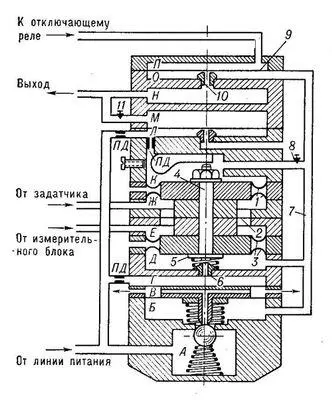

Рис. 3. Принципиальная схема регулирующего блока.

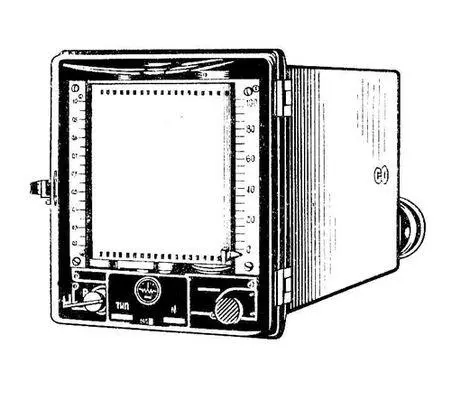

Рис. 1. Блок контроля.

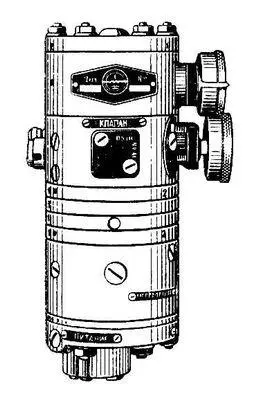

Рис. 2. Регулирующий блок 4РБ—32А.

Агрега'тные состоя'ниявещества, состояния одного и того же вещества (например, воды, железа, серы), переходы между которыми сопровождаются скачкообразными изменениями свободной энергии , энтропии , плотности и других основных физических свойств. Так, вода при нормальном давлении 101 325 н/м 2 = 760 мм рт. ст. и при 0°С кристаллизуется в лёд, а при 100°С кипит и превращается в пар. Следовательно, вода может существовать в твёрдом, жидком и газообразном А. с. К трём указанным А. с. вещества часто причисляют ещё плазму . Существование нескольких А. с. обусловлено различиями в характере теплового движения молекул (атомов) вещества и в их взаимодействии. В газах молекулы почти не взаимодействуют и движутся свободно, заполняя весь объём, в котором газ находится. У жидкостей и твёрдых тел — конденсированных систем — молекулы (атомы) расположены близко друг от друга и взаимодействуют со значительными силами. Это приводит к сохранению жидкостями и твёрдыми телами определённого объёма. Однако характер движения молекул в жидкостях и в твёрдых телах различен, чем и объясняется различие их структуры и свойств. У твёрдых тел в кристаллическом состоянии атомы совершают лишь небольшие колебания вблизи узлов кристаллической решётки; структура этих тел характеризуется высокой степенью упорядоченности — дальним порядком в расположении атомов (см. Дальний порядок и ближний порядок ). Тепловое движение молекул жидкости представляет собой сочетание малых колебаний около положений равновесия и частых перескоков из одного положения равновесия в другое. Последние и обусловливают существование в жидкостях лишь ближнего порядка в расположении молекул (атомов), а также свойственные жидкому состоянию подвижность и текучесть.

Плазму выделяют в особое А. с. вещества в связи с тем, что заряженные частицы плазмы, в отличие от нейтральных молекул обычного газа, взаимодействуют друг с другом на больших расстояниях. Этим объясняется ряд своеобразных свойств плазмы.

Переходы из более упорядоченного по структуре А. с. вещества в менее упорядоченное могут происходить как скачком при определённых температуре и давлении (см. Плавление , Кипение ), так и непрерывно (см. Фазовый переход ). Возможность непрерывных переходов (например, жидкости в пар — см. Критические явления ) указывает на некоторую условность выделения А. с. веществ. Эта условность подтверждается существованием твёрдых аморфных веществ, сохранивших структуру жидкости (см. Аморфное состояние ); нескольких видов кристаллического состояния у ряда веществ (см. Полиморфизм ); жидких кристаллов ; существованием у полимеров особого высокоэластического состояния , промежуточного между стеклообразным и жидким, и другими явлениями. В связи с этим в современной физике вместо понятия А. с. вещества пользуются более широким понятием фазы (см. Фаза в термодинамике).

Агрега'тный стано'к,специальный металлорежущий станок, построенный на базе нормализованных кинематически не связанных между собой узлов (агрегатов). Силовые узлы имеют индивидуальные приводы, а взаимозависимость и последовательность их движения задаётся единой системой управления. Независимая работа узлов станка даёт возможность создать рациональный ряд типоразмеров и унифицировать их конструкцию. Так, в 1966 в СССР и странах СЭВ принят ряд из 7 типоразмеров основных силовых узлов А. с. А. с. наиболее распространены при механической обработке, когда деталь остаётся неподвижной, а движение сообщается режущему инструменту. При этом допускается значительная концентрация операций, т. к. можно вести механическую обработку детали одновременно многими инструментами с нескольких сторон. Поскольку на А. с. производится обработка одной или нескольких деталей, они применяются главным образом на заводах массового производства. На рис. 1 показана одна из компоновок А. с., предназначенных для сверления отверстий в блоке цилиндров.
