Газопла'менная обрабо'тка,совокупность технологических процессов тепловой обработки металлов пламенем горючих газов сварочных горелок: газовая сварка, газопрессовая сварка, наплавка стали, твёрдых сплавов и различных цветных металлов; пайка (особенно медными и серебряными припоями); кислородная резка стали, флюсокислородная резка; кислородная строжка (снятие поверхностного слоя стали); кислородная вырубка дефектов стальных слитков; обдирка слитков по всей боковой поверхности с удалением дефектов наружного слоя металла (окалины, ржавчины, старой краски и др. загрязнений); термообработка металла (закалка, отжиг и др.); напыление порошкообразных материалов на поверхность металла с получением покрытий из металлических и неметаллических материалов — керамики и пластмасс; металлизация, т. е. напыление быстродвижущейся газовой струей капель жидкого расплавленного металла. Многие процессы Г. о. автоматизированы

К. К. Хренов.

Газопре'ссовая сва'рка,процесс сварки с нагревом металла газовым пламенем и осадкой (сдавливанием) нагретых деталей. Нагрев производится многопламенными сварочными горелками с большим количеством (до ста и более) небольших огней, равномерно распределённых по нагреваемой поверхности, которая за 1—2 мин частично оплавляется, после чего детали сдавливаются и соединяются. Нагрев ведётся обычно ацетилено-кислородным пламенем, осадка производится гидравлическим устройством с зажимами для прочного захвата соединяемых деталей. Г. с. производят, например, стыковку трубопроводов ( рис. ), железнодоро-

жных рельсов и т. п. Г. с. часто заменяется контактной электросваркой.

К. К. Хренов.

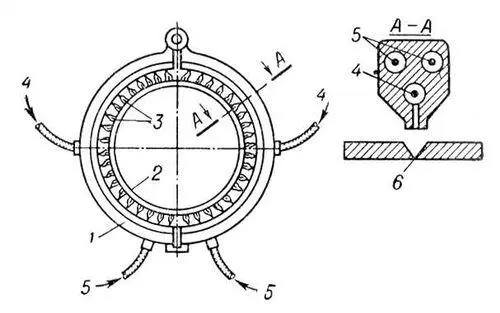

Газопрессовая сварка стыков труб: 1 — горелка; 2 — труба; 3 — огни горелки; 4 — каналы для газа; 5 — каналы для охлаждающей воды; 6 — стык труб.

Газопрово'дмагистральный, сооружение для транспортировки на большие расстояния (сотни и тысячи км ) горючих газов от места их добычи или производства к пунктам потребления.

По способу прокладки различают Г. подземные, наземные и в насыпи. Подземным способом магистральные Г. обычно укладывают в Европейской части СССР (в зоне сезонного промерзания грунта). В северных районах получила распространение надземная прокладка Г. на опорах, т. н. «змейкой». В зоне распространения многолетнемёрзлых грунтов Г. укладывают в насыпь или надземным и подземным способами. В отдельных случаях Г. располагают на опорах или подвешивают к тросам (большие овраги, реки), а также прокладывают по дну водоёмов (т. н. дюкеры).

Для предохранения труб от коррозии (внутренней или внешней) применяют антикоррозийную изоляцию, а также катодную и протекторную защиту.

Давление газа в магистральных Г. большой протяжённости поддерживается газокомпрессорными станциями.

В СССР оптимальные параметры Г.: рабочее давление 5,5 Мн/м 2 (ведётся строительство Г. на рабочее давление до 7,5 Мн/м 2 ) , степень сжатия, обеспечиваемая компрессорной станцией, 1,4—1,5; расстояние между соседними компрессорными станциями около 100—120 км, компрессорные агрегаты обладают большой единичной мощностью — от 5000 до 10 000 квт и более. Выделившаяся в Г. при транспортировке жидкость (вода, конденсат, масло и др.) улавливается в конденсатосборниках.

В конечном пункте магистрального Г. расположены газораспределительной станции, на которых давление понижается до уровня, необходимого для снабжения потребителей. Вблизи крупных городов сооружаются подземные газовые хранилища, частично неравномерность суточного газопотребления покрывается за счёт применения газгольдеров. В современных магистральных Г. в СССР применяют тонкостенные трубы больших диаметров от 720 до 1420 мм.

Первые упоминания о Г. относятся к началу нашей эры, когда для передачи природного газа в Китае применяли бамбуковые трубы. В конце 18 в. в Европе начали применяться Г. из чугунных труб, замененных в 19—20 вв. стальными, обеспечивающими транспортировку газа под более высоким давлением, чем по чугунным трубопроводам. Наибольшего размаха добыча природного газа достигла к началу 20 в. в США (20 млрд. м 3 ) , где общая протяжённость многочисленных коротких Г. достигла 22 тыс. км (1918). В 1928—31 в США построены Г. протяжённостью от 800 до 1500 км, диаметром 508—660 мм.

Развитие газопроводного транспорта в СССР до 1941 характеризовалось сооружением Г. из труб малых диаметров (100—250 мм ) для подачи газа от месторождений со сравнительно небольшими запасами природного и попутного нефтяного газа. Первый Г. дальнего газоснабжения был сооружен в США в 1944 (Г. «Теннесси»). Диаметр этого Г. около 600 мм, длина основного Г. 3300 км. В последующие годы были созданы крупные межрайонные системы Г. диаметром до 762—914 мм. В 1946—50 в СССР сооружаются первые крупные магистральные Г. для подачи газа из месторождений Саратовской обл. в Москву и из месторождений Предкарпатья в Киев и др. города Украины. Введённый в эксплуатацию в 1946 Г. Саратов — Москва из труб диаметром 325 мм протяжённостью 800 км явился первым в СССР магистральным Г. Затем построены крупнейшие магистрали: Дашава — Киев — Москва (1300 км ) , Серпухов — Ленинград ( 813 км ) , Дашава — Минск (665 км ) , Шебелинка — Белгород — Курск — Орёл — Брянск (507 км ) , Саратов — Горький —Череповец (1188 км ) . Краснодарский край — Ворошиловград — Серпухов (около 1300 км ) и др. Наиболее крупными газотранспортными системами СССР являются двухниточная система Бухара — Урал общей протяжённостью 4503 км, построенная из труб диаметром 1020 мм, пропускной способностью 21 млрд. м 3 в год, двухниточная система Средняя Азия — Центр из труб диаметром 1020 и 1220 мм, общей протяжённостью около 5500 км и пропускной способностью 25 млрд. м 3 в год. Основной отличительной чертой строительства в СССР магистральных Г. является создание единой схемы кольцевания Европейской части (см. карту), что повышает их народно-хозяйственная эффективность, обеспечивает бесперебойность и надёжность газоснабжения. Характерная особенность развития газопроводного транспорта в СССР — неуклонное увеличение удельного веса Г. больших диаметров (табл. 1).

В 1967 впервые в мировой практике стали широко применяться трубы диаметром 1220 мм, из которых сооружается Г. Средняя Азия — Центр (вторая линия) и построен Г. Ухта — Торжок.
