Г. с. на магистральных газопроводах понижают начальное давление газа (например, 5 Мн/м 2, т. е. 50 кгс/см 2 ) по одно-, двух- или трёхступенчатой схеме до 0,1 Мн/м 2 и менее, на автоматических Г. с. давление снижается с 5,5 до 3-10 -2Мн/м 2-, на газорегуляторных пунктах высокое давление (1,2 или 0,6 Мн/м 2 ) снижается до среднего (0,3 Мм/м 2 ) или низкого (300 мм вод. ст. ) .

Ю. М. Белодворский

Газорегуля'торное устро'йство,предназначено для автоматического снижения и поддержания на заданном уровне давления газа в газопроводе путем изменения количества газа, протекающего через регулирующий клапан. Г. у. состоит из регулирующего клапана, чувствительного и управляющего элементов. Различают Г. у.: прямого действия (дроссельный клапан перемещается в результате изменения конечного давления) и непрямого действия (чувствительный элемент воздействует на регулируемый орган самостоятельно источником энергии — воздухом, газом, жидкостью). Несмотря на то что Г. у. прямого действия обладают меньшей чувствительностью (по сравнению с регуляторами непрямого действия), в системах газоснабжения они нашли более широкое применение из-за простоты конструкции и удобства эксплуатации. Изменение давления газа, возникающее вследствие непостоянства его отбора, в Г. у. прямого действия ( рис. ) вызывает перемещение мембраны, а вместе с ней и изменение проходного сечения дроссельного устройства и, как следствие, уменьшение или увеличение количества газа, протекающего через Г. у.

Лит.: Газовое оборудование, приборы и арматура, М., 1963.

Н. И. Рябцев.

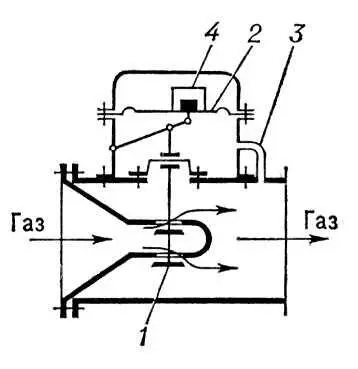

Газорегуляторное устройство прямого действия: 1 — дроссельный клапан; 2 — мембрана; 3 — импульсная трубка; 4 — пружина (груз) мембраны.

Газорегуля'торный пункт,система устройств для автоматического снижения и поддержания постоянного давления газа в распределительных газопроводах. Г. п. включает регулятор давления для поддержания давления газа, фильтр для улавливания механических примесей, предохранительные клапаны, препятствующие попаданию газа в распределительные газопроводы при аварийном давлении газа сверх допустимых параметров, и контрольно-измерительные приборы для учёта количества проходящего газа, температуры, давления и телеметрического измерения этих параметров. Г. п. сооружаются на городских распределительных газопроводах, а также на территории промышленных и коммунально-бытовых предприятий, имеющих разветвленную сеть газопроводов. Г. п., монтируемые непосредственно у потребителей и предназначенные для снабжения газом котлов, печей и др. агрегатов, обычно называют газорегуляторными устройствами. В зависимости от давления газа на входе Г. п. бывают: среднего (от 0,05 до 3 кгс/см 2 ) и высокого (до 12 кгс/см 2 ) давления (1 кгс/см 2 = 0, 1Мн/м 2 ).

Газосве'тная тру'бка,высоковольтный газоразрядный источник света, в котором используется излучение положительного столба тлеющего разряда. Г. т. изготовляют из стекла, по концам впаивают цилиндрические электроды из стали (реже никеля, алюминия и др. металлов), наполняют аргоном, неоном (реже др. газами) до давления 400—2100 н/м 2 (3—16 мм рт. ст. ) и некоторым количеством ртути, включают в сеть переменного тока через трансформатор 1,2—13 кв с магнитным рассеянием. Г. т. имеют диаметр 10—30 мм и длину 0,1—3 м. С целью расширения цветовой гаммы излучения и повышения световой отдачи внутренняя поверхность трубок покрывается люминофором. Яркость Г. т. обычно составляет около 1 кнт. Г. т. изгибают, придавая им форму букв, знаков, фигур, и применяют в рекламном, декоративном освещении, а также для сигнализации.

Г. С. Сарычев.

Газоснабже'ние,организованная подача и распределение газового топлива для нужд народного хозяйства. Для Г. используются: газы природные горючие, искусственные газы, получаемые при термической переработке твёрдых и жидких топлив в газогенераторах и термических печах (см. Газификация топлив, сжиженные газы, получаемые на газобензиновых и нефтеперерабатывающих заводах при переработке нефти и попутных газов.

Природный газ является наиболее совершенным и экономичным видом топлива, ценным сырьём для химической промышленности (см. Газовая промышленность ) . С выявлением в СССР больших ресурсов природного газа получение искусственных газов, как менее экономичное и связанное с трудоёмкими процессами, утрачивает своё значение.

Наиболее крупные потребители природного газа — ТЭС и предприятия различных отраслей промышленности (машиностроение, чёрная и цветная металлургия, промышленность стройматериалов и др.). В коммунальном хозяйстве газ используется для приготовления пищи (в квартирах жилых зданий и на предприятиях общественного питания); для технологических нужд предприятий коммунально-бытового обслуживания; для нагревания воды, расходуемой для хозяйственно-бытовых и санитарно-гигиенических целей; для отопления, вентиляции и кондиционирования воздуха жилых и общественных зданий. Общее потребление природного газа в коммунальном хозяйстве СССР в 1970 составило 24,1 млрд. м 3, т. е. увеличилось по сравнению с 1965 в 1,8 раза, а к 1975 достигнет примерно 40 млрд. м 3.

Г. городов и промышленных предприятий природными и искусственными газами осуществляется по магистральным газопроводам, транспортирующим газ от мест его добычи или производства к потребителям. Приём газа населённым пунктом или промышленным объектом производится на контрольно-распределительном пункте, где газ редуцируется до допускаемого нормами давления и поступает в городскую газовую сеть или на промышленное предприятие. Различают системы Г. централизованные, в которых распределение газа потребителям производится по городской газовой сети, и децентрализованные (местные) — от местных газогенерирующих установок или с использованием ёмкостей (цистерн, баллонов), заполненных сжиженными газами. Местные системы широко применяются в Г. жилых зданий и коммунально-бытовых предприятий малых городов и посёлков, особенно находящихся на значительном расстоянии от магистральных газопроводов.

Транспортировка сжиженных газов от газобензиновых заводов к потребителям осуществляется по продуктопроводам, железнодорожными и автомобильными цистернами, а также в баллонах; получает развитие морской транспорт сжиженных газов специальными судами — газовозами. Доставка основного количества сжиженных газов на большие расстояния производится в железнодорожных цистернах. Для перевозки сжиженных газов с заводов и кустовых баз в СССР применяются также автоцистерны ёмкостью 12—15 м 3, а на небольшие расстояния — ёмкостью 4 м 3 . Баллоны с сжиженным газом перевозятся, как правило, в специально оборудованных автомобилях.
