В. И. Григорьев.

Расплывание волнового пакета с течением времени t. В начальный момент времени частица описывается волновым пакетом y 0, в момент t — волновым пакетом y t; |y 0| 2и |y t| 2определяют вероятности обнаружить частицу в некоторой точке х; v — скорость центра пакета, совпадающая с механической скоростью частицы. Площади, ограниченные кривыми и осью абсцисс, одинаковы и дают полную вероятность обнаружения частицы в пространстве в данный момент времени.

Волновы'е движе'ния земно'й коры',волнообразно-колебательные движения земной коры, сопряжённые длительные поднятия и опускания смежных участков земной поверхности. На платформах ширина зон поднятий и опусканий составляет 500—600 км , в геосинклинальных и орогенных поясах — 30—50 км ; соответственно изменяется в 7—10 раз и скорость движений, колеблющаяся в общем от сотых долей до десятков, редко сотен, мм в год. Области восходящих движений превращаются в конечном счёте в крупные положительные структуры ( антеклизы на платформах, геоантиклинали — в геосинклиналях), области нисходящих движений — в отрицательные (соответственно синеклизы и интрагеосинклинали). В ходе геологической истории поднятия одного участка земной поверхности могут смениться опусканиями и наоборот.

Лит.: Хаин В. Е., Общая геотектоника, М., 1964.

Волногра'ф,прибор для записи профиля ветровых волн и зыби в целях последующего определения их параметров (высоты, периода) в океанах, морях и водохранилищах. Имеются В. береговые и судовые. Они состоят из приёмника, помещённого на фиксированной глубине в толще воды или на дне водоёма, и регистратора, устанавливаемого на берегу или на судне. Основные принципы действия В.: регистрация изменений гидростатического давления, вызванных прохождением волн; регистрация колебаний свободно плавающего на поверхности водоёма поплавка; регистрация времени прохождения ультразвуковых сигналов от излучателя к приёмнику после их отражения взволнованной поверхностью водоёма; регистрация изменений омического сопротивления электроконтактного или проволочного датчика при прохождении через них волн. В некоторых конструкциях В. отдельные принципы действия сочетаются. В СССР наиболее распространены В. ГМ-16, 1М-32, а также проволочные В.

Лит.: Снежинский В. А., Практическая океанография, Л., 1951; Руководство по гидрологическим работам в океанах и морях, сост. Л. С. Боришанский, Л., 1967.

С. С. Войт.

Волноло'м,брекватер, гидротехническое сооружение для защиты от волнения (ветровых волн) акватории порта, рейдовых причалов, подходов к каналам и шлюзам, береговых участков моря, озера, водохранилища и т.д. Энергия задерживаемых волн гасится на В. или отражается от него.

По конструктивным признакам и характеру работы сооружения различают В. оградительные, окружённые водным пространством, — сплошные (вертикального или откосного профиля), сквозные, плавучие, пневматические, гидравлические ( рис. ) и берегозащитные, расположенные непосредственно у берега. В. сплошные вертикального профиля могут быть гравитационного типа и свайной конструкции. В. сплошные откосного профиля возводят в виде песчаных дамб с защитным покрытием откосов или наброски из камня и бетонных массивов. Сквозные В. имеют не доходящие до дна волнозащитные экраны, опирающиеся на отдельные опоры мостового типа. Плавучие В. — заякоренные понтоны или другие плавучие устройства, гасящие часть волновой энергии. Пневматические В. используют для гашения энергии волн струи сжатого воздуха, выходящего из отверстий уложенного по дну трубопровода. Гидравлические В. осуществляют гашение волнения встречным поверхностным потоком, который создаётся струями воды, выбрасываемыми из сопел подводящих трубопроводов. Берегозащитные В. относятся к активным средствам защиты берегов. В сочетании с бунами они способствуют расширению и закреплению полосы береговых пляжей, на которых гасится энергия волн; сооружаются преимущественно из камня или бетонных массивов (см. также Берегоукрепительные сооружения , Оградительные сооружения ).

Лит.: Порты и портовые сооружения, М., 1964.

А. Г. Сидорова.

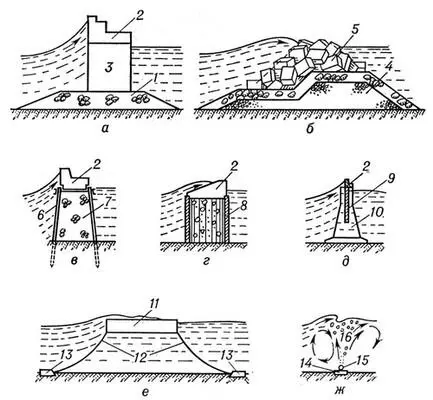

Оградительные волноломы (поперечные профили): а — гравитационная стенка вертикального профиля; б — волнолом откосного профиля; в — вертикальная стенка свайной конструкции; г — вертикальная стенка из цилиндрических оболочек; д — сквозной волнолом; е — плавучий волнолом; ж — пневматический волнолом; 1 — постель из каменной наброски; 2 — надстройка; 3 — кладка из массивов или железобетонная оболочка-понтон, заполненная камнем; 4 — каменная наброска; 5 — наброска массивов; 6 — свайные или шпунтовые ряды; 7 — каменная засыпка; 8 — железобетонная оболочка; 9 — экран из железобетонных балок; 10 — опоры; 11 — понтон или плавучее устройство с решетчатым волногасителем; 12 — якорные цепи; 13 — якоря; 14 — опоры воздуховода; 15 — воздуховод; 16 — водо-воздушный факел, увлекающий присоединённую массу воды.

Волноме'рморской, прибор для определения высоты, длины и периода волн морских , а также скорости и направления их распространения. Наиболее употребителен оптический В., который представляет собой зрительную трубу со специальными приспособлениями для измерений.

Волноме'р,прибор для измерения длины волны или частоты электромагнитных колебаний в диапазоне радиочастот. В. фактически являются частотомерами , но за ними сохраняется исторически сложившееся название В.

Принцип действия подавляющего большинства В. основан либо на явлении резонанса , когда система В. оказывается настроенной на частоту внешнего воздействия, либо на непосредственном сравнении частоты измеряемых колебаний с частотой калиброванного генератора, либо на отсчёте числа периодов измеряемых колебаний.

Волнопроду'ктор,устройство для образования волн в опытовом бассейне при испытаниях моделей судов (см. Бассейн опытовый ). В. позволяет создавать серии волн заданной длины и крутизны, идущих вдоль направления движения модели или под разными углами к нему, а также имитировать нерегулярное волнение.
