Панели для перегородок из гипсобетона ( рис. 1 ) применяют в помещениях с относительной влажностью воздуха не более 60%. Для жилых зданий панели изготовляют как сплошными, так и с проёмами для дверей и фрамуг размером «на комнату» (или на часть комнаты), высотой до 3, длиной до 6 м , толщиной 80—100 мм . Гипсобетон для панелей должен иметь предел прочности при сжатии не менее 3,5 Мн/м 2 (35 кгс/см 2 ). Требованиям звукоизоляции и прочности панелей удовлетворяет гипсобетон с объёмной массой 1250—1400 кг/м 3 . Панели изготавливаются преимущественно методом непрерывного формования на прокатных станах ( рис. 2 ).

Применяется также кассетный способ изготовления в вертикальных формах. Для перегородок, подвергающихся при эксплуатации увлажнению (например, в санитарных узлах), используют панели, изготовляемые на основе гипсоцементнопуццоланового вяжущего.

Плиты для перегородок выпускаются сплошные и пустотелые; изготовляются из гипсобетона или из гипсового теста (без заполнителей) с размерами 800 ´ 400 мм , толщиной 80—100 мм . Для формования плит применяют карусельные формовочные машины.

Панели оснований полов выпускаются размером «на комнату» или на часть комнаты, толщиной 50—60 мм . Изготовляются из гипсобетона на гипсоцементнопуццолановом вяжущем с керамзитом или древесными опилками и армируются деревянными реечными каркасами. Гипсобетон в высушенном до постоянного веса состоянии должен иметь предел прочности при сжатии не менее 7 Мн/м 2 (70 кгс/см 2 ) и объёмную массу до 1200 кг/м 3 . Укладка панелей на железобетонные плиты перекрытий осуществляется по звукоизоляционным прокладкам.

Санитарно-технические кабины — объёмные элементы, формуемые в вертикальных формах или собираемые из отдельных панелей. Для изготовления кабин применяется гипсобетон на гипсоцементнопуццолановом вяжущем. Стенки кабины армируются стальной сеткой. Поддоном кабины служит железобетонная плита, облицованная керамической плиткой.

Вентиляционные блоки — плиты высотой «на этаж», толщиной 180 мм , со сквозными вертикальными пустотами диаметром 140 мм . Изготовляются из гипсобетона на гипсоцементнопуццолановом вяжущем с песчаным заполнителем и формуются на передвижных вагонетках-формах.

Обшивочные листы (гипсовая сухая штукатурка) — листовой материал, применяемый для внутренней отделки стен и потолков в помещениях с относительной влажностью воздуха не более 70%. Листы состоят из гипсового сердечника, оклеенного картоном; изготавливаются на формовочных конвейерах и выпускаются длиной 2500—3300 мм , шириной 1200 мм , толщиной 8—10 мм . Обшивочные листы огнестойки, легко обрабатываются. Наряду с гипсовой сухой штукатуркой применяется также гипсоволокнистая сухая штукатурка, изготовляемая без картона; в качестве армирующего материала применяют органические волокнистые наполнители (измельченная древесина, бумажная макулатура и др.), добавляемые к гипсу в количестве до 10%. Из гипса и гипсобетона с лёгкими заполнителями изготовляют также теплоизоляционные плиты и блоки, огнезащитные изделия для облицовки металлических конструкций, шахт лифтов и т.п.

Лит.: Волженский А. В., Коган Г. С., Арбузов Н. Т., Гипсобетонные панели для перегородок и внутренней облицовки наружных стен, М., 1955; Мак И. Л., Ратинов В. Б., Силенок С. Г., Производство гипса и гипсовых изделий, М., 1961.

Г. С. Коган.

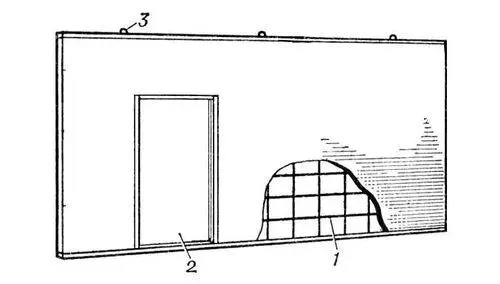

Рис. 1. Перегородочная панель из гипсобетона: 1 — каркас; 2 — дверной проём; 3 — монтажная петля.

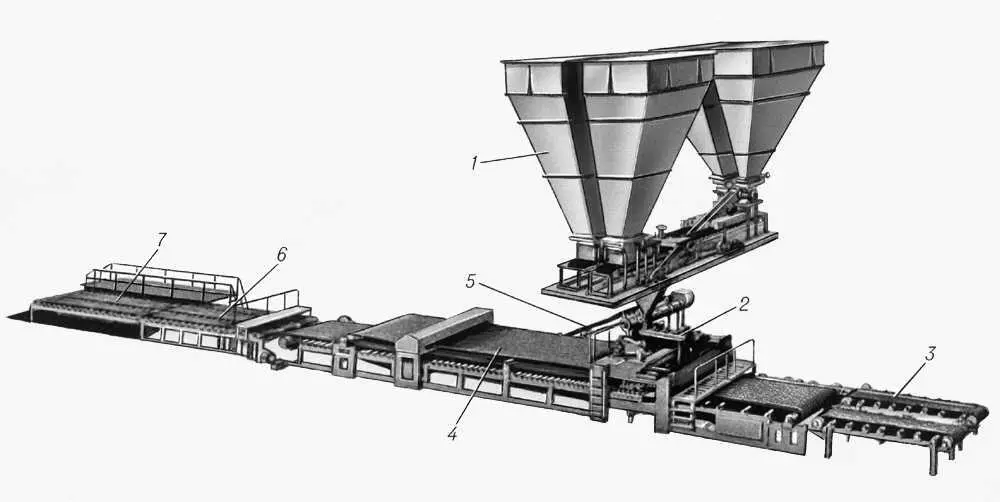

Рис. 2. Общий вид гипсопрокатной установки на базе стана модели ГПС-12: 1 — дозировочное устройство; 2 — гипсобетоносмеситель; 3 — приёмный стол; 4 — прокатный стан; 5 — устройство для возврата отходов; 6 — обгонный рольганг; 7 — кантователь.

Гипсографи'ческая крива'я(от греч. hypsos — высота и grapho — пишу), кривая в прямоугольных координатах, показывающая распространённость на Земле различных высот (на суше) и глубин (на море). Эта кривая получается, если по оси ординат отложить высоты (вверх от начала координат) и глубины (вниз от начала координат), а по оси абсцисс — площади, занятые определёнными высотами и глубинами. Г. к. показывает, что 80% рельефа Земли приходится на пространство морского дна, невысоких равнин суши и шельфа, а также высоких выровненных поверхностей. Часть кривой, отражающая профиль дна океана, называется батиграфической кривой. Г. к. впервые была построена в 1883 А. Лаппараном и в 1933 уточнена Э. Коссина. В 1959 В. Н. Степановым были пересчитаны данные для батиграфической кривой, которые внесли большие изменения в прежние представления.

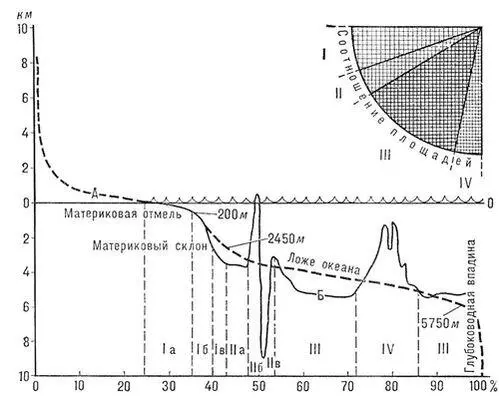

Гипсографическая кривая (А) и обобщённый профиль дна океана (Б). В верхнем правом углу рисунка дана диаграмма, показывающая соотношение площадей подводной окраины материков (I), переходной зоны (II), ложа океана (III), срединно-океанических хребтов (IV).

Гипсолю'бка, род растений семейства гвоздичных; то же, что качим .

Гипсометри'ческие ка'рты, карты, основным содержанием которых является рельеф, изображенный горизонталями с раскраской по высотным ступеням (см. также Гипсометрический метод изображения рельефа).

Гипсометри'ческий ме'тодизображения рельефа земной поверхности на географических картах, основанный на использовании горизонталей (изогипс), проводимых через определённые интервалы выбранной шкалы сечения. Возможность применения горизонталей для изображения рельефа была показана французом Дюкарла (1771). Первая карта в горизонталях на территорию Франции была изготовлена Дюпен-Триелем (1791). Начиная со 2-й половины 19 в. применение Г. м. становится основным способом изображения рельефа на общегеографических, гипсометрических и многих др. тематических картах различных масштабов. Основным преимуществом Г. м. по сравнению с другими способами является возможность достижения геометрически точного и измеримого изображения рельефа. Г. м. в сочетании с высотными отметками обеспечивает чёткую передачу основных орографических линий и точек (вершин, водоразделов, тальвегов, уступов и др.), направления и формы склонов, углов наклона, абсолютных и относительных высот. Для передачи резких нарушений рельефа (обрывов, уступов, скал и др.), не изображаемых горизонталями, дополнительно используются специальные обозначения
