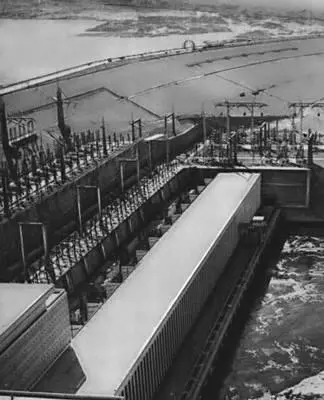

Асуанская плотина. АРЕ.

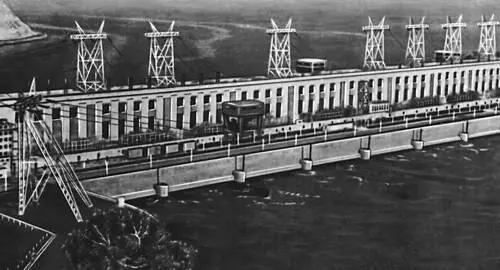

Волжская ГЭС им. В. И. Ленина.

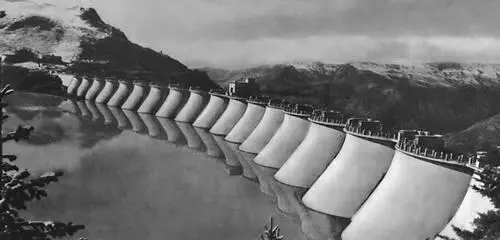

Многоарочная плотина Жирот. Франция.

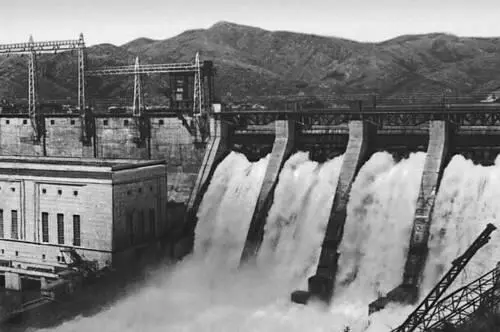

Усть-Каменогорская ГЭС.

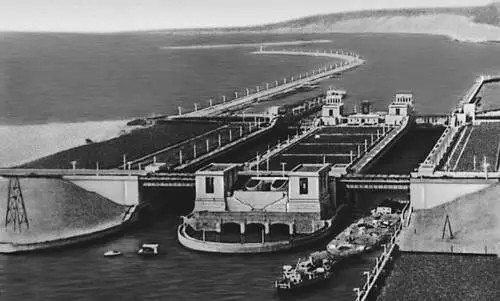

Куйбышевское водохранилище на участке судоходного шлюза.

Гидротехни'ческий бето'н, бетон, применяемый для строительства сооружений или их отдельных частей, постоянно находящихся в воде или периодически контактирующих с водной средой; разновидность тяжёлого бетона . Г. б. характеризуется стойкостью против агрессивного воздействия воды, водонепроницаемостью, морозостойкостью, прочностью на сжатие и растяжение, ограниченным выделением тепла при твердении. Требования, предъявляемые к Г. б., зависят от расположения и условий работы гидротехнических сооружений и их конструктивных элементов. Для приготовления Г. б. применяют портландцемент и его разновидности: заполнителями служат песок, щебень, гравий или галька крупностью до 150 мм и более. Качество Г. б. повышают введением в него различных добавок (воздухововлекающих, пластифицирующих, уплотняющих и др.).

Лит.: Стольников В. В., Исследования по гидротехническому бетону, М. — Л., 1962.

Гидротехни'ческий затво'р, подвижная конструкция для полного или частичного закрывания водопропускного отверстия гидротехнического сооружения (водосливной плотины, шлюза, трубопровода, рыбохода, гидротехнического туннеля и т.п.). Г. з. служит для регулирования уровня и расхода воды, пропуска плавающих тел (судов, леса, льда, наносов и пр.) в различных условиях работы гидротехнического сооружения.

Основные элементы Г. з.: подвижная конструкция, опорные части (неподвижные конструкции, заделанные в тело сооружения) и уплотнения, обеспечивающие водонепроницаемость по контакту между подвижной конструкцией и кладкой сооружения. Затворы открываются и закрываются стационарными или подвижными механизмами (лебёдки, краны, гидравлические подъёмники и т.п.), под воздействием давления воды (вододействующие Г. з.); при малых водопропускных отверстиях — вручную. Часто при маневрировании Г. з. применяют дистанционное и автоматическое управление.

Различают Г. з.: по расположению в сооружении — поверхностные (на гребне водослива) и глубинные (ниже уровня верхнего бьефа); по назначению — основные (рабочие), ремонтные, аварийные, строительные, запасные; по материалам— металлические (стальные), деревянные, железобетонные, пластмассовые, комбинированные.

Наиболее распространены поверхностные затворы механического действия ( рис. 1 ) благодаря простоте их устройства, надёжности действия, хорошим эксплуатационным и технико-экономическим показателям. Они перекрывают отверстия пролётом до 45 м и высотой до 20 м . Секторными и крышевидными затворами перекрывают пролёты, достигающие 50 м . Для перекрытия судоходных отверстий плотин, пролёт которых достигает 200 м и более, применяют поворотные фермы или рамы, клапанные и др. затворы.

Глубинные затворы ( рис. 2 ) работают под большими напорами, доходящими иногда до нескольких сотен метров; их открывание происходит при значительных скоростях течения воды, что сопряжено с возможностью образования вакуума и кавитации , а также вибрации затвора. Во избежание этого затвору и водоводу придаются плавные очертания, обеспечивается подвод воздуха в зону возможного вакуума и др. При напорах до 100 и больших размерах перекрываемого пролёта применяют сегментные и плоские затворы. Для регулирования расходов воды при напорах до 800 м служат игольчатые затворы, обладающие высокими эксплуатационными качествами.

Лит.: Березинский A. P., Верхнее строение плотины, М., 1949; Гришин М. М., Гидротехнические сооружения, М., 1968.

А. P. Березинский.

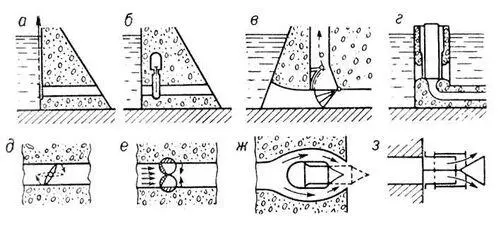

Рис. 2. Схемы глубинных затворов: а — плоский; б — задвижка; в — сегментный; г — цилиндрический; д — дроссельный; е — шаровой; ж — игольчатый; з — конусный.

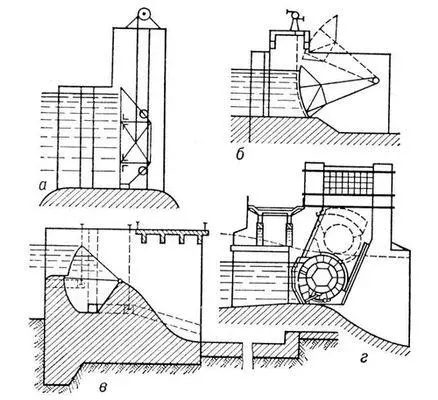

Рис. 1. Схемы поверхностных затворов: а — плоский; б — сегментный; в — секторный; г — вальцовый.

Гидротехни'ческий тунне'ль, подземный водовод замкнутого поперечного сечения с напорным или безнапорным движением воды, устроенный в земной коре без вскрытия лежащей над ним массы грунта. Г. т. сооружаются в случае глубокого заложения водовода , когда открытая выемка грунта экономически нецелесообразна или когда трасса открытого водовода проходит по крутым оползневым склонам или густо населённой застроенной территории. По основному водохозяйственному назначению различают Г. т.: энергетические, ирригационные, судоходные, лесосплавные, водосбросные, водопроводные, строительные (для временного отвода речной воды при строительстве гидроузла) и комбинированные (удовлетворяющие различным водохозяйственным целям).

Форму и размеры сечения Г. т. принимают в зависимости от характера движения воды окружающих горных пород и значений вертикального и бокового горного давления. Наиболее распространены формы сечений безнапорных туннелей — овальные, прямоугольные, корытообразные, подковообразные; напорных — круглые. Основной конструктивный элемент сечения Г. т. — обделка . Она обеспечивает водонепроницаемость Г. т. и защиту выработок от обрушений и деформации пород, уменьшает шероховатость его стенок. Обделки могут быть бетонные, железобетонные, металлические (для напорных Г. т.).

В горных районах Г. т. крупных высоконапорных гидроузлов нередко устраивают (по высоте) в несколько ярусов, образуя единый комплекс подземных гидротехнических сооружений, соединённых вспомогательными туннелями для сообщения с подземными машинными залами гидроэлектростанций, залами управления гидротехническими затворами, с вентиляционными и аэрационными шахтами и т.п. Трассу Г. т. обычно выбирают на основе экономического сравнения нескольких вариантов с учётом геологической обстановки и условий производства работ (проходки).
