БСЭ БСЭ - Большая Советская Энциклопедия (ГИ)

По расположению вала рабочего колеса Г. делятся на вертикальные, горизонтальные и наклонные. Сочетание. Г. с гидрогенератором называют гидроагрегатом . Горизонтальные гидроагрегаты с поворотно-лопастными или пропеллерными Г. могут выполняться в виде капсульного гидроагрегата .

Широкое распространение получили обратимые гидроагрегаты для гидроаккумулирующих и приливных электростанций, состоящие из насосо-турбины (гидромашины, способной работать как в насосном, так и в турбинном режимах) и двигателя-генератора (электромашины, работающей как в двигательном, так и в генераторном режимах). В обратимых гидроагрегатах применяются только реактивные Г. Для приливных электростанций используются капсульные гидроагрегаты.

В 1962 в СССР разработана номенклатура поворотнолопастных и радиально-осевых Г., в которой даются система типов и размеров Г. и их основные гидравлические и конструктивные характеристики (табл.). Эта номенклатура основана на закономерном изменении зависимостей геометрических и гидравлических параметров рабочих колёс от напора.

Основными тенденциями в развитии Г. являются: увеличение единичной мощности, продвижение каждого типа Г. в область повышенных напоров, совершенствование и создание новых типов Г., улучшение качества, повышение надёжности и долговечности оборудования. В СССР созданы и успешно работают Г. радиально-осевого типа мощностью 508 Мвт на расчётный напор 93 м с диаметром рабочего колеса 7,5 м для Красноярской ГЭС, разрабатываются Г. такого же типа для Саянской ГЭС (единичная мощность 650 Мвт , расчётный напор 194 м , диаметр рабочего колеса 6,5 м ).

Больших успехов в создании Г. достигли фирмы; «Хитати», «Мицубиси», «Тосиба» (Япония), «Нохаб» (Швеция), «Нейрпик» (Франция), «Инглиш электрик» (Великобритания), «Фойт» (ФРГ) и др. Например, японской фирмой «Тосиба» проектируются Г. для ГЭС Гранд-Кули-III единичной мощностью 600 Мвт на напор 87 м с диаметром рабочего колеса 9,7 м .

Лит.: Шпанхаке В., Рабочие колёса насосов и турбин, пер. с нем., ч. 1, М.—Л., 1934; Турбинное оборудование гидроэлектростанций, под ред. А. А. Морозова. 2 изд., М. — Л., 1958; Ковалев Н. Н., Гидротурбины, М. — Л., 1961; Кривченко Г. И., Автоматическое регулирование гидротурбин, М. — Л., 1964; Tenot А., Turbines hydrauliques et régulateurs automatiques de vitesse, v. 1—4, P., 1930—35.

М. Ф. Красильников.

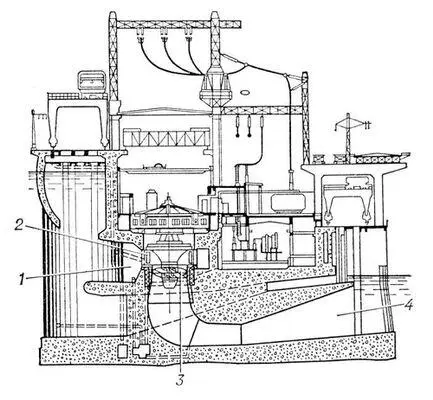

Рис. 7. Проточная часть реактивной гидротурбины.

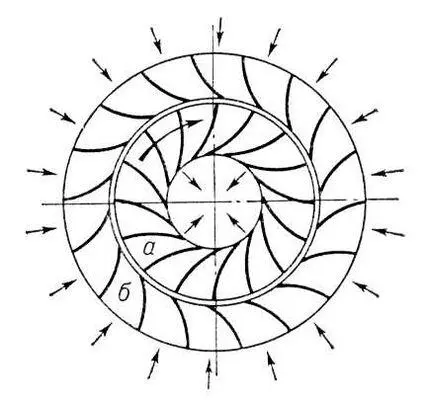

Рис. 2. Схема реактивной гидротурбины: а — рабочее колесо; б — направляющий аппарат.

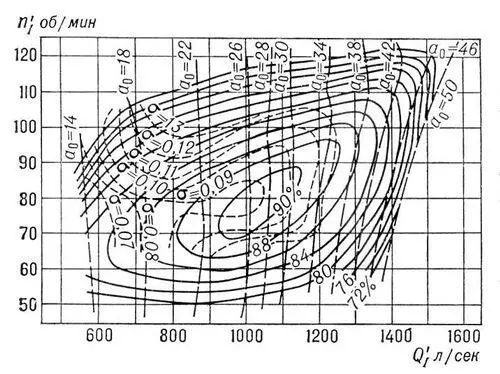

Рис. 5. Универсальные характеристики для модели гидротурбины.

Рис. 3. Треугольники скоростей на входе в рабочее колесо гидротурбины и на выходе из него.

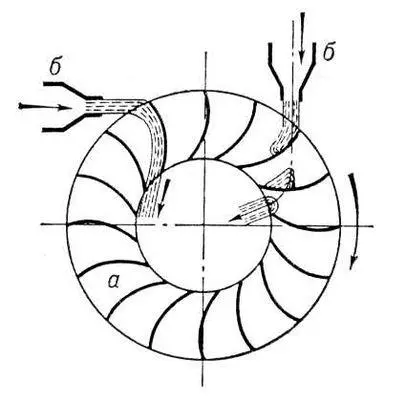

Рис. 1. Схема активной гидротурбины: а — рабочее колесо; б — сопла.

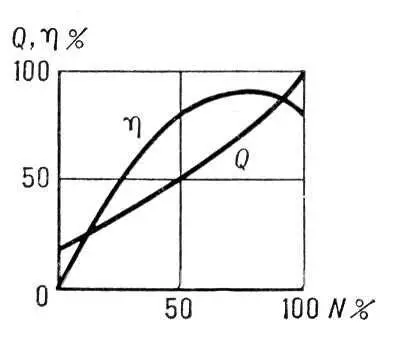

Рис. 4. Характеристики гидротурбины при постоянном напоре и частоте вращения колеса: h — кпд; Q — расход воды; N — нагрузка гидротурбины.

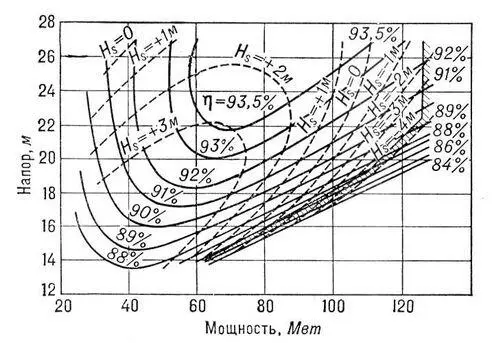

Рис. 6. Эксплуатационные характеристики для натурной гидротурбины.

Гидроу'голь, Всесоюзный научно-исследовательский и проектно-конструкторский институт добычи угля гидравлическим способом (ВНИИГидроуголь), организован в 1955 в Новокузнецке Кемеровской обл. Основная тематика института: создание и совершенствование техники и технологии подземной добычи угля гидравлических способом. По структуре институт является комплексным. Включает научную и проектную части, экспериментальный завод, шахтомонтажное управление пуско-наладочных работ и вычислительный центр. Издаёт «Труды» (с 1962).

Гидроуда'рное буре'ние, способ проходки скважин, при котором разрушение породы на забое осуществляется погружными (работающими непосредственно в скважине) гидравлическими забойными машинами ударного действия.

Первые патенты на гидроударные машины были выданы в конце 19 в., а работоспособные модели созданы в 1900—07 и применялись для бурения скважин на нефть на Кавказе.

Гидроударная машина приводится в действие энергией потока жидкости, нагнетаемой насосом с поверхности по колонне бурильных труб. Эта жидкость очищает забой от продуктов разрушения породы и удаляет их на поверхность. При бурении с отбором керна применяются коронки буровые , армированные вставками из твёрдого сплава; при бурении сплошным забоем — лопастные и шарошечные долота. Гидроударные машины для бурения на твёрдые полезные ископаемые при расходе промывочной жидкости 100—300 л/мин имеют энергию единичного удара 70—80 дж (7—8 кгс ( м ) и частоту ударов 1200—1500 в мин ; осевая нагрузка на забой создаётся в пределах 4000—8000 н (400—800 кгс ), частота вращения снаряда 25—100 об/мин в зависимости от твёрдости и абразивности проходимых пород.

Рациональная область применения Г. б. — породы средней и высокой твёрдости, которые наиболее эффективно разрушаются под действием ударных нагрузок. Гидроударные машины обеспечивают повышение производительности бурения в 1,5—1,8 раза при снижении стоимости на 20—30% по сравнению с твердосплавным и алмазным бурением вращательным способом.

Лит.: Ударно-вращательное бурение скважин гидроударниками, М., 1963; Теория и практика ударно-вращательного бурения, М., 1967.

Л. Э. Граф, А. Т. Киселев.

Гидроу'зел, узел гидротехнических сооружений, группа гидротехнических сооружений, объединённых по расположению и условиям их совместной работы. В зависимости от основного назначения Г. делятся на энергетические, водно-транспортные, водозаборные и др. Г. чаще всего бывают комплексные, одновременно выполняющие несколько водохозяйственных функций.

Различают Г.: низконапорные, — когда разность уровней воды верхнего и нижнего бьефов (напор) не превышает 10 м , — устраиваемые на равнинных реках, преимущественно в пределах их русла (главным образом для транспортных или энергетических целей), и на горных реках (для забора воды с целью получения электроэнергии или орошения земель); средненапорные (с напором 10—40 м ) — на равнинных или предгорных участках рек, предназначенные главным образом для транспортно-энергетических, а также ирригационных целей (создаваемый ими подпор приводит к затоплению поймы реки в верхнем бьефе, образуя водохранилище , используемое для суточного и сезонного регулирования стока реки, осветления воды, борьбы с наводнениями и т.п.); высоконапорные (с напором более 40 м ), служащие обычно для комплексных целей — энергетики, транспорта, ирригации и др.
