Гидроцикло'н(от гидро... и греч. kyklon — вращающийся), аппарат для разделения в водной среде зёрен минералов, отличающихся значением массы. Различают Г. классификаторы, сепараторы и сгустители. Классификаторы применяются для разделения зёрен по крупности, сгустители — для отделения части воды от зёрен и сепараторы — для обогащения полезных ископаемых в минеральных суспензиях. Г. представляет собой конус 1 ( рис. , а) с короткой цилиндрической частью 2, имеющей питающий патрубок 3 , по которому подаётся гидросмесь, и сливное отверстие 4 . У конической части предусмотрена насадка 5 , через которую разгружается нижний продукт разделения. Питающий патрубок расположен таким образом, что пульпа вводится в Г. по касательной и вращается в нём с образованием внешних и внутренних потоков ( рис. , б). Твёрдые частицы подвергаются воздействию центробежной силы и отбрасываются к периферии. Чем больше масса зерна, тем дальше оно будет отброшено. Зёрна, имеющие большую массу, чем граничные зёрна, по которым производится разделение, остаются во внешнем потоке и, перемещаясь к вершине конуса, разгружаются через насадку. Зёрна с меньшей массой попадают во внутренний поток и выносятся через сливное отверстие.

Ввиду простоты конструкции Г. находят всё большее применение в промышленности. Их совершенствование выражается также в применении сочетания нескольких Г. с получением различных продуктов и в автоматическом регулировании процесса разделения зёрен. Впервые Г. применен в 1939 на углеобогатительной фабрике в Голландии. Серийное производство Г. в СССР начато в 1956.

Лит.: Поваров А. И., Гидроциклоны, М., 1961.

М. Г. Акопов.

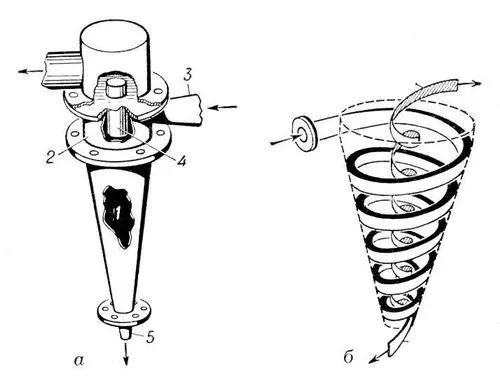

Гидроциклон: а — общий вид; б — схема потоков.

Гидроцили'ндрсиловой, гидравлический двигатель с возвратно-поступательным движением поршня. Широко применяется для привода главного движения станков, перемещения рабочих органов навесных, строительных, дорожных и с.-х. машин, в нажимных устройствах прокатных станов, в системах регулирования для перемещения органов управления и т. д. (См. Гидропередача объёмная и Гидропривод машин .)

Гидроэкстру'зия, то же, что гидростатическое прессование .

Гидроэлева'тор(от гидро... и элеватор ), насос струйного типа для подъёма и перемещения по трубопроводу жидкостей и гидросмесей. Работа Г. основана на использовании энергии струи поды, подводимой к насадке под напором. Проходя с большой скоростью через проточную часть Г. ( рис. ), струя воды создаёт при вылете из насадки перепад давления. Это вызывает поступление в смесительную камеру Г. транспортируемого материала. Из смесительной камеры струя рабочей жидкости увлекает образующуюся гидросмесь в диффузор. В диффузоре скорость движения гидросмеси снижается, но повышается её давление за счёт перехода части кинетической энергии струи в потенциальную энергию потока, чем и обеспечивается перемещение гидросмеси по трубопроводам. Г. не имеет движущихся частей и прост в конструктивном исполнении, но его кпд не превышает 20—25%.

Г. применяются для транспортировки материалов на незначительные расстояния (до нескольких сотен м ), при гидромеханизации горных и строительных работ, для удаления шламов на обогатительных фабриках, шлака и золы в котельных и на электростанциях, для транспортировки песка и гравия.

Лит.: Каменев П. Н., Гидроэлеваторы в строительстве, М., 1964; Фридман Б. Э., Гидроэлеваторы, М., 1960.

В. В. Ляшевич.

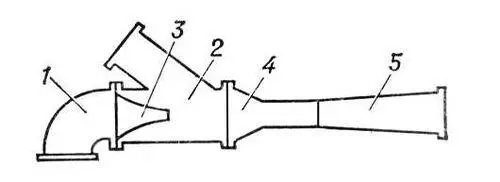

Схема гидроэлеватора: 1 — нагнетательный трубопровод; 2 — всасывающий патрубок; 3 — сопло (насадка); 4 — смесительная камера; 5 — диффузор.

Гидроэлектри'ческая ста'нция, гидроэлектростанция (ГЭС), комплекс сооружений и оборудования, посредством которых энергия потока воды преобразуется в электрическую энергию. ГЭС состоит из последовательной цепи гидротехнических сооружений , обеспечивающих необходимую концентрацию потока воды и создание напора, и энергетического оборудования, преобразующего энергию движущейся под напором воды в механическую энергию вращения (см. Гидротурбина ), которая, в свою очередь, преобразуется в электрическую энергию (см. Гидрогенератор ).

Напор ГЭС создаётся концентрацией падения реки на используемом участке ( аб ) плотиной ( рис. 1 ), либо деривацией ( рис. 2 ), либо плотиной и деривацией совместно ( рис. 3 ). Основное энергетическое оборудование ГЭС размещается в здании ГЭС: в машинном зале электростанции — гидроагрегаты , вспомогательное оборудование, устройства автоматического управления и контроля; в центральном посту управления — пульт оператора-диспетчера или автооператор гидроэлектростанции . Повышающая трансформаторная подстанция размещается как внутри здания ГЭС, так и в отдельных зданиях или на открытых площадках. Распределительные устройства зачастую располагаются на открытой площадке. Здание ГЭС может быть разделено на секции с одним или несколькими агрегатами и вспомогательным оборудованием, отделённые от смежных частей здания. При здании ГЭС или внутри него создаётся монтажная площадка для сборки и ремонта различного оборудования и для вспомогательных операций по обслуживанию ГЭС.

По установленной мощности (в Мвт ) различают ГЭС мощные (свыше 250), средние (до 25) и малые (до 5). Мощность ГЭС зависит от напора Н б (разности уровней верхнего и нижнего бьефа ), расхода воды Q ( м 3/сек ), используемого в гидротурбинах, и кпд гидроагрегата h г . По ряду причин (вследствие, например, сезонных изменений уровня воды в водоёмах, непостоянства нагрузки энергосистемы, ремонта гидроагрегатов или гидротехнических сооружений и т.п.) напор и расход воды непрерывно меняются, а кроме того, меняется расход при регулировании мощности ГЭС. Различают годичный, недельный и суточный циклы режима работы ГЭС.

По максимально используемому напору ГЭС делятся на высоконапорные (более 60 м ), средненапорные (от 25 до 60 м ) и низконапорные (от 3 до 25 м ). На равнинных реках напоры редко превышают 100 м , в горных условиях посредством плотины можно создавать напоры до 300 м и более, а с помощью деривации — до 1500 м . Классификация по напору приблизительно соответствует типам применяемого энергетического оборудования: на высоконапорных ГЭС применяют ковшовые и радиально-осевые турбины с металлическими спиральными камерами; на средненапорных — поворотнолопастные и радиально-осевые турбины с железобетонными и металлическими спиральными камерами, на низконапорных — поворотнолопастные турбины в железобетонных спиральных камерах, иногда горизонтальные турбины в капсулах или в открытых камерах. Подразделение ГЭС по используемому напору имеет приблизительный, условный характер.
