В начале 50-х гг. развернулось строительство крупных гидроэлектростанций на р. Волге у гг. Горького, Куйбышева и Волгограда, Каховской и Кременчугской ГЭС на Днепре, а также Цимлянской ГЭС на Дону. Волжские ГЭС им. В. И. Ленина и им. 22-го съезда КПСС стали первыми из числа наиболее мощных ГЭС в СССР и в мире. Во 2-й половине 50-х гг. началось строительство Братской ГЭС на р. Ангаре и Красноярской ГЭС на р. Енисее. С 1946 по 1958 в СССР были построены и восстановлены 63 ГЭС общей мощностью 9600 Мвт . За семилетие 1959—65 было введено 11400 Мвт новых гидравлических мощностей и суммарная мощность ГЭС достигла 22200 Мвт (табл. 1). К 1970 в СССР продолжалось строительство 35 промышленных ГЭС (суммарной мощностью 32000 Мвм ), в том числе 11 ГЭС единичной мощностью свыше 1000 Мвт : Саяно-Шушенская, Красноярская, Усть-Илимская, Нурекская, Ингурская, Саратовская, Токтогульская, Нижнекамская, Зейская, Чиркейская, Чебоксарская.

Табл. 1. — Развитие ГЭС в СССР за период 1965—80

В 60-х гг. наметилась тенденция к снижению доли ГЭС в общем мировом производстве электроэнергии и всё большему использованию ГЭС для покрытия пиковых нагрузок. К 1970 всеми ГЭС мира производилось около 1000 млрд. квт/ч электроэнергии в год, причём начиная с 1960 доля ГЭС в мировом производстве снижалась в среднем за год примерно на 0,7%. Особенно быстро снижается доля ГЭС в общем производстве электроэнергии в ранее традиционно считавшихся «гидроэнергетическими» странах (Швейцария, Австрия, Финляндия, Япония, Канада, отчасти Франция), т.к. их экономический гидроэнергетический потенциал практически исчерпан.

Табл. 2. —Крупнейшие ГЭС мира

* Мощность ГЭС приведена по состоянию на 1 января 1969; в скобках указана проектная мощность.

Несмотря на снижение доли ГЭС в общей выработке, абсолютные значения производства электроэнергии и мощности ГЭС непрерывно растут вследствие строительства новых крупных электростанций. В 1969 в мире насчитывалось свыше 50 действующих и строящихся ГЭС единичной мощностью 1000 Мвт и выше, причём 16 из них — в Советском Союзе.

Дальнейшее развитие гидроэнергетического строительства в СССР предусматривает сооружение каскадов ГЭС с комплексным использованием водных ресурсов в целях удовлетворения нужд совместно энергетики, водного транспорта, водоснабжения, ирригации, рыбного хозяйства и пр. Примером могут служить Днепровский, Волжско-Камский, Ангаро-Енисейский, Севанский и др. каскады ГЭС.

Крупнейшим районом гидроэнергостроительства СССР до 50-х гг. 20 в. традиционно была Европейская часть территории Союза, на долю которой приходилось около 65% электроэнергии, вырабатываемой всеми ГЭС СССР. Для современного гидроэнергостроительства характерно: продолжение строительства и совершенствование низко- и средненапорных ГЭС на рр. Волге, Каме, Днепре, Даугаве и др., строительство крупных высоконапорных ГЭС в труднодоступных районах Кавказа, Средней Азии, Восточной Сибири и т.п., строительство средних и крупных деривационных ГЭС на горных реках с большими уклонами и использованием переброски стока в соседние бассейны, но главное — строительство мощных ГЭС на крупных реках Сибири и Дальнего Востока — Енисее, Ангаре, Лене и др. ГЭС, сооружаемые в богатых гидроэнергоресурсами районах Сибири и Дальнего Востока, вместе с тепловыми электростанциями, работающими на местном органическом топливе (природный газ, уголь, нефть), станут основной энергетической базой для снабжения дешёвой электроэнергией развивающейся промышленности Сибири, Средней Азии и Европейской части СССР (см. Единая электроэнергетическая система ).

Лит.: Аргунов П. П., Гидроэлектростанции, К., 1960; Денисов И. П., Основы использования водной энергии, М. — Л., 1964; Энергетические ресурсы СССР, [т. 2] — Гидроэнергетические ресурсы, М., 1967; Никитин Б. И., Энергетика гидростанций, М., 1968; Электрификация СССР. 1917—1967, под ред. П. С. Непорожнего, М., 1967; Труды Гидропроекта. Сборник 16, М., 1969; Гидроэнергетика СССР. Статистический обзор, М., 1969.

В. А. Прокудин.

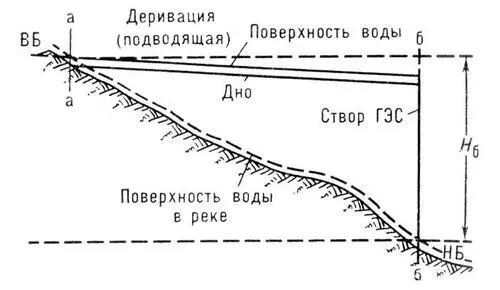

Рис. 2. Схема концентрации падения реки деривацией (подводящей): ВБ — верхний бьеф; НБ — нижний бьеф; Н б— напор брутто.

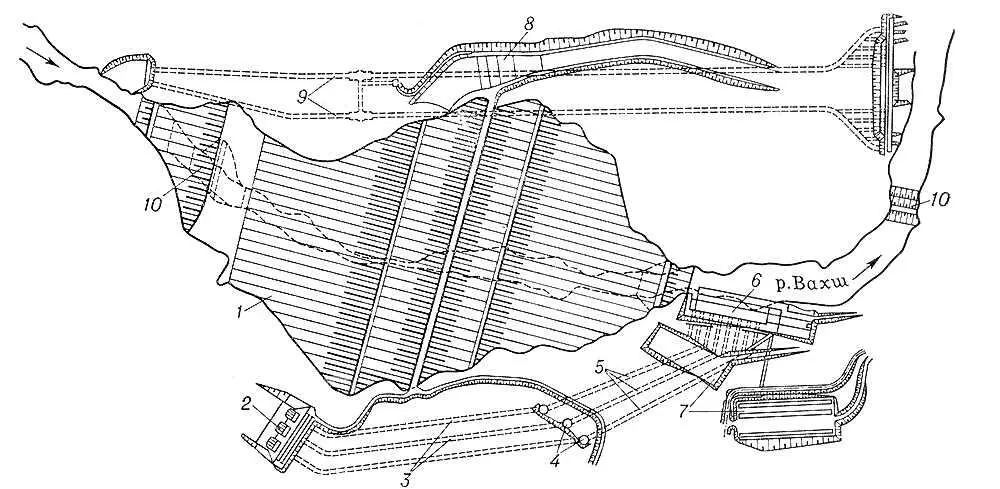

Рис. 2. Схема гидроузла Нурекской ГЭС на р. Вахш: 1 — плотина; 2 — водоприемник ГЭС; 3 — напорные водоподводящие туннели; 4 — уравнительные резервуары; 5 — турбинные водопроводы; 6 — здание ГЭС; 7 — открытое распределительное устройство; 8 — открытый водосброс с отводящим каналом; 9 — строительные туннели; 10 — верховая и низовая перемычки.

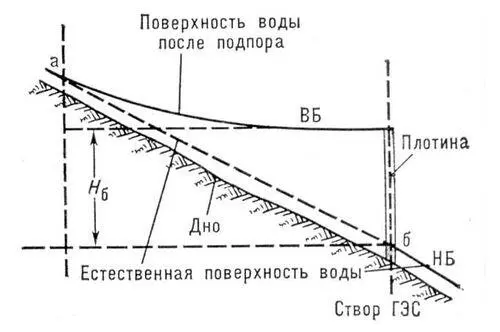

Рис. 1. Схема концентрации падения реки плотиной: ВБ — верхний бьеф; НБ — нижний бьеф; Н б— напор брутто.

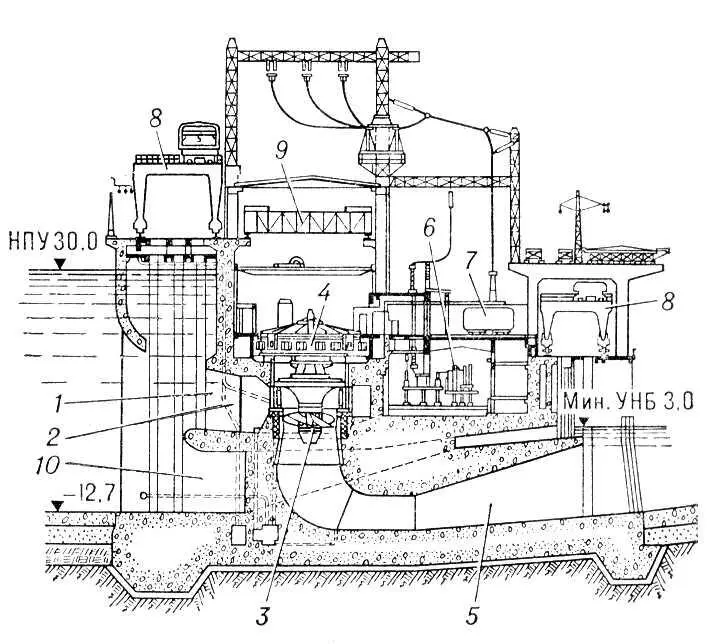

Рис. 4. Разрез здания Волжской ГЭС имени 22-го съезда КПСС: 1 — водоприёмник; 2 — камера турбины; 3 — гидротурбина; 4 — гидрогенератор; 5 — отсасывающая труба; 6 — распределительные устройства (электрические); 7 — трансформатор; 8 — портальные краны; 9 — кран машинного зала; 10 — донный водосброс; НПУ — нормальный подпорный уровень, м ; УНБ — уровень нижнего бьефа, м .
