Перемещение краевой или смешанной Д. в направлении, перпендикулярном к плоскости скольжения, называется переползанием (восхождением). Оно осуществляется путём диффузии атомов (или встречного движения вакансий ) из кристалла к краю полуплоскости, образующему Д. ( рис. 5 ). Т. к. скорость диффузии очень резко (экспоненциально) уменьшается с понижением температуры, переползание происходит с заметной скоростью только при достаточно высоких температурах. Если кристалл с Д. находится под нагрузкой, то потоки атомов и вакансий направлены так, чтобы упругие напряжения уменьшились. В результате происходит пластическая деформация кристалла не за счёт скольжения, а за счёт переползания Д. Т. о., пластическая деформация кристалла с Д. всегда представляет собой движение Д. При этом скорость пластической деформации кристалла оказывается прямо пропорциональной плотности движущихся Д. и их средней скорости. Пластическая деформация кристалла без Д. осуществляется путём диффузии точечных дефектов.

Подвижность Д. Скольжению Д. препятствует не только прочность разрываемых межатомных связей, но и рассеяние тепловых колебаний атомов и электронов проводимости (в металлах) в упруго искажённой области кристалла, окружающей движущиеся Д., а также упругое взаимодействие с др. Д., с атомами примесных элементов в твёрдых растворах , межзёренные границы в поликристаллах , частицы др. фазы в распадающихся сплавах , двойники (см. Двойникование ) и др. дефекты в кристаллах. На преодоление этих препятствий тратится часть работы внешних сил. В результате этого подвижность Д. зависит от структуры решётки тем больше, чем меньше дефектов содержит кристалл. Скорость скольжения Д. резко возрастает с напряжением, но не превосходит скорости распространения звука в кристалле. Скорость переползания пропорциональна напряжению.

Образование и исчезновение Д. Обычно Д. возникают при образовании кристалла из расплава или из газообразной фазы (см. Кристаллизация ). Методы выращивания монокристаллов , совсем не содержащих Д., очень сложны и разработаны только для немногих кристаллических веществ. После тщательного отжига кристаллы содержат обычно 10 4—10 5Д. на 1 см 2 . При малейшей пластической деформации такого кристалла Д. интенсивно «размножаются» ( рис. 6 ), без чего невозможна значительная пластическая деформация кристалла. Если бы новые Д. не рождались в кристалле, то деформация прекратилась бы после выхода на поверхность кристалла всех имеющихся в нём Д.

Притягивающиеся Д. с противоположным вектором сдвига, лежащие в одной плоскости скольжения, при сближении уничтожают друг друга (аннигилируют, рис. 3 , б, в, г). Если такие Д. лежат в разных плоскостях скольжения, то для их аннигиляции требуется переползание. Поэтому при высокотемпературном отжиге, способствующем переползанию, понижается плотность Д.

Д. — источник кривизны решётки. Участки кристалла, разделённые рядами ( рис. 7 ) или сетками из Д., имеют различную ориентацию атомных плоскостей и называются кристаллическими блоками. Если Д. расположены равномерно по объёму кристалла, то блочной структуры нет, но решётка искривлена ( рис. 8 ).

Искривление атомных плоскостей и искажение межплоскостных расстояний вблизи Д. увеличивают интенсивность рассеяния рентгеновских лучей и электронов. На этом основаны рентгеновские и электронномикроскопические методы наблюдения Д.

Дислокационная структура деформированных кристаллов. Разрушение. Распределение Д. в деформированных кристаллах обычно неравномерное. При малой степени деформации (обычно до 10%) Д. часто располагаются вдоль выделенных плоскостей скольжения. С ростом деформации возникает (обычно в металлах) блочная структура, выявляемая с помощью электронного микроскопа или по рассеянию рентгеновских лучей. С ростом деформации размер блоков падает. При размножении Д. средние расстояния между Д. сокращаются, их поля упругих напряжений взаимно перекрываются и скольжение затрудняется (деформационное упрочнение кристалла). Чтобы скольжение могло продолжаться, приложенное внешнее напряжение необходимо повысить.

При дальнейшем размножении Д. внутренние напряжения могут достигать значений, близких к теоретической прочности . Тогда наступает разрушение кристалла путём зарождения и распространения в нём микротрещин. Этому могут способствовать также и тепловые колебания.

Влияние Д. на физические свойства кристаллов. Д. влияют не только на такие механические свойства твёрдых тел, как пластичность и прочность, для которых присутствие Д. является определяющим, но и на др. физические свойства кристаллов. Например, с увеличением числа Д. уменьшается плотность кристалла, возрастает внутреннее трение , изменяются оптические свойства, повышается электросопротивление. Д. увеличивают среднюю скорость диффузии в кристалле и ускоряют старение и др. процессы, протекающие с участием диффузии. Д. уменьшают химическую стойкость кристалла, так что в результате обработки поверхности кристалла специальными веществами (травителями) в местах выхода Д. образуются видимые ямки. На этом основано выявление Д. в непрозрачных материалах методом избирательного травления.

Лит.: Ландау Л. Д., Ахиезер А. И., Лифшиц Е. М., Курс общей физики, М., 1965, § 105; Бюренван Х. Г., Дефекты в кристаллах, пер. с англ., М., 1962; Фридель Ж., Дислокации, пер. с англ., М., 1967; Инденбом В. Л., Орлов А. Н., Физическая теория пластичности и прочности, «Успехи физических наук», 1962, т. 76, с. 557; Котрелл А., Теория дислокаций, пер. с англ., М., 1969; Хирт Дж., Лоте И., Теория дислокаций, пер. с англ., М. [в печати].

А. Н. Орлов.

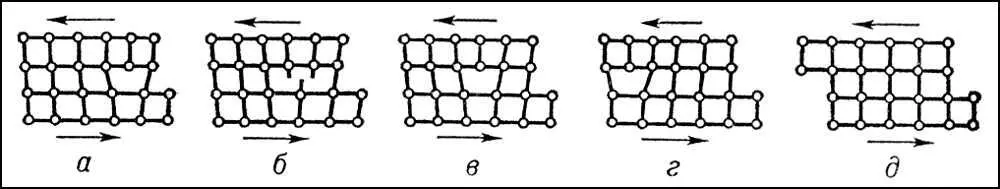

Рис. 6. Перемещение дислокации в плоскости скольжения сопровождается разрывом и пересоединением межатомных связей. В кристалле без дислокаций сдвиг в плоскости скольжения требует одновременного разрыва всех межатомных связей.

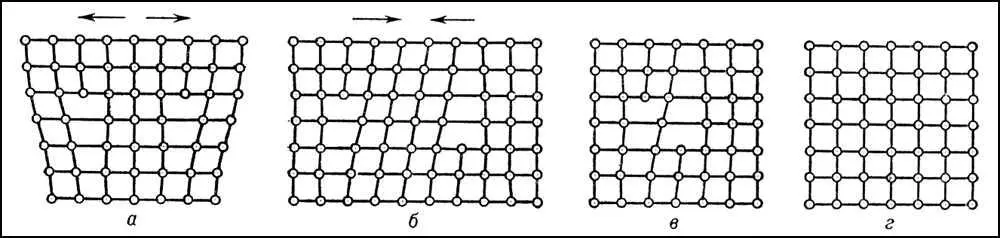

Рис. 5, а и б — отталкивающиеся и притягивающиеся дислокации; в, г — аннигиляция притягивающихся дислокаций.

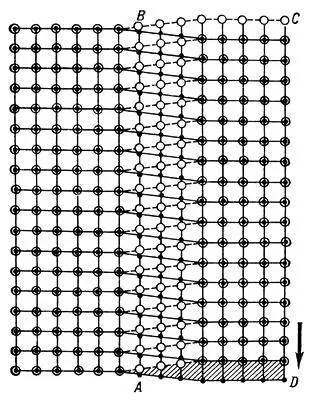

Рис. 2а. Винтовая дислокация. Расположение атомов в плоскости скольжения винтовой дислокации.

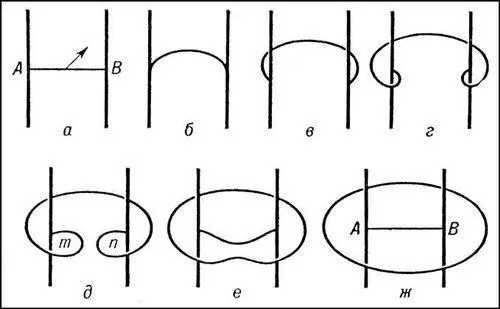

Рис. 8. Схема источника дислокаций Франка — Рида. В точках А и В закреплен отрезок дислокации. Под действием внешней нагрузки (стрелка) он прогибается, принимая последовательно конфигурации а — ж, пока не отшнуруется замкнутая дислокационная петля с восстановлением исходного отрезка АВ. На стадии е притягивающиеся участки петли m и n аннигилируют.
