Сильфонные Д. имеют чувствительный элемент — гофрированную металлическую коробку (сильфон) с тарированной цилиндрической спиральной пружиной. Сильфон разделяет полость Д. на две камеры. Большее давление подводится в полость над сильфоном, а меньшее — внутрь. Под действием разности давлений сильфон прогибается на величину, пропорциональную измеряемому давлению. Диапазон измерений до 25 кн/м 2 (2500 кгс/м 2 ) при давлении среды до 32 Мн/м 2 (320 кгс/см 2 ). Основная приведённая погрешность ± 0,5—1%.

Поплавковые, кольцевые, колокольные и механические Д. изготовляются показывающими, самопишущими и бесшкальными (с электрической или пневматической дистанционной передачей показаний), с электрическим контактным устройством. Д. для измерения расхода по методу переменного перепада выпускаются с интегрирующими и суммирующими устройствами. Дальнейшее развитие конструирования Д. идёт по пути усовершенствования механического Д.

Лит.: Кремлевский П. П., Расходомеры, 2 изд., М. — Л., 1963; Автоматизация, приборы контроля и регулирования производственных процессов в нефтяной и нефтехимической промышленности. Справочник, кн. 2, М., 1964.

Г. Г. Мирзабеков.

Рис. 4. Схема колокольного дифманометра.

Рис. 1. Двухтрубный U-oбразный дифманометр.

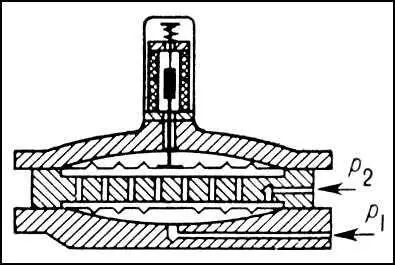

Рис. 5. Дифманометр с упругой мембраной и электрической передачей показаний.

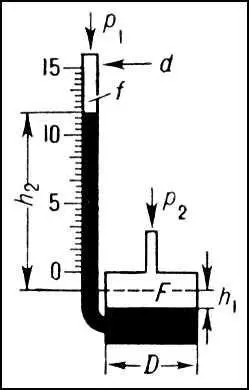

Рис. 2. Дифманометр с сосудом и вертикальной трубкой.

Рис. 3. Схема кольцевого дифманометра.

Дифосге'н,трихлорметиловый эфир хлоругольной кислоты,

бесцветная, тяжёлая, подвижная жидкость, слегка дымящая на воздухе, с характерным запахом прелого сена; t пл—57°С, t kип128°С, d 15 41,644, показатель преломления n 20 D1,4566. Д. плохо растворим в воде, очень хорошо — в органических растворителях; медленно гидролизуется водой (гидролиз значительно ускоряется при нагревании и в присутствии щелочей). Д. энергично взаимодействует с аммиаком и аминами, образуя мочевину или её производные. Эта реакция может служить для дегазации Д. При 300—350°С, а также в присутствии FeCl 3, AlCl 3и др. галогенидов металлов Д. разлагается с образованием COCI 2, CO, CCl 4и др. Д. получают исчерпывающим хлорированием (при освещении) метилхлорформиата.

Д. обладает сильным удушающим и заметным раздражающим действием. Непереносимая концентрация 0,075 мг/л , смертельная 0,25 мг/л (при экспозиции 30 мин ). При отравлении Д. характерно наличие скрытого периода действия (до 6—8 ч ). Очень опасно длительное воздействие малых концентраций Д., суммарное действие которых может привести к тяжёлым поражениям организма (так называемый кумулятивный эффект). Д. использовался во время 1-й мировой войны как отравляющее вещество.

Лит.: Соборовский Л. З., Эпштейн Г. Ю., Химия и технология боевых химических веществ, М. — Л., 1939; Флюри Ф., Церник Ф., Вредные газы, М., 1938.

Р. Н. Стерлин.

Дифосфопиридиндинуклеоти'д(ДПН), кофермент ряда дегидрогеназ ; рациональное химическое название — никотинамидадениндинуклеотид (НАД).

Дифракцио'нная решётка,оптический прибор, представляющий собой совокупность большого числа параллельных, равноотстоящих друг от друга штрихов одинаковой формы, нанесённых на плоскую или вогнутую оптическую поверхность. Таким образом, Д. р. представляет собой периодическую структуру: штрихи с определённым и постоянным для данной решётки профилем повторяются через строго одинаковый промежуток d , называется периодом Д. р. ( рис. ). В Д. р. происходит дифракция света . Основное свойство Д. р. — способность разлагать падающий на неё пучок света по длинам волн, т. е. в спектр, что используется в спектральных приборах . Если штрихи нанесены на плоскую поверхность, то Д. р. называются плоскими, если на вогнутую (обычно сферическую) поверхность — вогнутыми. Различают отражательные и прозрачные Д. р. У отражательных штрихи наносятся на зеркальную (обычно металлическую) поверхность и наблюдение ведётся в отражённом свете. У прозрачных штрихи наносятся на поверхность прозрачной (обычно стеклянной) пластинки (или вырезаются в виде узких щелей в непрозрачном экране) и наблюдение ведётся в проходящем свете. В современных спектральных приборах применяются главным образом отражательные Д. р.

Наиболее наглядно описание действия Д. р. в случае прозрачной Д. р. При падении монохроматического параллельного пучка света с длиной волны l под углом a на Д. р., состоящую из щелей ширины b , разделённых непрозрачными промежутками, происходит интерференция волн, исходящих от разных щелей. В результате после фокусировки положения максимумов на экране ( рис. ) определяются уравнением: d (sin a + sin b) = m l, где b — угол между нормалью к решётке и направлением распространения пучка (угол дифракции); целое число m = 0, ± 1, ± 2, ± 3,... равно количеству длин волн, на которое волна от некоторого элемента данной щели Д. р. отстаёт от волны, исходящей от такого же элемента соседней щели (или опережает её). Монохроматические пучки, относящиеся к различным значениям m , называются порядками спектра, а даваемые ими изображения входной щели — спектральными линиями. Все порядки, соответствующие положительным и отрицательным значениям m , лежат симметрично относительно нулевого. По мере возрастания числа щелей Д. р. спектральные линии становятся более узкими и резкими. Если на Д. р. падает излучение сложного спектрального состава, то для каждой длины волны получится свой набор спектральных линий и, следовательно, излучение будет разложено в спектры по числу возможных значений m . Относительная интенсивность линий определяется функцией распределения энергии от отдельной щели.

Основными характеристиками Д. р. являются угловая дисперсия и разрешающая способность. Угловая дисперсия, определяющая угловую ширину спектра, зависит от отношения разности углов дифракции для двух длин волн:
