В зарубежной практике в связи с истощением в большинстве стран запасов континентальных россыпей действующие Д. переносят, как правило, с одного месторождения на другое (Южная Америка), а новые Д., предназначенные преимущественно для разработки оловоносных (Малайзия, Индонезия) и прибрежно-морских алмазоносных россыпей (Западная Африка), изготавливаются в незначительном количестве.

Обладая самым мощным и многочисленным дражным флотом в мире, СССР имеет высокие достижения в драгостроении и определяет в этой области мировой уровень науки и техники.

Новым направлением в драгостроении является оснащение маневрового устройства независимыми друг от друга лебёдками и приводами, выполняющими одну технологическую операцию. Как правило, эти лебёдки имеют электрическую блокировку и централизованное управление, что обеспечивает ритмичную работу Д. Типовая схема обогатительного оборудования, применяемая на Д. отечественного производства, показана на рис. 4. При оптимальных режимах обогащения на Д. достигаются высокие показатели извлечения (на песках тяжёлых металлов 93,8—98,6%, а лёгких минералов 89,5—95,6%). Развитие драгостроения идёт по пути максимальной унификации агрегатов и узлов Д., оснащения их новейшим высокопроизводительным оборудованием, эффективными системами регулируемого электропривода и средствами автоматизированного управления, контроля и дистанционного надзора за технологическими процессами с использованием электронных управляющих и счётно-решающих устройств, промышленного телевидения, звуколокационных и радиогеодезических установок и др.

Краткая техническая характеристика многочерпаковых драг отечественного производства (1970)

Лит.: Свиридов А. П., Драги и драгирование, М., 1952; Шорохов С. М., Разработка россыпных месторождений и основы проектирования, М., 1963; Лешков В. Г., Справочник дражника, М., 1968; его же, Современная техника и технология дражных работ, М., 1971; Меро Дж., Минеральные богатства океана, пер. с англ., М., 1969.

В. Г. Лешков.

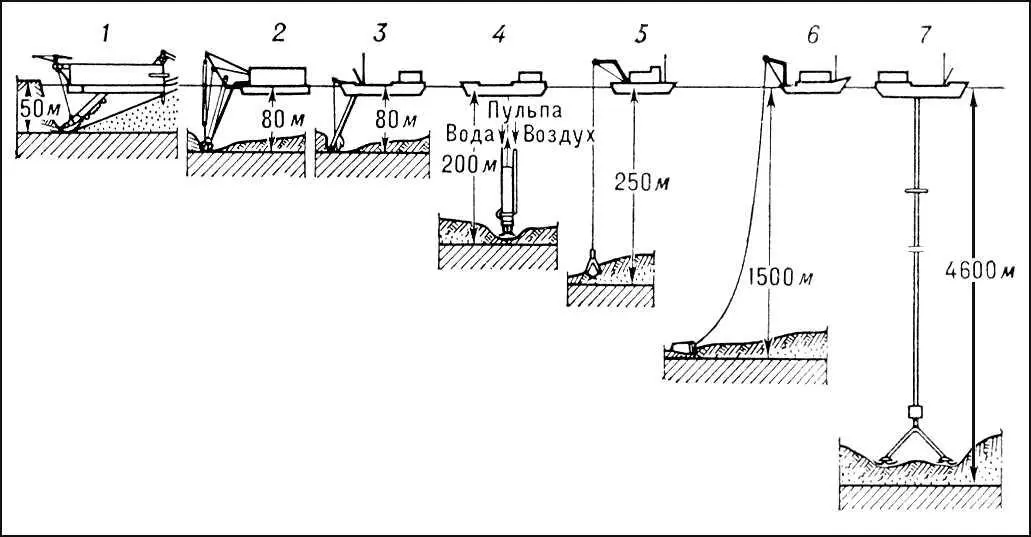

Рис. 1. Конструктивные типы драг, применяемых для разработки континентальных и морских россыпей различной глубины залегания: 1 — многочерпаковая (с прерывистой или сплошной цепью черпаков); 2 — землесосная с механическим разрыхлителем; 3 — землесосная с гидравлическим разрыхлителем; 4 — эрлифтная; 5 — грейферная; 6 — драглайновая; 7 — эжекторная и землесосная с погружными насосами и перекачными станциями.

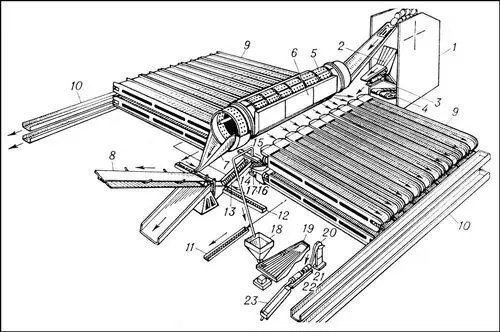

Рис. 4. Типовая схема обогащения золотосодержащих песков, применяемая на современных драгах отечественного производства: 1 — завалочный люк; 2 — колосниковый грохот; 3 — барабанный грохот подчерпакового уловителя; 4 — шлюз уловителя; 5 — промывочная бочка; 6 — распределитель; 7 — галечный лоток; 8 — галечный конвейер стакера; 9 — шлюз с подвижным цельноформованным резиновым покрытием и автоматизированным сполоском; 10 — хвостовая колода; 11 — самородкоулавливающие шлюзы; 12 — шлюз для улавливания крупного золота; 13 — спиральный классификатор; 14 — вибрационный грохот; 15 — контрольный шлюз; 16 — зумпф пескового насоса; 17 — песковый насос; 18 — бункер концентрационного стола; 19 — концентрационный стол; 20 — ленточный элеватор; 21 — шаровая мельница; 22 — амальгаматор непрерывного действия; 23 — шлюз амальгамационный.

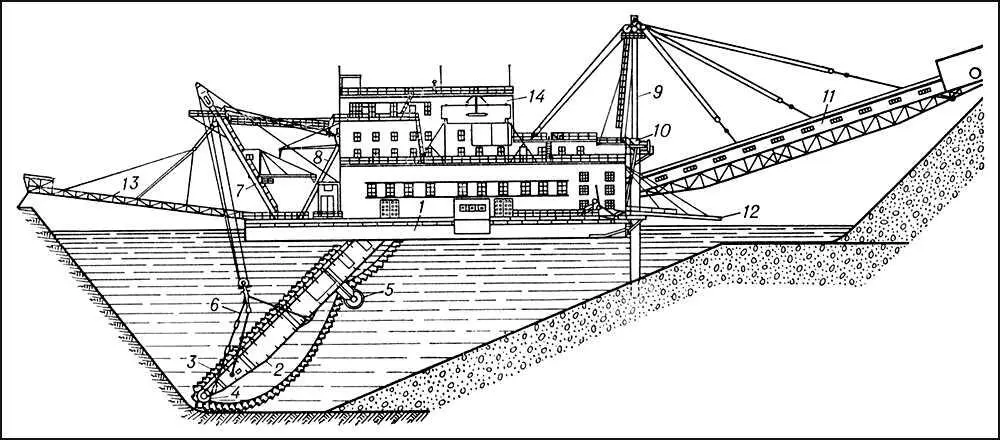

Рис. 2. Общий вид 380-литровой драги ОМ-431: 1 — понтон; 2 — черпаковая рама; 3 — черпаковая цепь; 4 — нижний черпаковый барабан; 5 — поддерживающий барабан; 6 — подвес черпаковой рамы; 7 — передняя мачта; 8 — главная ферма (суперструктура); 9 — задняя мачта; 10 — сваи; 11 — отвалообразователь (стакер); 12 — хвостовые колоды; 13 — береговой мостик; 14 — надстройка.

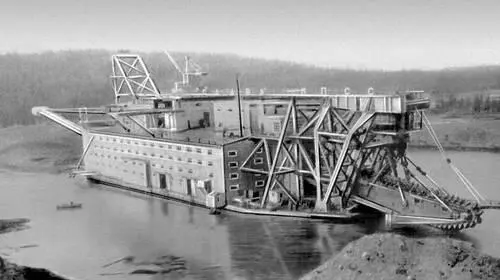

Рис. 3. Общий вид уникального по своим размерам и глубине черпания драги с черпаками ёмкостью 600 л .
