Рассоляющий Д.применяют для понижения уровня грунтовых вод, отвода промывных вод и борьбы с засолением орошаемых земель (см. Засоленные почвы и Промывка засоленных почв ), расположенных в засушливых зонах. В его работе различают мелиоративный период (1—3 года), во время которого рассоляют 1—2-метровый слой и отводят засолённые грунтовые воды, и эксплуатационный, когда поддерживают достигнутые результаты. На орошаемых землях применяют горизонтальный и вертикальный рассоляющий Д. Наиболее целесообразен горизонтальный относительно глубокий (около 3 м ) постоянный систематический трубчатый Д., дополняемый в мелиоративный период открытыми каналами глубиной около 1 м на расстоянии примерно 20—50 м . Дрены из гончарных, асбестоцементных или пластмассовых труб (последних 2 вида с отверстиями) укладывают в траншею, обсыпают отсортированным гравием и засыпают вынутым грунтом. Длина их желательна до 1 км , уклон дна не менее 0,001, расстояние между дренами 150—400 м . Решающее условие успешной работы горизонтального рассоляющего Д. — бесподпорная работа дренажной сети и нормальный сброс дренажных вод в водоприёмник. При необеспеченном самотёчном сбросе устраивают насосные станции.

Вертикальный систематический Д. — система вертикальных скважин, равномерно размещённых на значительной площади, из которых (отдельно из каждой) откачивают воду. Глубина скважины 30—150 м , диаметр 15—50 см и больше, высота качания 6—20 м , расход воды 25—300 л/сек ; на 50—200 га размещают по одной скважине. Вертикальный Д. может успешно работать при наличии достаточно мощного водопроницаемого пласта, находящегося в гидравлической связи с осушаемым почвогрунтом. Откачиваемую воду можно использовать для орошения (распространено в Индии, США и др. странах и начинает применяться в Узбекистане, Таджикистане, Азербайджане, Киргизии и др. районах СССР).

Головные (отсечные) Д. и завесыслужат для перехвата подземных вод, поступающих с возвышенностей (головной Д.) или для защиты от затопления и подтопления земель водами водохранилищ и рек (завесы, или береговой Д.). Вдоль границ защищаемой территории поперёк движения потока подземной воды прокладывают дрены большого диаметра (иногда в рост человека) или вертикальные колодцы — самоизливающиеся или с групповой откачкой (для этой цели служат и открытые каналы). О механизации дренажных работ см. Дренажные машины .

Лит.: Брудастов А. Д., Осушение минеральных и болотных почв, 4 изд., М., 1955; Аверьянов С. Ф., Горизонтальный дренаж при борьбе с засолением орошаемых земель, М., 1959; Костяков А. Н., Основы мелиораций, 6 изд., М., 1960; Дренаж сельскохозяйственных земель, пер. с англ., под ред. С. Ф. Аверьянова, М., 1964; Решеткина Н. М., Барон В. А. и Якубов Х., Вертикальный дренаж орошаемых земель, М., 1966.

С. Ф. Аверьянов.

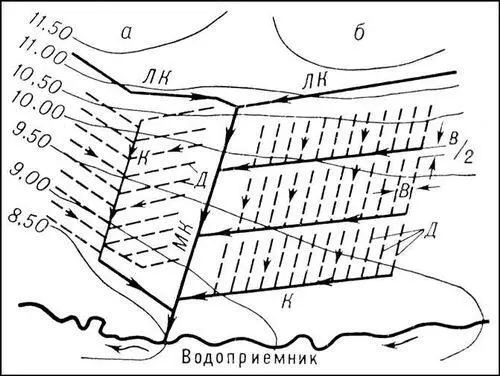

Рис. 2. Дренажные системы: а — поперечный дренаж; б — продольный дренаж; Д — дрены; К — коллекторы; МК — магистральный канал; ЛК — ловчие каналы; В — расстояние между дренами.

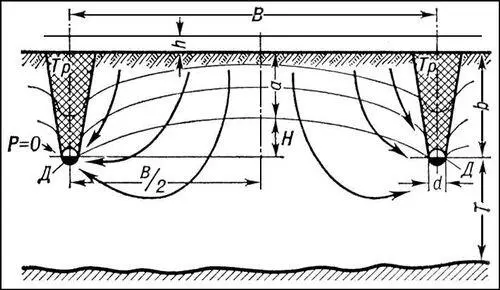

Рис. 1. Работа горизонтального дренажа по отводу избыточных вод весной.

Дрена'ж сооруже'ний,система дрен (труб, скважин, подземных галерей и др. устройств), предназначенных для сбора и отвода грунтовых вод от сооружений. В отличие от дренажа сельскохозяйственных земель , Д. с. применяется с целью защиты от проникновения воды в сооружения, упрочнения оснований, снижения фильтрационного давления на сооружение, защиты оснований от размыва фильтрующейся водой. Нередко эти задачи могут быть выполнены общим осушением городской территории (промышленной площадки, аэродрома и т.д.), для чего используют те же системы, что и при дренаже с.-х. земель. В тех случаях, когда общее понижение уровня грунтовых вод (обычно он должен находиться на глубине 3—3,5 м от поверхности земли) на территории застройки не может дать необходимого эффекта или экономически не оправдано, применяют локальные системы Д. с.: пластовые, пристенные и кольцевые.

Пластовый Д. с. устраивают в виде так называемой фильтрующей постели, укладываемой в основании защищаемого сооружения непосредственно на водоносный грунт и гидравлически связанной (трубами или фильтрующим материалом) с трубчатой дреной, расположенной с наружной стороны фундаментов на расстоянии не менее 0,7 м от плоскости стены защищаемого сооружения ( рис. 1 , а). Пластовый Д. с. полностью защищает сооружение не только от подтопления грунтовыми водами, но и от увлажнения капиллярной влагой. Его широко применяют при защите подземных сооружений, возводимых на слабопроницаемых грунтах, а также при дренировании горячих цехов, трасс теплосети и дымоходов, попадание влаги в которые, даже в капиллярной форме, недопустимо. Пристенный Д. с. состоит из дренажных труб с фильтрующей обсыпкой уложенных на водоупорный грунт с наружной стороны защищаемых сооружений. Его применяют лишь в тех случаях, когда основание защищаемого сооружения располагается на водоупорном грунте. Кольцевой Д. с. располагают по контуру защищаемого здания или участка, на котором размещён ряд сооружений. Действие кольцевого Д. с. основано на понижении уровня грунтовых вод внутри защищаемого контура, что обеспечивает защиту от подтопления подземных сооружений и частей зданий. Глубина понижения зависит от заглубления дренажных труб, галерей или фильтрующей части скважин относительно зеркала грунтовых вод, а также от размеров защищаемого контура. Кольцевые дрены располагаются на некотором удалении от сооружения, благодаря чему могут устраиваться уже после его возведения. В этом отношении кольцевой Д. с. выгодно отличается от пластового, который устраивается одновременно с возводимым сооружением.

По конструктивным особенностям различают горизонтальный, вертикальный и комбинированный типы Д. с. Горизонтальный Д. с. выполняют в виде трубчатых или галерейных дрен, канав и лотков. Трубчатые дрены представляют собой сочетание дренажных труб с одним или несколькими слоями фильтрующей обсыпки из песка и гравия ( рис. 1 , б), устраиваемыми во избежание заиливания труб частицами осушаемого грунта. Для надзора за трубчатым дренажем сооружают смотровые колодцы, обычно из сборных железобетонных колец. Галерейные дрены — трубы большого поперечного сечения (обычно из сборного железобетона) с отверстиями для приёма воды и с обсыпкой. Канавы применяют главным образом на территориях небольших жилых посёлков, где допустимо поддерживать уровень грунтовых вод на глубине до 1,5 м . В устойчивых грунтах канавы выполняют в виде траншей с откосами, а в неустойчивых — лотки из сборного железобетона.
