Проблемы, возникающие при создании ЖРД, многочисленны. Необходим рациональный выбор топлива, удовлетворяющего заданным удельному импульсу и условиям эксплуатации, а также совершенство рабочего процесса для достижения заданного удельного импульса. Требуется устойчивая работа на заданных режимах, без развитых низкочастотных и высокочастотных колебаний давления, вызывающих разрушительные вибрации двигателя. Охлаждение двигателя, подверженного воздействию агрессивных продуктов сгорания при весьма высоких температурах (до 5000 К) и давлениях

усугубляемому в некоторых случаях присутствием конденсированной фазы, представляет значительные трудности. Большинство камер охлаждается одним из компонентов топлива. Если при этом не удаётся охладить сопло и камеру до температуры, требуемой условиями прочности (при использовании всего топлива), то в слое газа, прилегающем к стенке, создают пониженную температуру путём обогащения пристеночного слоя одним из компонентов. Часто применяется смешанное охлаждение, т. е. наружное и внутреннее одновременно ( рис. 3 ). Для защиты стенок камеры и сопла от нагрева одновременно с их охлаждением широко применяют теплозащитные покрытия. Сложной задачей является надёжность подачи топлива (криогенного, агрессивного и др.) при давлениях

и расходах до нескольких м/сек . Необходимо обеспечение минимальной массы двигателя. См. также ст. Реактивный двигатель , Ракетный двигатель .

Лит.: Циолковский К. Э., Исследование мировых пространств реактивными приборами. Калуга, 1926; Добровольский М. В., Жидкостные ракетные двигатели, М., 1968; Алемасов В. Е., Дрегалин А. Ф., Тишин А. П., Теория ракетных двигателей, 2 изд., М., 1969; Петрович Г. В., Ракетные двигатели ГДЛ-ОКБ. 1929—1969, М., 1969; Волков Е. Б., Головков Л. Г., Сырицын Т. Л., Жидкостные ракетные двигатели, М., 1970; Rocket propulsion, Amst. — L. — N. Y., 1960.

С. З. Копелев.

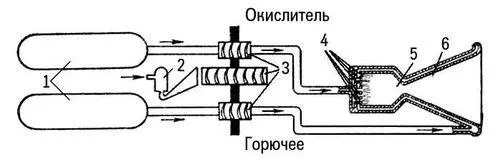

Рис. 2. Схема подачи топлива в жидкостном ракетном двигателе с турбонасосным агрегатом: 1 — топливные баки; 2 — парогенератор; 3 — турбонасосный агрегат; 4 — форсунки; 5 — камера сгорания; 6 — сопло.

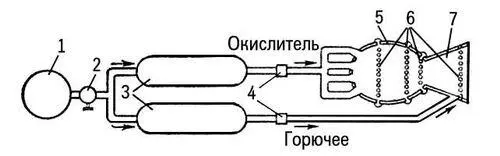

Рис. 3. Схема жидкостного ракетного двигателя со смешанным охлаждением: 1 — баллон со сжатым газом; 2 — редуктор давления; 3 — топливные баки; 4 — клапаны; 5 — камера сгорания; 6 — пояса подачи горючего для внутреннего охлаждения; 7 — сопло.

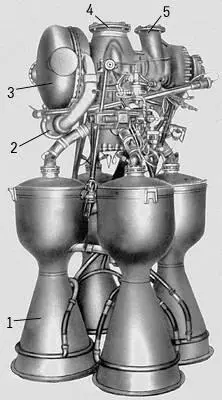

Рис. 1. Кислородо-керосиновый 4-камерный жидкостный ракетный двигатель РД-107 с тягой 1 Мн (102 тс ) первой ступени ракеты-носителя «Восток» (ГДЛ-ОКБ, 1954-57): 1 — рулевые камеры сгорания; 2 — основные камеры сгорания; 3 — силовая рама; 4 — газогенератор; 5 — теплообменник на турбине; 6 — насос окислителя; 7 — насос горючего.

Жи'дкость,агрегатное состояние вещества, промежуточное между твёрдым и газообразным состояниями. Ж., сохраняя отдельные черты как твёрдого тела, так и газа, обладает, однако, рядом только ей присущих особенностей, из которых наиболее характерная — текучесть. Подобно твёрдому телу, Ж. сохраняет свой объём, имеет свободную поверхность, обладает определённой прочностью на разрыв при всестороннем растяжении и т. д. С другой стороны, взятая в достаточном количестве Ж. принимает форму сосуда, в котором находится. Принципиальная возможность непрерывного перехода Ж. в газ также свидетельствует о близости жидкого и газообразного состояний.

По химическому составу различают однокомпонентные, или чистые. Ж. и двух- или многокомпонентные жидкие смеси ( растворы ). По физической природе Ж. делятся на нормальные (обычные), жидкие кристаллы с сильно выраженной анизотропией (зависимостью свойств от направления) и квантовые жидкости— жидкие 4He, 3He и их смеси — со специфическими квантовыми свойствами при очень низких температурах. Нормальные чистые Ж. имеют только одну жидкую фазу (т. е. существует один единственный вид каждой нормальной Ж.). Гелий 4He может находиться в двух жидких фазах — нормальной и сверхтекучей, а жидкокристаллические вещества — в нормальной и одной или даже двух анизотропных фазах.

Общим для всех нормальных Ж., в том числе и для смесей, является их макроскопическую однородность И изотропность при отсутствии внешних воздействий. Эти свойства сближают Ж. с газами, но резко отличают их от анизотропных кристаллических твёрдых тел. Аморфные твёрдые тела (например, стекла), с современной точки зрения, являются переохлажденными Ж. (см. Аморфное состояние ) и отличаются от обычных Ж. только численными значениями кинетических характеристик (существенно большей вязкостью и др.). Область существования нормальной жидкой фазы ограничена со стороны низких температур фазовым переходом в твёрдое состояние — кристаллизацией или (в зависимости от величины приложенного давления) фазовым переходом в сверхтекучее состояние для 4He и в жидко-анизотропное состояние для жидких кристаллов. При давлениях ниже критического давления р к нормальная жидкая фаза ограничена со стороны высоких температур фазовым переходом в газообразное состояние — испарением. При давлениях р > р к фазовый переход отсутствует и по своим физическим свойствам Ж. в этой области неотличима от плотного газа. Наивысшая температура T k , при которой ещё возможен фазовый переход Ж. — газ, называется критической. Значения p k и T k определяют критическую точку чистой Ж., в которой свойства Ж. и газа становятся тождественными. Наличие критической точки для фазового перехода Ж. — газ позволяет осуществить непрерывный переход из жидкого состояния в газообразное, минуя область, где газ и Ж. сосуществуют (см. Критическое состояние ). Т. о., при нагревании или уменьшении плотности свойства Ж. (теплопроводность, вязкость, самодиффузия и др.), как правило, меняются в сторону сближения со свойствами газов. Вблизи же температуры кристаллизации большинство свойств нормальных Ж. (плотность, сжимаемость, теплоёмкость, электропроводность и т. д.) близки к таким же свойствам соответствующих твёрдых тел. В табл. приведены значения теплоёмкости при постоянном давлении ( С р ) ряда веществ в твёрдом и жидком состояниях при температуре кристаллизации. Малое различие этих теплоёмкостей показывает, что тепловое движение в Ж. и твёрдых телах вблизи температуры кристаллизации имеет примерно одинаковый характер.
