Наибольшая часть Ж. к. и и. выполняется из тяжёлого бетона с объёмной массой 2400 кг/м 3 (см. Бетон ). Однако доля изделий из конструктивно-теплоизоляционного и конструктивного лёгкого бетонов на пористых заполнителях, а также из ячеистого бетона всех видов непрерывно возрастает. Такие изделия используются преимущественно для ограждающих конструкций (стены, покрытия) жилых и производственных зданий. Весьма перспективны несущие конструкции из высоко-прочного тяжёлого бетона марок 600—800 и лёгкого бетона марок 300—500. Существенный экономический эффект достигается в результате применения конструкций из жаростойкого бетона (вместо штучных огнеупоров) для тепловых агрегатов металлургической, нефтеперерабатывающей и др. отраслей промышленности; для ряда изделий (например, напорных труб) перспективно применение напрягающего бетона.

Железобетонные конструкции и изделия выполняются в основном с гибкой арматурой в виде отдельных стержней, сварных сеток и плоских каркасов (см. Арматура железобетонных конструкций ). Для изготовления ненапрягаемой арматуры целесообразно использование контактной сварки, обеспечивающей высокую степень индустриализации арматурных работ. Конструкции с несущей (жёсткой) арматурой применяют сравнительно редко и главным образом в монолитном железобетоне при бетонировании в подвесной опалубке. В изгибаемых элементах продольная рабочая арматура устанавливается в соответствии с эпюрой максимальных изгибающих моментов; в колоннах продольная арматура воспринимает преимущественно сжимающие усилия и располагается по периметру сечения. Кроме продольной арматуры, в Ж. к. и и. устанавливается распределительная, монтажная и поперечная арматура (хомуты, отгибы), а в некоторых случаях предусматривается т. н. косвенное армирование в виде сварных сеток и спиралей. Все эти виды арматуры соединяются между собой и обеспечивают создание арматурного каркаса, пространственно неизменяемого в процессе бетонирования. Для напрягаемой арматуры предварительно напряжённых Ж. к. и и. используют высокопрочные стержневую арматуру и проволоку, а также пряди и канаты из неё. При изготовлении сборных конструкций применяется в основном метод натяжения арматуры на упоры стендов или форм; для монолитных и сборно-монолитных конструкций — метод натяжения арматуры на бетон самой конструкции. Способы расчёта и конструирования Ж. к. и и. в СССР подробно разработаны и опубликованы в качестве нормативных документов. Для проектировщиков созданы многочисленные пособия в виде инструкций, указаний и вспомогательных таблиц.

Лит.: Сахновский К. В., Железобетонные конструкции, 8 изд., М., 1959; Якубовский Б. В., Железобетонные и бетонные конструкции, М., 1970; Справочник проектировщика, [т. 5] — Сборные железобетонные конструкции, М., 1959; Строительные нормы и правила, ч. 2, раздел В. гл. 1. Бетонные и железобетонные конструкции. Нормы проектирования, М., 1970; Михайлов В. В., Предварительно напряженные железобетонные конструкции, М., 1963; Гершберг О. А., Технология бетонных и железобетонных изделий, 3 изд., М., 1971; Инструкция по проектированию железобетонных конструкций, М., 1968; Ferguson P. М., Reinforced concrete fundamentals, 2 ed., N. Y., 1965.

К. В. Михайлов.

Широкие формообразующие и технические возможности железобетонных конструкций оказали огромное влияние на мировую архитектуру 20 в. На основе железобетонных конструкций сложились новые масштабы, архитектоника и пространственная организация зданий и сооружений. Прямолинейные каркасные конструкции придают зданиям строгий геометризм форм и мерный ритм членений, чёткость структуры. Горизонтальные плиты перекрытий покоятся на тонких опорах, лёгкая стена, будучи лишена несущей функции, нередко превращается в стеклянный экран-завесу. Равномерное распределение статических усилий создаёт тектоническую равнозначность элементов постройки. Большой пластической и пространственной выразительностью обладают криволинейные конструкции (особенно тонкостенные оболочки различных, иногда причудливых очертаний), с их сложной тектоникой форм (порой приближающихся к скульптурным) и непрерывно сменяющимся ритмом элементов. Криволинейные конструкции позволяют перекрывать без промежуточных опор огромные зальные помещения и создавать необычные по форме объёмно-пространственные композиции. Некоторые современные железобетонные конструкции (например, решётчатые) обладают орнаментально-декоративными качествами, формирующими облик фасадов и покрытий. Пластически осмысленные современные железобетонные конструкции придают эстетическую выразительность не только жилым и гражданским зданиям, но и инженерным и промышленным сооружениям (мостам, эстакадам, плотинам, градирням и др.).

Новые, прогрессивные способы использования Ж. к. и и. в массовом жилищном и гражданском строительстве (например, строительство из объёмных блоков или на основе каталога унифицированных индустриальных изделий для строительства) создают возможность богатого варьирования планировки зданий и их объёмно-пространственной структуры.

Лит.: Раафат Али Ахмед, Железобетон в архитектуре, пер. с англ., М., 1963; Казаринова В., Взаимосвязь архитектуры и строительной техники, М., 1964; Маркузон В., О закономерностях развития и семантике архитектурного языка, «Архитектура СССР», 1970, № 1; Neryi P. L., Costruire correttamente. Caratteristiche e possibilità delle strutture cementizie armate, Mil., 1955 (сокр. рус. пер. — Нерви П. Л., Строить правильно, М., 1956); Collins P., Concrete. The vision of a new architecture, L., 1959.

В. В. Кириллов.

Строительство жилого дома из объемных железобетонных блоков.

Рис. 1. Схема одноэтажного промышленного здания с железобетонным каркасом: 1 — фундаменты под внутренние колонны; 2 — колонны наружного ряда; 3 — подкладка; 4 — фундаментная балка; 5 — стеновые плиты; 6 — консоли колонн; 7 — подкрановая балка; 8 — плиты покрытия; 9 — балки покрытия; 10 — внутренние колонны.

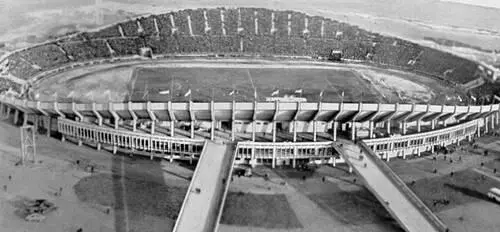

Архитектор В. В. Орехов, инженеры Ю. С. Ярославский, А. И. Гришин, Л. Г. Сизов. Стадион в Красноярске. 1968.

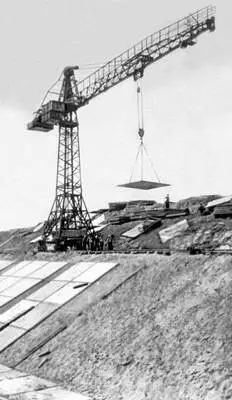

Облицовка судоходного канала железобетонными плитами.

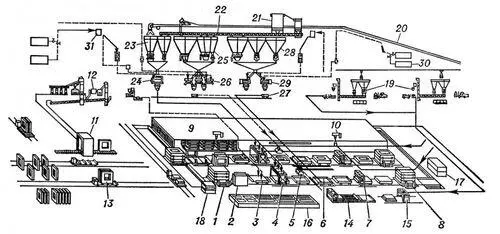

Рис. 3. Технологическая схема конвейерного производства керамзитобетонных стеновых панелей: 1 — распакетировщик; 2 — кантователь; 3 — механизм закрытия бортов и смазки форм; 4 — фактуроукладчик; 5 — бетоноукладчик; 6 — виброплощадка; 7 — раствороукладчик; 8 — пакетировщик; 9 — тоннельная камера твердения; 10 — кран-балка; 11 — камера обработки фактурного слоя готовых панелей; 12 — отделение подготовки песка; 13 — вывозная тележка; 14 — установка для изготовления вентиляционных панелей; 15 — установка для изготовления карнизных блоков; 16 — ямные камеры твердения; 17 — центральный пульт управления; 18 — вспомогательный пульт управления; 19 — отделение подготовки фактуры; 20 — ленточный транспортёр заполнителей; 21 — пневмоосадительная установка для цемента; 22 — винтовой конвейер для цемента; 23 — бункера для компонентов раствора; 24 — растворосмесители; 25 — бункера для компонентов лёгкого бетона; 26 — смесительные роторные бегуны; 27 — самоходная раздаточная вагонетка; 28 — бункера для компонентов тяжёлого бетона; 29 — бетоносмесители принудительного действия; 30 — приготовление добавок к бетону; 31 — баки для воды.
