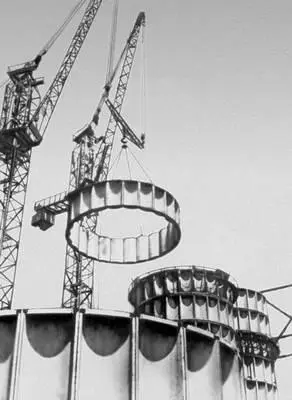

Установка царги из тонкостенных железобетонных панелей-оболочек на строительстве элеватора в г. Сватово.

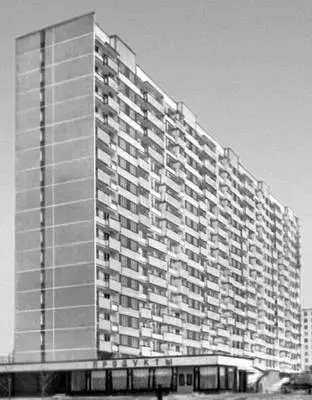

Коллектив московского научно-исследовательского и проектного института типового и экспериментального проектирования (МНИИТЭП). Жилой дом в Москве. 1970.

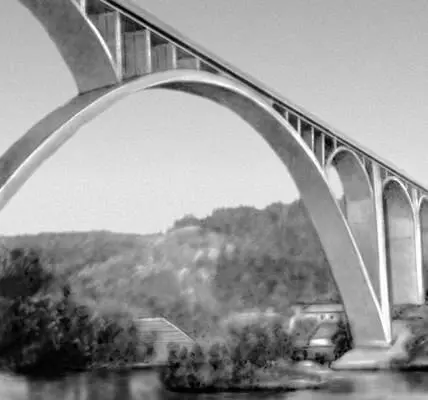

Мост им. Клемента Готвальда через Влтаву. Чехословакия.

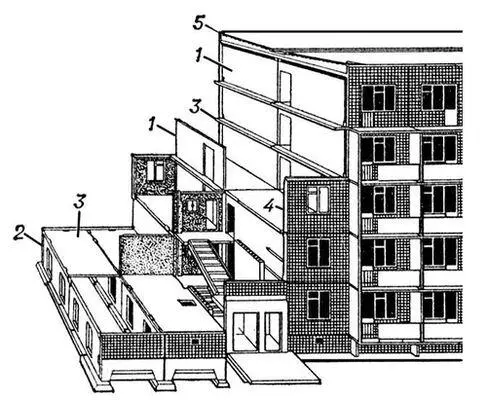

Рис. 6. Схема крупнопанельного жилого здания: 1 — несущая панель поперечной стены; 2 — фундаментный блок; 3 — плита перекрытия; 4 — наружная стеновая панель; 5 — кровельная плита.

Рис. 4. Общий вид конвейера для изготовления керамзитобетонных панелей.

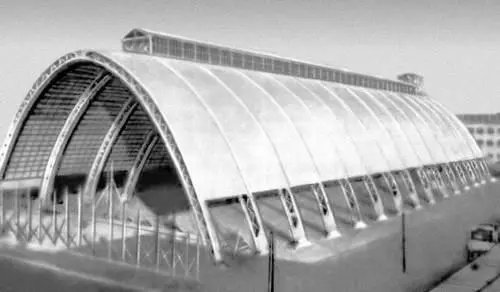

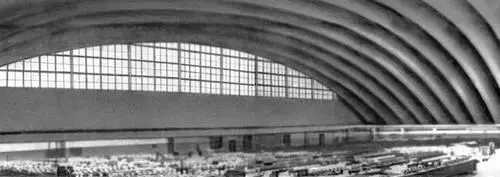

Производственное помещение в Красноярске. 1960-е гг.

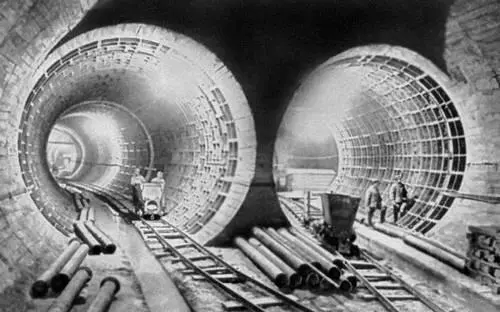

Железобетонные конструкции туннельных сооружений московского метрополитена.

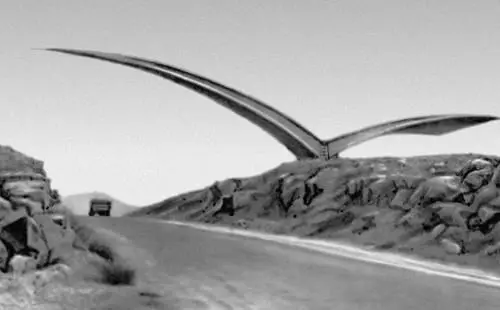

Архитектор О. А. Акопян, инженер Е. А. Григорян, художник В. А. Хачатрян. Монумент при въезде в Ереван. 1961.

Строительство водосливной железобетонной плотины Воткинской ГЭС.

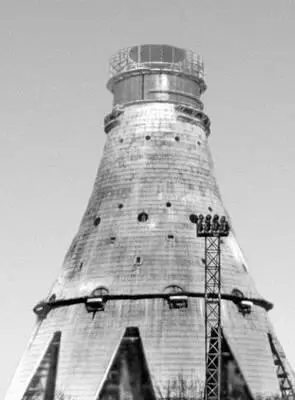

Железобетонная конструкция опорной части башни московского телецентра.

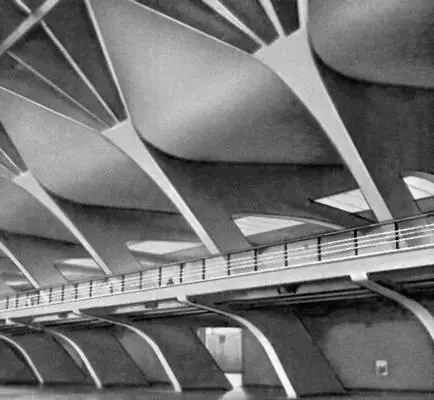

Инженер П. Л. Нерви. Фрагмент главного зала (1948—50) Дворца выставок в Турине.

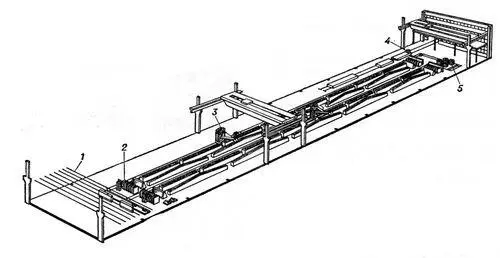

Рис. 5. Технологическая схема стендового производства предварительно напряжённых линейных изделий (стропильных балок): 1 — эстакада для подачи бетона; 2 — гидродомкрат; 3 — бетонораздатчик; 4 — самоходная тележка для вывоза готовых изделий; 5 — бухтодержатель.

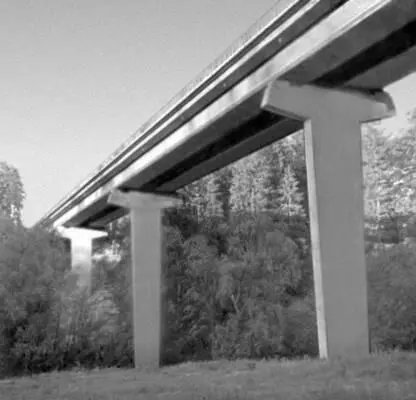

Архитектор В. Р. Рейнфельд, инженеры З. А. Вецвагарс и др. Виадук через овраг р. Лорупе близ г. Сигулда. Латвийская ССР. 1966—68.

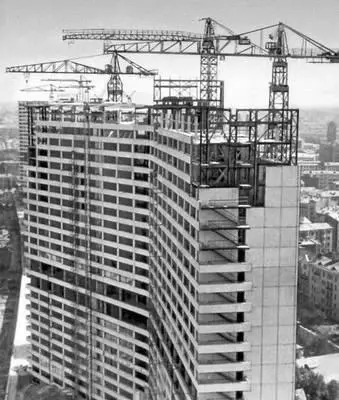

Монтаж крупнопанельных железобетонных конструкций многоэтажного здания на проспекте Калинина в Москве.

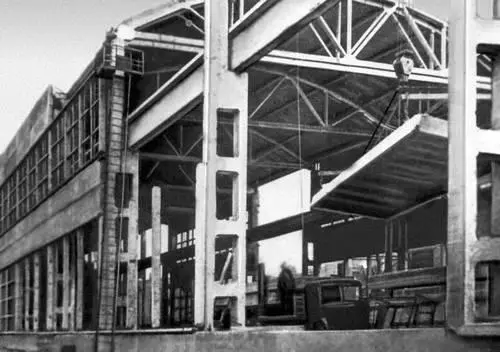

Строительство промышленного здания с применением сборных железобетонных конструкций.

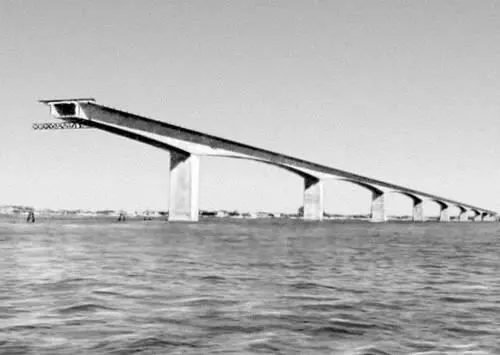

Монтаж пролётного строения железобетонного моста Олерон — Континент (Франция).

Промышленное здание в Казинцбарцике. Венгрия. 1950-е гг.

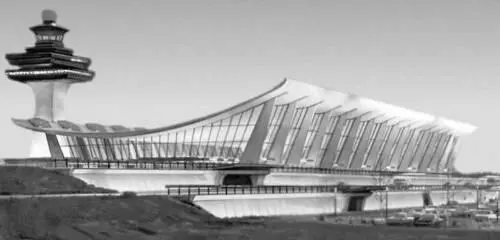

Архитектор Э. Сааринен. Аэровокзал в международном аэропорту им. Даллеса близ Вашингтона. Закончен в 1962.

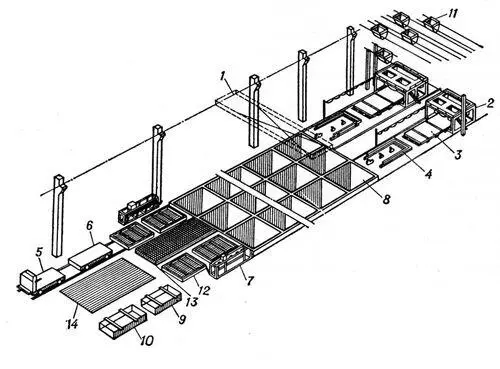

Рис. 2. Технологическая схема агрегатно-поточного производства панелей покрытий 3 х 6 м с двумя формовочными постами: 1 — мостовой кран; 2 — бетоноукладчик; 3 — виброплощадка; 4 — формоукладчик; 5 — самоходная тележка для вывоза готовых изделий; 6 — тележка-прицеп; 7 — установка для электротермического натяжения стержней; 8 — камеры пропаривания; 9 — стенд для контроля и ремонта изделий; 10 — стенд для сборки утеплённых панелей; 11 — раздаточный бункер; 12 — формы; 13 — сварные арматурные сетки; 14 — площадка складирования готовой продукции.

Железобето'нный мост,мост с железобетонными пролётными строениями и бетонными или железобетонными опорами. Ж. м. могут иметь различные системы: балочную (с разрезными и неразрезными балками), рамную, арочную, комбинированную. Наиболее распространены балочные Ж. м. ( рис. ). Для перекрытия пролётов от 6 до 18 м обычно применяют пролётные строения плитной конструкции. Пролёты более 12 м перекрывают ребристыми пролётными строениями с главными балками, поддерживающими плиту проезжей части. При пролётах более 40 м балочным пролётным строениям часто придают коробчатое сечение. Арочная система наиболее целесообразна для мостов на прочных грунтах. Пролёты балочных Ж. м. достигают 200 м, арочных — 300 м.

Основные преимущества Ж. м. — долговечность и сравнительно низкая стоимость эксплуатации. В СССР сооружают в основном сборные Ж. м. из готовых элементов заводского изготовления. При строительстве крупных Ж. м. весьма эффективны способы навесного монтажа пролётных строений и доставка сборных элементов на место плавучими средствами. См. также Мост .

Лит.: Поливанов Н. И., Железобетонные мосты на автомобильных дорогах, 3 изд., М., 1956; Назаренко Б. П., Железобетонные мосты, М., 1964.

Е. Е. Гибшман.

Рис. к ст. Железобетонный мост.

Желе'зо-ни'келевый аккумуля'тор,щелочной аккумулятор с электродами из железа (+) и никеля (-). Один из основных типов аккумуляторов; применяется в авиации, технике связи, на электрокарах.
