Зубоизмери'тельные прибо'ры,средства измерения зубчатых передач. К этой группе иногда относят средства измерения зуборезного инструмента и средства, устанавливаемые на зубообрабатывающих станках.

З . п. измеряют цилиндрические колёса (прямозубые и косозубые, с наружным и внутренним зацеплением), конические колёса, червяки и червячные фрезы. Особую группу составляют З. п. для мелко-модульных колёс (с модулем менее 1 мм ). Приборы, служащие для контроля цилиндрических колёс внешнего зацепления, часто снабжаются приспособлениями для контроля др. колёс или элементов зацепления, зуборезного инструмента и т.д. З. п. можно выявлять определённые эксплуатационные свойства колёс: кинематическую точность, плавность работы, полноту контакта и боковой зазор. Универсальными приборами можно проверять несколько параметров колеса ( рис. 1 ) или один параметр в определённом диапазоне размеров без специальных настроечных приспособлений (например, универсальный эвольвентомер ).

З . п. могут быть станковыми (см. рис. 1 ), когда контролируемое колесо устанавливается на прибор; накладными ( рис. 2 ), когда прибор накладывают при измерении на колесо: приставными, когда устанавливают колесо и прибор от одной базы на контрольной плите или на станке. Наиболее распространённые станковые приборы бывают 4 типоразмеров, определяемых диаметром делительной окружности контролируемых зубчатых колес: 5—120; 20—320; 200—800; 500—1250 мм. З. п. используют для приёмочного (окончательного) и технологического контроля. При приёмочном контроле З. п. оценивают параметры, характеризующие точность зубчатого колеса как элемента будущей передачи. Такие приборы служат для комплексного метода контроля, при котором выявляются погрешности комплекса взаимосвязанных элементов колеса, например при зацеплении его с измерительным колесом, погрешностью которого пренебрегают. При технологическом контроле З. п. определяют отдельные параметры зубчатых колёс (шаг, профиль и т.д.), однозначно связанные с каким-либо элементом технологического процесса обработки (например, инструмента, станка и т.д.). В практике приборы для технологического контроля часто используются и в качестве приёмочных.

З. п. для цилиндрических колёс с модулем более 1 мм предназначаются для контроля следующих показателей: кинематической погрешности, накопленной погрешности и разности окружных шагов; радиального биения зубчатого венца (биениемер); межцентрового расстояния ( межцентромер ); волнистости поверхности (волномер); шага зацепления ( шагомер ); формы и расположения контактной линии (контактомер); направления зуба ( ходомер ); профиля (эвольвентомер), толщины зуба (зубомер), длины общей нормали ( нормалемер ); положения исходного контура.

Разнообразие З. п. объясняется сложностью геометрической формы зубчатых колёс, многообразием способов их обработки, а также возможностью выявлять одни и те же эксплуатационные свойства колеса контролем разных его параметров. Конкретные параметры, которые необходимо проверять, устанавливаются заводскими или отраслевыми техническими документами на изготовление зубчатых передач, а также рекомендациями по стандартизации PC 373—65 «Приборы для контроля цилиндрических зубчатых колёс».

Перспективной является система единой оценки эксплуатационного качества зубчатых колёс, которая предполагает совершенствование приборов для контроля кинематической погрешности, т. н. приборов для комплексного однопрофильного контроля. Результаты такого контроля представляют сложную периодическую функцию, которую можно подвергать гармоническому анализу, например с помощью ЭВМ. Развитие таких способов обработки результата измерений позволяет в значит. мере отказаться от нормирования всех элементов зубчатого колеса, что ведёт к сокращению числа приборов. Такой вид контроля наиболее полно характеризует эксплуатационные свойства проверяемого колеса и позволяет проводить анализ погрешностей технологического процесса.

Лит.: Тайц Б. А., Марков Н. Н., Нормы точности и контроль зубчатых колес, М. — Л., 1962; Марков Н. Н., Зубоизмерительные приборы. М., 1965; Марков А. Л., Измерение зубчатых колес, 3 изд., Л., 1968.

Н. Н. Марков.

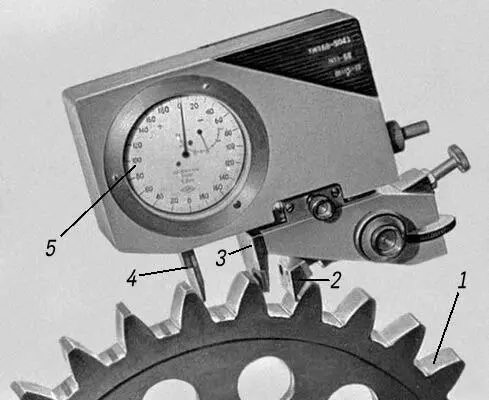

Рис. 2. Отечественный накладной шагомер для контроля шага зацепления цилиндрических зубчатых колёс с модулем зацепления m=1,5—10 мм : 1 — контролируемое колесо; 2, 3 и 4 — измерительные наконечники; 5 — двухстороннее отсчётное устройство.

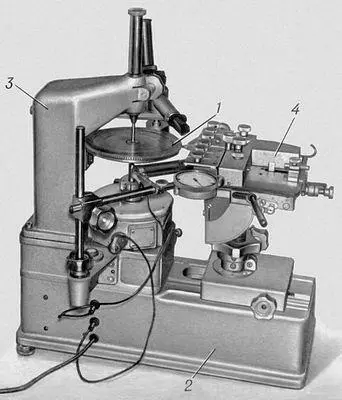

Рис. 1. Отечественный универсальный зубоизмерительный прибор для контроля зубчатых колёс с модулем зацепления m=0,3—1,25 мм , диаметром 10—160 мм : 1 — контролируемое колесо; 2 — корпус; 3 — кронштейн с установочными центрами; 4 — измерительное устройство.
