В. В. Данилевский.

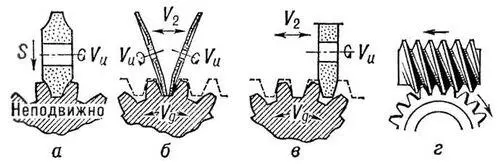

Рис. 6. Схемы зубошлифования: а — по методу профильного копирования фасонным шлифовальным кругом; б — по методу обкатки двумя тарельчатыми шлифовальными кругами; в — по методу обкатки одним дисковым шлифовальным кругом, имеющим профиль зуба рейки; г — по методу обкатки абразивным червяком; V uи V g— скорости вращения соответственно инструмента (шлифовального круга) и детали (зубчатого колеса); S — поперечная подача шлифовального круга; V 2— скорость возвратно-поступательного движения шлифовальных кругов.

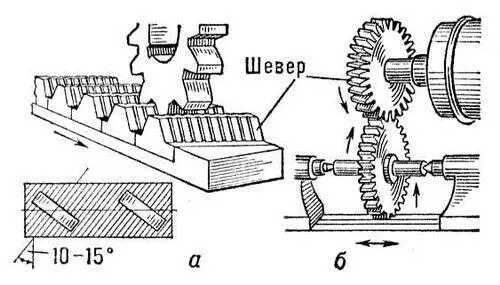

Рис. 5. Схемы шевингования цилиндрических зубчатых колёс: а — реечным шевером; б — дисковым шевером.

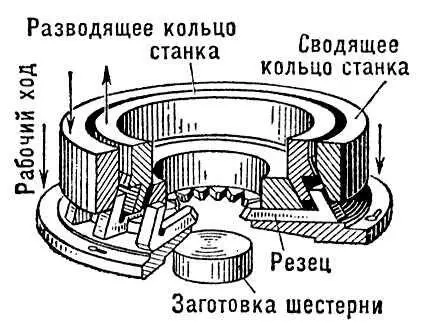

Рис. 3. Нарезание зубьев фасонной зуборезной головкой.

Рис. 7. Схема притирки зубчатых колёс: 1, 2, 4 — притиры; 3 — обрабатываемое колесо.

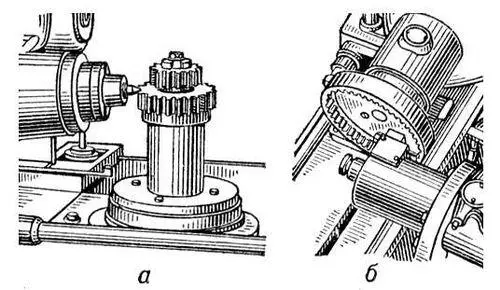

Рис. 8. Схемы зубозакругления наружных (а) и внутренних (б) зубьев.

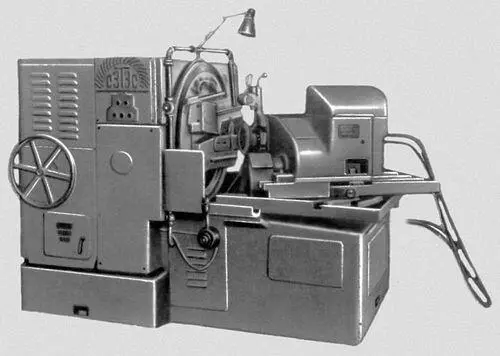

Рис. 4a. Зубострогальный станок. Общий вид.

Рис. 4б. Зубострогальный станок. Схема нарезания зубьев на коническом зубчатом колесе: 1 — обрабатываемое зубчатое колесо; 2 — производящее зубчатое колесо; 3 — зубострогальные резцы производящего колеса.

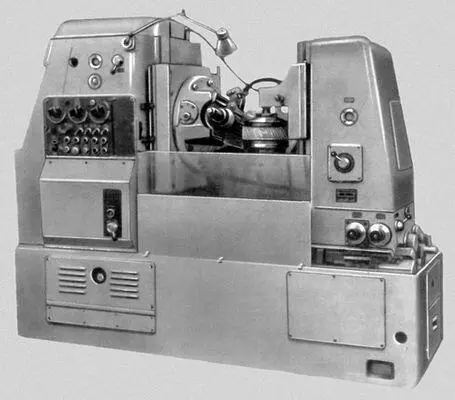

Рис. 1. Зубофрезерный станок.

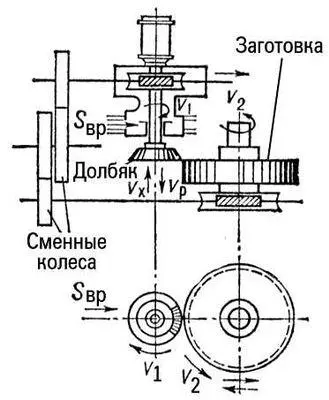

Рис. 2. Принципиальная схема работы вертикального зубодолбёжного станка.

Зуборе'зный инструме'нт,металлорежущий инструмент для обработки зубчатых колёс, червячных и храповых колёс, шлицевых валиков и др. деталей с зубьями. В зависимости от метода зубонарезания применяют модульные дисковые или пальцевые фрезы и зуборезные головки для работы методом копирования, зуборезные гребёнки, червячные фрезы, долбяки, зубострогальные резцы и резцовые головки для работы методом обкатки.

Дисковая фреза ( рис. 1, а ) является фасонной и имеет затылованный зуб, профиль которого в радиальной плоскости соответствует профилю впадины нарезаемого зубчатого колеса. Дисковые модульные фрезы изготовляются наборами из 8,15 и 26 шт. Каждая фреза набора используется для нарезания зубчатых колёс с определенным модулем и числом зубьев в определённом диапазоне, которые могут быть использованы лишь в неответственных тихоходных передачах.

Пальцевая фреза ( рис. 1, б ) — модульная фреза с затылованным зубом — применяется в основном для нарезания косозубых и прямозубых колёс с модулем свыше 20 мм. Профиль фрезы в осевом сечении при нарезании прямозубых цилиндрических колёс соответствует профилю впадины колеса. Фрезы для нарезания шевронных или косозубых зубчатых колёс имеют более сложный профиль.

Зуборезная головка применяется для одновременного нарезания всех впадин зубчатого колеса за несколько проходов. Профиль рабочей части каждого резца представляет собой копию впадины между зубьями. Подобные головки изготавливаются для обработки зубчатых колёс с модулем от 2 до 6 мм и используются в массовом производстве.

Зуборезная гребёнка — зубчатая рейка, работающая как фасонный строгальный резец. Гребёнки прямозубые ( рис. 2, а ) служат для нарезания цилиндрических зубчатых колёс, косозубые ( рис. 2, 6 ) — для нарезания шевронных колёс. Прямозубые гребёнки изготавливаются двух типов: без переднего угла, устанавливаемые при работе наклонно под углом 6°30’; с. передним углом 4°, устанавливаемые перпендикулярно направлению резания. Косозубые гребёнки имеют наклонные зубья (под углом 30°) с расположением передней поверхности параллельно торцу нарезаемого колеса. Нарезают зубья двумя гребёнками: левая строгает зубья с левым направлением зуба, правая — с правым. Зуборезные гребёнки изготавливают цельными или сварными (режущая часть — из быстрорежущей стали Р-9 или P-18, державка — из стали 45).

Червячная фреза применяется для чернового и чистового нарезания зубчатых колёс. Различают фрезы для нарезания: цилиндрических колёс с прямыми и косыми зубьями; червячных колёс ( рис. 3 ); конических колёс с криволинейными зубьями и глобоидных колёс. Наибольшее распространение при обработке цилиндрических зубчатых колёс с прямыми и косыми зубьями имеют червячные фрезы с прямолинейным профилем в нормальном сечении, а также архимедовы червячные фрезы с прямолинейным профилем в осевом сечении. Фрезы изготавливаются однозаходные цельные из быстрорежущей стали Р-18 или сборные. Для зубчатых колёс с модулем от 5 до 15 мм применяют сборные фрезы с наружным диаметром менее 120 мм со вставными гребёнками, а для модулей более 15 мм — с наружным диаметром более 120 мм со вставными зубьями. Червячными фрезами, оснащенными пластинами из твёрдых сплавов, нарезают зубчатые колёса с модулем меньше 5 мм.

Долбяк предназначен для нарезания зубьев колёс с наружным и внутренним зацеплением. Долбяк представляет собой режущий инструмент, выполненный в виде зубчатого колеса с режущими элементами.

Зубострогальные резцы применяются для нарезания конических зубчатых колёс для наружного зацепления ( рис.4 ), изготавливаются из быстрорежущей стали Р-9 или Р-18. По назначению различают резцы прорезные (черновые и чистовые). Прорезные резцы служат для предварительной (черновой) обработки впадин между зубьями конических колёс с крупным модулем (более 10 мм ). Чистовые резцы изготавливаются для чистовой обработки конических колёс с модулем от 0,3 до 20 мм.

Зубострогальные резцовые головки предназначаются для нарезания конических зубчатых колёс наружного зацепления с зубьями, очерченными по дуге окружности. Такие резцовые головки выполняются в виде диска, в который вставлены (по периферии) отдельные резцы ( рис. 5 ) . Резцовые головки изготовляются 10 типоразмеров с различными диаметрами (цельными или сварными). Вставные резцы применяют сварные (режущая часть — из стали Р-18, державка — из стали 45).
