Компа'ундное возбужде'ние,смешанное возбуждение, компаундирование (от англ. compound — составной, смешанный), возбуждение электрических машин, при котором магнитный поток автоматически регулируется в зависимости от силы тока в якоре электрической машины. К. в. электрических машин постоянного тока производится от двух обмоток возбуждения: последовательной и параллельной (или независимой). Параллельная обмотка обеспечивает магнитный поток возбуждения машины, соответствующий номинальному напряжению при холостом ходе. Последовательная обмотка предназначена для автоматического регулирования напряжения машины в зависимости от нагрузки. Электрические машины такого типа называются машинами компаундного, или смешанного, возбуждения, которые по электромеханическим характеристикам занимают промежуточное положение между машинами последовательного и параллельного возбуждения.

К. в. машин переменного тока применяется в основном в системах автоматического регулирования напряжения мощных турбо- и гидрогенераторов. Цепь К. в. включает в себя трансформаторы тока ТТ, выпрямитель В1 и нагрузочные сопротивления R . При изменении силы тока в якоре синхронного генератора СГ изменяется сила тока в обмотке возбуждения ОВ 1 электромашинного возбудителя В, вследствие чего изменяется напряжение возбудителя и сила тока в обмотке возбуждения синхронного генератора. Поскольку одна система К. в. не может обеспечить поддержание напряжения СГ с требуемой точностью, одновременно с компаундным возбуждением применяется коррекция напряжения СГ. Корректор напряжения состоит из измерительного трансформатора напряжения ТН, магнитного усилителя МУ, нагруженного на выпрямитель В2, и устройства ИПУ, преобразующего изменения напряжения переменного тока в сигналы постоянного тока в обмотках управления МУ. При отклонении напряжения СГ от заданного значения изменяется ток в обмотках управления МУ, что приводит к изменению напряжения на выходе выпрямителя В2 и, следовательно, силы тока в обмотке возбуждения ОВ2 возбудителя В. В ряде случаев системы К. в. с коррекцией применяются в сочетании с устройством релейного форсирования возбуждения.

Лит.: Юдицкий С. Б., Синхронные машины с полупроводниковыми выпрямителями, 2 изд., М. — Л., 1954; Костенко М. П., Пиотровский Л. М., Электрические машины, 2 изд., ч, 1—2, М. — Л., 1964—65; Важнов А. И., Электрические машины, Л., 1969.

Ю. М. Иньков.

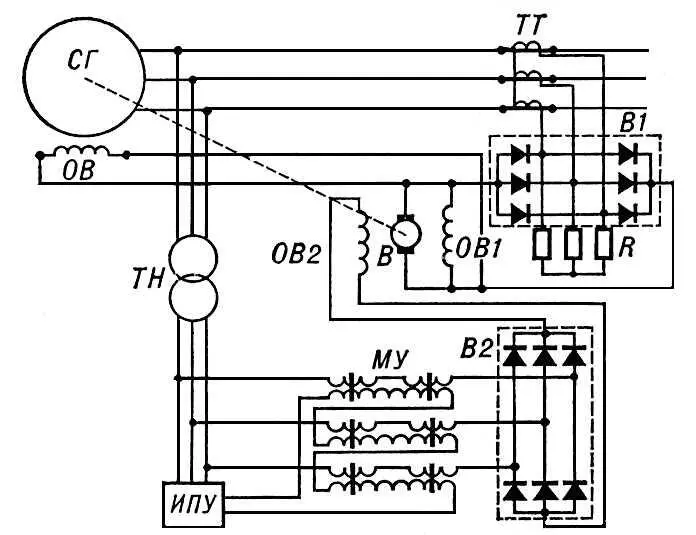

Схема независимого возбуждения синхронного генератора с компаундированием и коррекцией напряжения.

Компа'унды полиме'рные,литая изоляция, композиции на основе термореактивных олигомеров или мономеров; предназначены для пропитки (с целью изоляции) обмоток трансформаторов, дросселей электрических машин, изделий радиотехнической и электронной аппаратуры, а также для заполнения промежутков (заливки) между деталями радиотехнических и электронных устройств, в электрических машинах и аппаратах. Основное преимущество литой изоляции — возможность получения электротехнических изделий в виде малогабаритных блоков любой конфигурации, не требующих дополнительной обработки. К числу К. п. относят также имеющие ограниченное применение композиции на основе термопластических материалов (битумов, масел, канифоли, церезина и др.); эти К. п. представляют собой твёрдые или воскообразные массы, которые перед употреблением переводят в жидкое состояние нагреванием.

Для приготовления К. п. в качестве олигомеров чаще всего используют эпоксидные смолы, полиэфирные смолы, жидкие кремнийорганические каучуки, а в качестве мономеров — исходные продукты для синтеза полиакрилатов и полиуретанов. Наибольшее распространение получили эпоксидные К. п. В состав К. п., помимо мономеров и олигомеров, могут входить также пластификаторы, наполнители, ускорители отверждения или инициаторы полимеризации, пигменты.

К неотвержденным К. п. предъявляются следующие требования: отсутствие летучих компонентов; минимальная усадка при отверждении или полимеризации; низкая вязкость, обеспечивающая пропиточные и заливочные свойства; достаточно большая жизнеспособность. Отвержденные К. п. должны обладать высокими диэлектрическими () и прочностными показателями. Отверждение К. п. осуществляют при повышенных или обычных температурах.

Диэлектрические свойства отверждённых компаундов отечественных марок при 20 °С

* В скобках указана частота, гц.

Лит.: Черняк К. И., Эпоксидные компаунды и их применение, 3 изд., Л., 1967; его же. Неметаллические материалы в судовой электро- и радиотехнической аппаратуре. Справочник, Л., 1966; Волк М., Леффордж Ж., Стетсон Р., Герметизация электротехнической и радиоэлектронной аппаратуры, пер. с англ., М. — Л., 1966.

М. А. Голубенка.

Компе'ндиум(от лат. compendium — сбережение; выгода), устройство к киносъёмочному аппарату, состоящее из бленды светозащитной и держателя светофильтров. К. предохраняет объектив от засветки посторонним светом и позволяет устанавливать перед объективом одновременно несколько светофильтров и оптических насадок.

Лит.: Гордийчук И. Б., Советская киносъёмочная аппаратура, М., 1966; Толчан Я. М., Киносъёмочная аппаратура, М., 1968.

Компенса'тор(от лат. compenso — возмещаю, уравновешиваю) в технике, 1) устройство или заполнитель для возмещения или уравновешивания влияния различных факторов (температуры, давления, положения и других) на состояние и работу сооружений, систем, машин, приборов; К. обеспечивает их работоспособность путём устранения влияний указанных факторов, а также служит для измерения или регулирования физических величин (например, компенсатор оптический ) . Конструкция К., применяемых при сборке (см. Компенсация сборочная ) и эксплуатации машин, определяется предельными значениями и необходимой точностью компенсации.
