Различают К. неподвижные и подвижные. Неподвижными К. являются, например, прокладки, проставочные кольца и тому подобные детали, изменение размеров и формы которых устраняют отклонения размеров от номинальных. Неподвижным К. может также служить заполнитель, который после затвердевания фиксирует установленное положение деталей. Такие К. используют, например, при изготовлении макетов и технологических приспособлений. Подвижные К. могут быть периодического или непрерывного действия. Периодически действующие К. (регулировочные винты, эксцентриковые втулки и т.п.) устраняют отклонение размеров при перемещении или повороте. К. непрерывного действия работают автоматически. Примерами могут служить двойной шарнир для компенсации несоосности валов, например шарнир Гука, сильфон для компенсации удлинения трубопровода. В машинах, работающих в различных тепловых режимах (например, в двигателях внутреннего сгорания ) , К. устраняют влияние тепловых деформаций; в замкнутых жидкостных системах (например, в гидроприводах машин ) жидкостными К. поддерживается постоянное давление при изменениях температуры жидкости. К. в электротехнике предназначен для улучшения cosj и регулирования напряжения в электрических сетях (см. Компенсатор синхронный ). Применение К. необходимо для нормальной работы несоосных валов, обеспечения заданных зазоров в опорах и зубчатых зацеплениях, для передачи движения между перемещающимися валами, устранения люфтов в соединениях и т.п. Использование К. способствует широкому внедрению взаимозаменяемости деталей, повышает долговечность и ремонтоспособность машин при меньшей точности изготовления отдельных элементов. Введение К. в машины облегчает процесс массового производства, сокращает индивидуальную подгонку деталей при сборке, снижает производственно-эксплуатационные расходы. 2) Термомагнитный железоуглеродистый сплав, содержащий 38% никеля, 14% хрома. Применяется в различных электроизмерительных приборах в качестве шунтов постоянных магнитов для уменьшения температурной погрешности приборов.

Лит.: Справочник машиностроителя, 2 изд., т. 4, М., 1956.

С. В. Беспалов, А. И. Зусман.

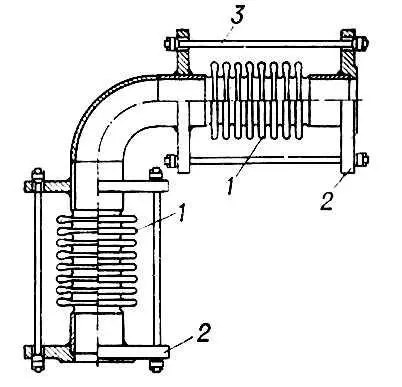

Сильфонный компенсатор: 1 — сильфон; 2 — фланцы; 3 — ограничитель хода.

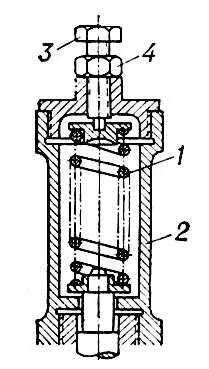

Компенсация отклонений, изменяющих усилие пружины, регулировочным винтом: 1 — пружина; 2 — корпус; 3 — регулировочный винт; 4 — контргайка.

Компенса'тор автомати'ческий,автоматическое измерительное устройство, работающее по компенсационному методу измерения , то есть по методу сравнивания двух величин, главным образом электрических напряжений или сил токов. Существуют К. а. со следящим двигателем и с компенсационным усилителем. В К. а. со следящим двигателем датчик D преобразует измеряемую величину х в эдс Е х, которая сравнивается с другой эдс в измерительной схеме уравновешивания . Сигнал рассогласования D Е усиливается и вызывает вращение следящего двигателя Д. Одновременно перемещается уравновешивающий орган (УО), изменяя сопротивление компенсирующей цепи (в схеме уравновешивания) таким образом, чтобы DЕ уменьшилось; при DЕ = 0 двигатель останавливается. Отсчёт производится по показанию стрелки прибора или самописца, жестко связанных с УО. По такому принципу работает, например, потенциометр автоматический. К. а. со следящим двигателем представляет собой замкнутую астатическую (поскольку она содержит одно интегрирующее звено в виде двигателя) систему и является разновидностью следящих систем . Большинство приборов, работающих по этому принципу, производят регистрацию, а иногда и регулирование измеренной величины. Такие самоуравновешивающиеся приборы можно применять для измерений практически любых величин (эдс, сопротивления, индуктивности, емкости, частоты, мощности, температуры, механического перемещения, давления, уровня, светового потока и т.д.), которые могут быть преобразованы в электрический сигнал. Преимущества этих приборов: высокая чувствительность (порог чувствительности некоторых К. а. < 1 мкв ) и точность измерения (0,2—0,5% от диапазона шкалы), возможность измерения без потребления энергии из измеряемой цепи; дистанционность измерений; хорошее быстродействие (скорость перемещения по шкале до 1 м/сек ) .

В К. а. с компенсационным усилителем измеряемая эдс Е хсравнивается с компенсирующим напряжением Е к; сигнал рассогласования D Е = Е х—Е к подаётся на вход усилителя У, на выходе которого появляется ток I, создающий компенсирующее напряжение IR = E k, приблизительно равное Е х. Результат измерения отсчитывается по гальванометру. К. а. с компенсационным усилителем представляет собой замкнутую, в общем случае статическую (поскольку здесь нет интегрирующего звена) систему, характеризуется статической или погрешностью компенсации (Е х— Е к ) . Этот К. а. можно рассматривать также как измерительный усилитель с обратной связью, преобразующий подаваемую на вход малую эдс Е х(или ток) в пропорционально изменяющийся ток /. Точность измерения таких К. а. ограничена классом точности гальванометра. К. а. с компенсирующим усилителем являются лабораторными приборами для измерений небольших постоянных эдс и сил токов, а также для проверки электроизмерительных приборов, иногда применяются как комплексные компенсаторы переменного тока.

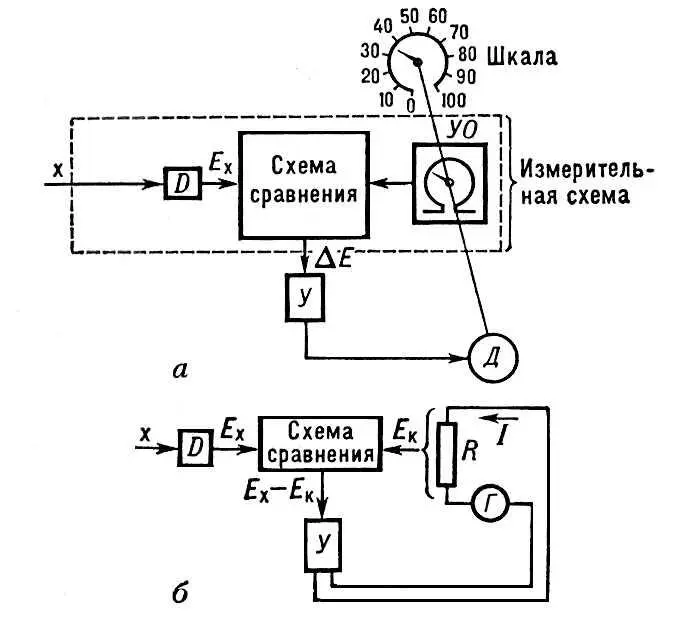

Схема автоматического компенсатора: а — со следящим двигателем; б — с компенсационным усилителем; х — измеряемая величина; D — датчик; Е х— преобразованная эдс; У — усилитель; DЕ — сигнал рассогласования; Д — электродвигатель; УО — уравновешивающий орган; Г — гальванометр; Е к— эдс компенсации; R — сопротивление; I — ток.

Компенса'тор опти'ческий,устройство, с помощью которого двум лучам света сообщается определённая разность хода, либо уже имеющаяся разность хода сводится к нулю или некоторому постоянному значению. Обычно К. о. снабжаются отсчётными приспособлениями, превращающими их в измерители разности хода. Общий принцип конструкций К. о. — возможность введения малых разностей хода посредством сравнительно грубых перемещений. Наиболее употребительны два типа К. о.
